Entfernen des mittleren Rahmens

1 Folgen Sie den Anweisungen unter
2 Entfernen Sie die folgenden Komponenten:
a Standrahmen
b Hintere Abdeckung
c Abdeckung der Systemplatine
d Bodenabdeckung
e E/A-Halterung
f Lautsprecher
g Systemlüfter
h Festplattenlaufwerk
i WLAN-Karte
j Systemplatine
k Netzteil
l Netzteillüfter
m Kamera
n E/A-Platine
o Headset-Anschluss
p Antennen
q Mikrofone
r Betriebsschalterplatine
s Bildschirm

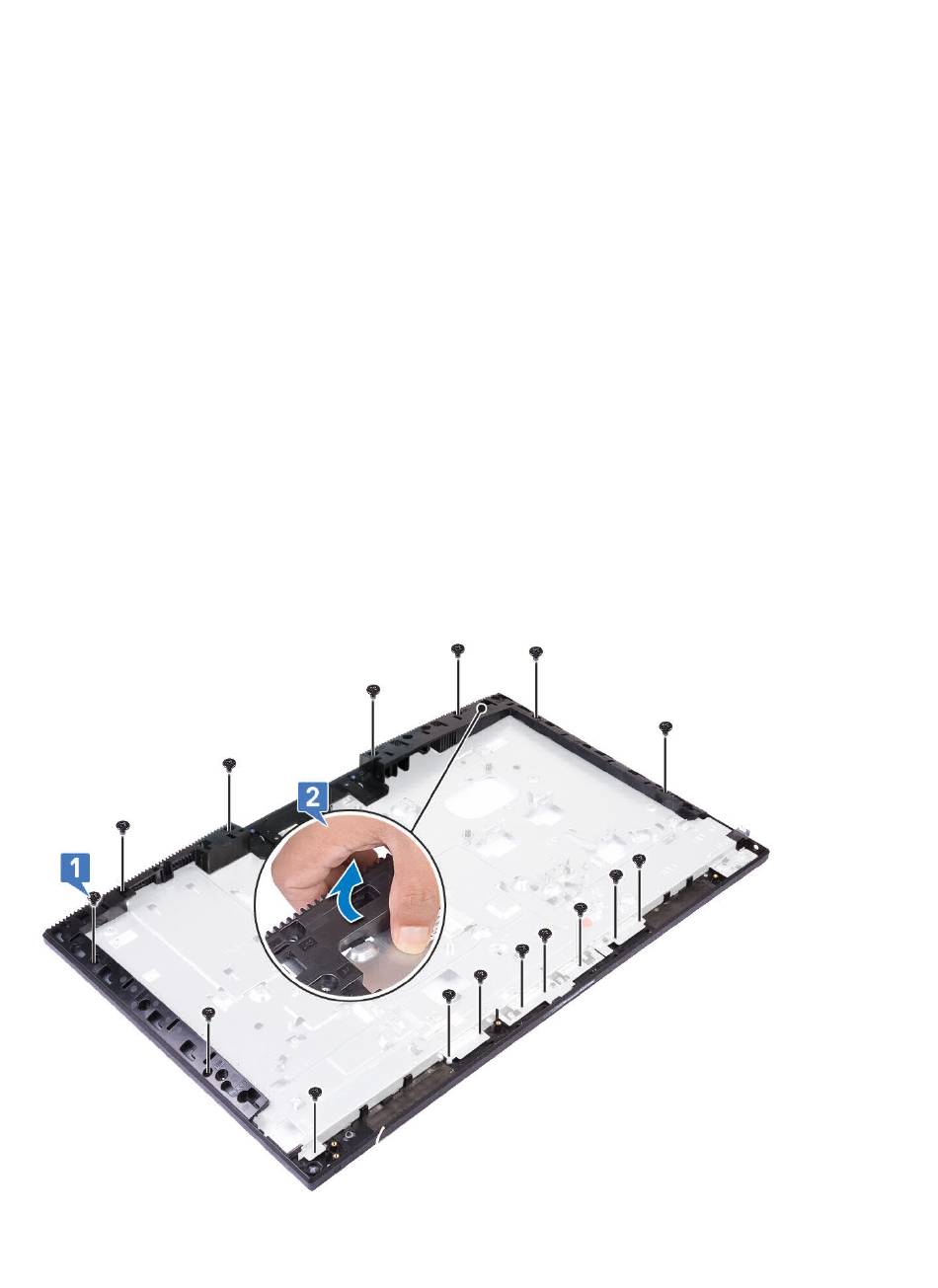

3 Entfernen Sie die 16 Schrauben (M3x5), mit denen der mittlere Rahmen an der Grundplatte der Bildschirmbaugruppe befestigt ist [1].
4 Schieben Sie die Laschen am mittleren Rahmen aus den Schlitzen auf der Grundplatte der Bildschirmbaugruppe und heben Sie den
mittleren Rahmen an [2].
Vor der Arbeit an Komponenten im Inneren des Computers.
