b Hintere Abdeckung
c Abdeckung der Systemplatine
d Bodenabdeckung
e E/A-Halterung
f Lautsprecher
g Systemlüfter
h Festplattenlaufwerk
i WLAN-Karte
j Systemplatine
k Netzteil
l Netzteillüfter
m Kamera
n E/A-Platine
o Headset-Anschluss
p Antennen
q Mikrofone
r Betriebsschalterplatine
s Bildschirm

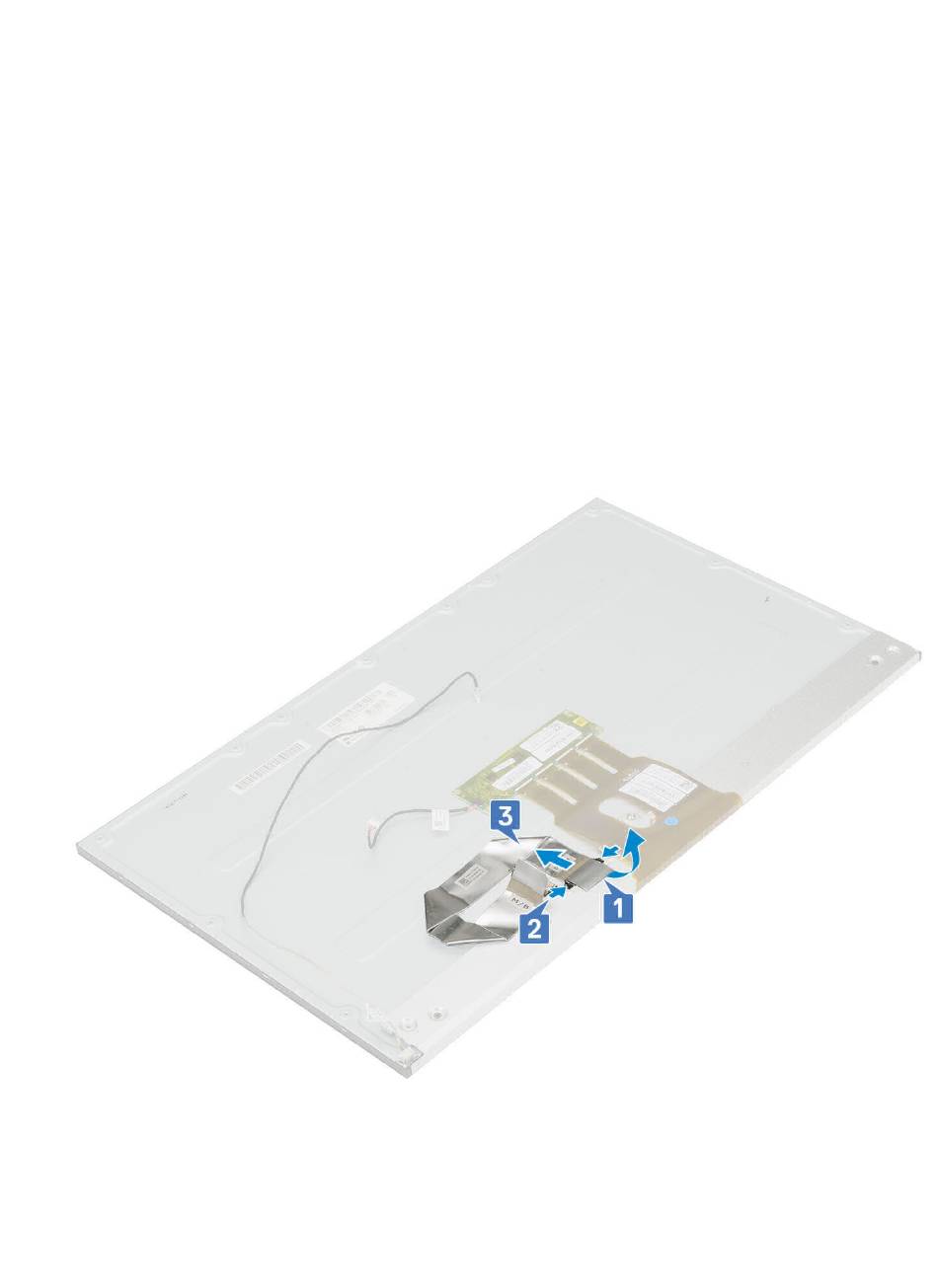

3 Entfernen des Bildschirmkabels:
a Falten Sie das Kabel nach innen [1].
b Um das Kabel zu lösen, drücken Sie auf die Laschen an beiden Seiten. [2]
c Heben Sie das Kabel von der Grundplatte der Bildschirmbaugruppe ab [3].

Einbauen des Bildschirmkabels

1 So bauen Sie das Bildschirmkabel ein:
