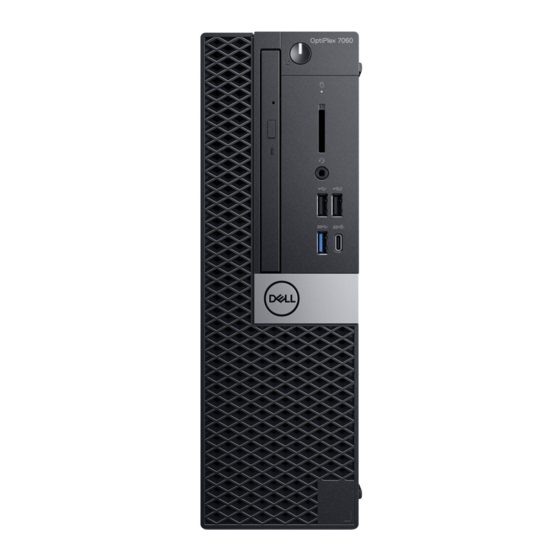

OptiPlex 7060 Small Form Factor
Service-Handbuch
Vorschriftenmodell: D11S
Vorschriftentyp: D11S004

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex 7060 Small Form Factor

  • Seite 1 OptiPlex 7060 Small Form Factor Service-Handbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
  • Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................... 5 Sicherheitshinweise................................5 Ausschalten des Computers — Windows 10......................... 5 Vor der Arbeit an Komponenten im Innern des Computers..................6 Nach der Arbeit an Komponenten im Inneren des Computers..................6 2 Technologie und Komponenten........................7 DDR4....................................7 DDR4-Details.................................7 Speicherfehler................................8 USB-Funktionen.................................8...
  • Seite 4 Entfernen der Systemplatine............................58 Einbauen der Systemplatine............................. 62 4 Fehlerbehebung............................67 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..67 Ausführen der ePSA-Diagnose..........................67 Diagnose....................................67 Diagnose-Fehlermeldungen............................69 Systemfehlermeldungen..............................72 5 Wie Sie Hilfe bekommen..........................74 Kontaktaufnahme mit Dell............................... 74 Inhaltsverzeichnis...
  • Seite 5: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Sicherheitshinweise müssen strikt befolgt werden. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus.
  • Seite 7: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • DDR4 • USB-Funktionen • USB Typ-C • Vorteile von DisplayPort gegenüber USB-Typ C • HDMI 2.0 DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM bei DDR3-Speicher.
  • Seite 8: Speicherfehler

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein.
  • Seite 9: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)

    USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte. Der Bedarf an noch größerer Geschwindigkeit ist jedoch durch die immer schneller werdende Computerhardware und die Nachfrage nach größerer Bandbreiten gestiegen.
  • Seite 10: Anwendungen

    jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) – das ist der tatsächliche reale Höchstwert. Entsprechend werden die USB 3.0 /USB-3.1 Gen 1-Verbindungen niemals 4,8 Gbit/s erreichen. Eine reale maximale Geschwindigkeit von 400 MB/s mit Overheads ist hier wahrscheinlich. Bei dieser Geschwindigkeit ist USB 3.0 /USB-3.1 Gen 1 eine Verbesserung um das 10-fache gegenüber USB 2.0.
  • Seite 11: Usb Power Delivery

    von „alternativen Modi“ eine Vielzahl verschiedener Protokolle unterstützen, wodurch über Adapter HDMI-, VGA-, DisplayPort-, oder andere Arten von Verbindungen von diesem einzelnen USB-Port ausgegeben werden können. USB Power Delivery Die USB Power Delivery-Spezifikation ist ebenfalls eng mit USB-Typ C verbunden. Aktuell werden Smartphones, Tablets und andere Mobilgeräte oftmals über eine USB-Verbindung aufgeladen.
  • Seite 12: Vorteile Von Hdmi

    • 3D - Definiert Eingabe-/Ausgabeprotokolle für wichtige 3D-Videoformate, was den echten 3D-Spielen und 3D-Heimkino-Anwendungen den Weg ebnet • Inhaltstyp - Echtzeit-Signalisierung von Inhaltstypen zwischen Anzeige- und Quellgeräten, wodurch ein Fernsehgerät Bildeinstellungen basierend auf Inhaltstypen optimieren kann • Zusätzliche Farbräume - Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden •...
  • Seite 13: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Seitenabdeckung Entfernen der Seitenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Abdeckung: Schieben Sie den Freigabehebel auf der Rückseite des Systems, bis er einrastet, um die Seitenabdeckung zu entriegeln [1]. b Verschieben Sie die Seitenabdeckung und heben Sie sie vom System ab [ 2].
  • Seite 14: Erweiterungskarte

    Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Erweiterungskarte: Ziehen Sie an der Metalllasche, um die Verriegelung der Erweiterungskarte zu öffnen [1].
  • Seite 15: Installieren Der Erweiterungskarte

    Installieren der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein [1]. Drücken Sie auf die Erweiterungskarte, bis sie einrastet [2]. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet [3]. Ausbau und Wiedereinbau...
  • Seite 16: Knopfzellenbatterie

    Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Knopfzellenbatterie: Drücken Sie mit dem Kunststoffanreißer auf den Freigabehebel, bis die Knopfzellenbatterie herausspringt [1].
  • Seite 17: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine ein [1]. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2]. Ausbau und Wiedereinbau...
  • Seite 18: Festplattenbaugruppe

    Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe Je nach von Ihnen gewählter Konfiguration haben Sie entweder eine 3,5-Zoll-Festplattenbaugruppe oder zwei 2,5-Zoll- Festplattenbaugruppen. Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 19: Einbauen Der Festplattenbaugruppe

    Einbauen der Festplattenbaugruppe Richten Sie die Haltezungen auf der Festplattenbaugruppe an den Schlitzen am Gehäuse in einem Winkel von 30 Grad aus [1]. Drücken Sie die Festplattenbaugruppe in den Festplatten- und optischen Laufwerkträger [2]. Schließen das Datenkabel und das Netzkabel des Festplattenlaufwerks an den Anschlüssen auf dem Festplattenlaufwerk an [3,4]. Ausbau und Wiedereinbau...
  • Seite 20: Frontverkleidung

    Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontverkleidung Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Frontverkleidung: Öffnen Sie die Haltezungen, um die Frontverkleidung vom System zu lösen [1].
  • Seite 21: Installieren Der Frontverkleidung

    Installieren der Frontverkleidung Richten Sie die Frontverkleidung aus und führen Sie die Haltezungen auf der Frontverkleidung in die Schlitze auf dem System ein. Drücken Sie auf die Blende, bis die Laschen einrasten. Ausbau und Wiedereinbau...
  • Seite 22: Festplattenlaufwerk Und Optisches Laufwerksmodul

    Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk und optisches Laufwerksmodul Entfernen des Festplatten- und optischen Laufwerksmoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 23 b Verschieben Sie die Freigabelasche, um das Festplatten- und optische Modul zu entriegeln [1]. Heben Sie das Festplatten- und optische Modul an [2]. Ausbau und Wiedereinbau...
  • Seite 24 So entfernen Sie das Festplatten- und optische Laufwerksmodul: Trennen Sie das Datenkabel und das Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, b Verschieben das Festplatten- und optische Laufwerksmodul und heben Sie es aus dem System [3]. Ausbau und Wiedereinbau...
  • Seite 25: Einbauen Des Festplatten- Und Optischen Laufwerksmoduls

    Einbauen des Festplatten- und optischen Laufwerksmoduls Setzen Sie die Haltezungen auf dem Festplatten- und optischen Laufwerksmodul in den Steckplatz auf dem System in einem Winkel von 30 Grad ein [1]. Schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an die Anschlüsse auf dem optischen Laufwerk an [2, 3]. Ausbau und Wiedereinbau...
  • Seite 26 Setzen Sie das Festplatten- und optische Laufwerksmodul in den entsprechenden Steckplatz ein [1]. Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. Ausbau und Wiedereinbau...
  • Seite 27 Führen Sie die Daten- und Netzkabel des Festplattenlaufwerks durch die HDD-ODD-Freigabelasche [1]. Führen Sie die Daten- und Netzkabel des optischen Laufwerks durch die Halteklammern [2]. Ausbau und Wiedereinbau...
  • Seite 28: Optisches Laufwerk

    Bauen Sie folgende Komponenten ein: HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optisches Laufwerk Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 29 b Verschieben Sie die Freigabelasche, um das Festplatten- und optische Modul zu entriegeln [1]. Heben Sie das Festplatten- und optische Modul an [2]. Ausbau und Wiedereinbau...
  • Seite 30 d Trennen Sie das Datenkabel und Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, 2] und senken Sie das Festplatten- und optische Modul, bis es fest sitzt. Ausbau und Wiedereinbau...
  • Seite 31 Drücken Sie auf den Freigabehebel auf dem optische Laufwerk [1] und ziehen Sie das optische Laufwerk aus dem System heraus [3]. Ausbau und Wiedereinbau...
  • Seite 32: Installieren Des Optischen Laufwerks

    Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz im System [1]. Verschieben Sie die Freigabelasche, um das Festplatten- und optische Laufwerksmodul zu entriegeln [2]. Ausbau und Wiedereinbau...
  • Seite 33 Heben Sie das Festplatten- und optische Laufwerksmodul [1] an und schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an den Anschlüssen auf dem optischen Laufwerk an [2, 3]. Ausbau und Wiedereinbau...
  • Seite 34 Schließen das Datenkabel und das Netzkabel des Festplattenlaufwerks an den Anschlüssen auf dem Festplattenlaufwerk an [1,2]. Ausbau und Wiedereinbau...
  • Seite 35 Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. Ausbau und Wiedereinbau...
  • Seite 36: Speichermodul

    Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende HDD-Einheit...
  • Seite 37: Einsetzen Des Speichermoduls

    Einsetzen des Speichermoduls Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. Drücken Sie auf das Speichermodul, bis die Speichermodul-Haltezungen einrasten [2]. Ausbau und Wiedereinbau...
  • Seite 38: Kühlkörperlüfter

    Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperlüfter Entfernen des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 39: Installieren Des Kühlkörperlüfters

    Installieren des Kühlkörperlüfters Richten Sie den Kühlkörperlüfter auf dem Kühlkörper aus [1]. Befestigen Sie den Lüfter mit den 3 Schrauben am Kühlkörper [2]. Schließen Sie das Kabel des Kühlkörperlüfters an den Anschluss auf der Systemplatine an [3]. Ausbau und Wiedereinbau...
  • Seite 40: Kühlkörper

    Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 41 b Lösen Sie die 4 unverlierbaren Schrauben, mit denen der Kühlkörper befestigt ist [1], und heben Sie ihn vom System ab [2]. ANMERKUNG: Lösen Sie die Schrauben in sequenzieller Reihenfolge (1,2,3,4) wie auf der Systemplatine angegeben. Ausbau und Wiedereinbau...
  • Seite 42: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Richten Sie den Kühlkörper auf dem Prozessor aus [1]. Ziehen Sie die vier unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt ist [2]. ANMERKUNG: Ziehen Sie die Schrauben in sequenzieller Reihenfolge (1,2,3,4), wie auf der Systemplatine angegeben, fest. Ausbau und Wiedereinbau...
  • Seite 43 Setzen Sie die Kühlkörperabdeckung auf den Kühlkörper. Ausbau und Wiedereinbau...
  • Seite 44: Eingriffschalter

    Bauen Sie folgende Komponenten ein: Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 45: Installieren Des Eingriffsschalters

    Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein [1]. Schließen Sie das Kabel des Eingriffsschalters an der Systemplatine an [2]. Ausbau und Wiedereinbau...
  • Seite 46: Netzschalter

    Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzschalter Entfernen des Netzschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 47: Einbauen Des Betriebsschalters

    Einbauen des Betriebsschalters Schieben Sie das Netzschaltermodul in den Steckplatz am Gehäuse, bis es einrastet [1, 2]. Schließen Sie das Netzschalterkabel an den Anschluss auf der Systemplatine an [3]. Ausbau und Wiedereinbau...
  • Seite 48: Prozessor

    Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 49: Einbauen Des Prozessors

    b Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an [2]. Heben Sie den Prozessor aus dem Sockel [3]. Einbauen des Prozessors Setzen Sie den Prozessor so in den Sockel ein, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Verschlussschraube schieben [2].
  • Seite 50: M.2-Pcie--Ssd-Laufwerk

    Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe--SSD-Laufwerk Entfernen der M.2-PCIe-SSD-Karte ANMERKUNG: Die Anweisungen gelten auch für die M.2-SATA-SSD-Karte. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 51: Installieren Der M.2-Pcie-Ssd-Karte

    HDD-Einheit Festplatten- und optisches Laufwerksmodul So entfernen Sie die M.2-PCIe-SSD-Karte: Entfernen Sie die Schraube (M2x3.5), mit der die M.2-PCIe-SSD-Karte an der Systemplatine befestigt ist [1]. b Heben die PCIe-SSD-Karte an und ziehen Sie sie aus dem Anschluss auf der Systemplatine [2]. Entfernen Sie das SSD-Thermopad [3].
  • Seite 52: Netzteil

    Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils (PSU) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 53 Kühlkörper So lösen Sie das Netzteil: Trennen Sie das CPU-Netzkabel von der Systemplatine [1]. b Lösen Sie das Netzkabel aus den Halteklammern auf dem Gehäuse [2]. So entfernen Sie das Netzteil: Entfernen Sie die 3 Schrauben, mit denen das Netzteil am System befestigt ist [1]. b Trennen Sie das Systemnetzkabel vom Anschluss auf der Systemplatine [2].
  • Seite 54: Installieren Des Netzteils (Psu)

    Installieren des Netzteils (PSU) Setzen Sie das Netzteil in das Gehäuse ein und verschieben Sie es in Richtung der Rückseite des Systems, um es zu befestigen [1, 2]. Führen Sie das Systemnetzkabel durch die Halteklammern [3]. Schließen Sie das Netzkabel an den Anschluss auf der Systemplatine an [4]. Befestigen Sie das Netzteil mit den Schrauben an der Rückseite des Systemgehäuses [5].
  • Seite 55 Führen Sie das CPU-Netzkabel durch die Halteklammern [1]. Schließen Sie das CPU-Netzkabel an den Anschluss auf der Systemplatine an [2]. Ausbau und Wiedereinbau...
  • Seite 56: Lautsprecher

    Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 57: Einbauen Des Lautsprechers

    b Drücken Sie auf die Freigabelasche [2] und ziehen Sie den Lautsprecher aus dem System [3]. Einbauen des Lautsprechers Setzen Sie den Lautsprecher in den Steckplatz im Systemgehäuse ein und drücken Sie darauf, bis er einrastet [1, 2]. Schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [3]. Ausbau und Wiedereinbau...
  • Seite 58: Systemplatine

    Bauen Sie folgende Komponenten ein: Netzteil Kühlkörper Kühlkörperlüfter HDD-Einheit Festplatten- und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 59 M.2 PCIe SSD So entfernen Sie die E/A-Leiste: Entfernen Sie die Schraube, mit der die E/A-Leiste befestigt ist [1]. b Drehen Sie die E/A-Leiste und entfernen Sie sie vom System [2]. Trennen Sie das Datenkabel des Festplattenlaufwerks [3], das Datenkabel des optischen Laufwerks [4] und das Netzkabel [5] von den Anschlüssen auf der Systemplatine.
  • Seite 60 So entfernen Sie die Schrauben von der Systemplatine: Entfernen Sie die 5 Schrauben , mit denen die Systemplatine am Gehäuse befestigt ist [1]. b Entfernen Sie die Schraube (#6-32) des Abstandshalters [2] und die Schraube (M3x5), mit der die Systemplatine am System befestigt ist [3].
  • Seite 61 So entfernen Sie die Systemplatine: Heben Sie die Systemplatine an und schieben Sie sie aus dem System [1, 2]. Ausbau und Wiedereinbau...
  • Seite 62: Einbauen Der Systemplatine

    Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie zur Gehäuserückseite aus. Senken Sie die Systemplatine in das Gehäuse ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand des Gehäuses und die Schraublöcher der Systemplatine an den Abstandshaltern des Gehäuses ausgerichtet sind [1,2]. Ausbau und Wiedereinbau...
  • Seite 63 Bringen Sie die Schraube (# 6-32), die Schraube (M3x5) und die 5 Schrauben an, mit denen die Systemplatine am System befestigt ist [1,2]. Ausbau und Wiedereinbau...
  • Seite 64 Führen Sie die Kabel durch die Führungsklemmen [1]. Richten Sie die Kabel mit den Stiften auf den Anschlüssen auf der Systemplatine aus und schließen Sie die folgenden Kabel an der Systemplatine an: Netzschalter [2] b CPU-Strom [3] Eingriffsschalter [4] Ausbau und Wiedereinbau...
  • Seite 65 Schließen Sie das Netzkabel, das Datenkabel des optischen Laufwerks und das Datenkabel des Festplattenlaufwerks an [1, 2, 3]. Setzen Sie den Haken auf der E/A-Leiste in den Schlitz am Gehäuse ein und drehen Sie E/A-Leiste, um sie zu schließen [4]. Befestigen Sie die E/A-Leiste mit der Schraube am Gehäuse [5].
  • Seite 66 Bauen Sie folgende Komponenten ein: M.2 PCIe SSD Speichermodul Prozessor Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Ausbau und Wiedereinbau...
  • Seite 67: Fehlerbehebung

    Die erkannten Elemente sind hier aufgelistet und werden getestet. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Ausführen eines Diagnosetests auf einem bestimmten Gerät Drücken Sie die Esc-Taste und klicken Sie auf Yes (Ja), um den Diagnosetest zu beenden.
  • Seite 68 Stetig gelb leuchtend: Das System kann das Betriebssystem nicht starten. Dies weist darauf hin, dass das Netzteil oder ein anderes Gerät im Computer defekt ist. Gelb blinkend: Das System kann das Betriebssystem nicht starten. Dies weist darauf hin, dass die Stromversorgung normal ist, aber ein anderes Gerät im Computer defekt oder nicht ordnungsgemäß...
  • Seite 69: Diagnose-Fehlermeldungen

    Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
  • Seite 70 Überprüfen Sie bei einer externen Tastatur die Kabelverbindung. Starten Sie den Computer neu und berühren Sie Tastatur oder Maus während der Startroutine nicht. Führen Sie den Tastatur- Controller-Test (Keyboard Controller-Test) von Dell Diagnostics aus. KEYBOARD DATA LINE FAILURE Überprüfen Sie bei einer externen Tastatur die Kabelverbindung.
  • Seite 71 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
  • Seite 72: Systemfehlermeldungen

    SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft. Schließen Sie den Computer an eine Steckdose an, um den Akku aufzuladen.
  • Seite 73 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.
  • Seite 74: Wie Sie Hilfe Bekommen

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
