Verwandte Anleitungen für Dell OptiPlex 9010 Mini-Tower
Inhaltszusammenfassung für Dell OptiPlex 9010 Mini-Tower

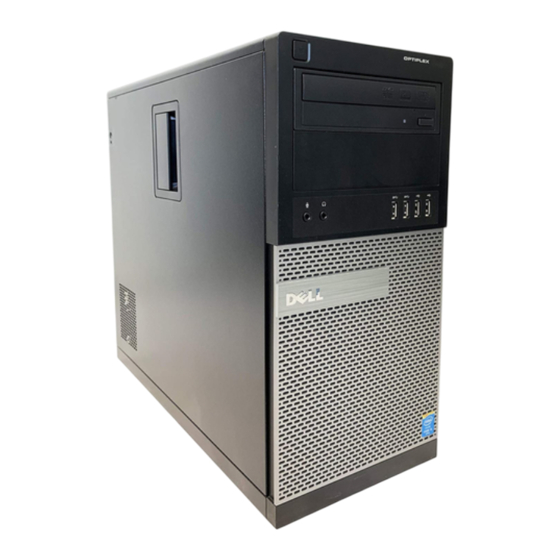

- Seite 1 Dell OptiPlex 9010/7010 Mini-Tower Benutzerhandbuch Vorschriftenmodell: D09M Vorschriftentyp: D09M003...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Innern des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................8 ............................8 Empfohlene Werkzeuge ............................8 Entfernen der Abdeckung ............................ - Seite 4 4 Diagnostics (Diagnose)......................52 ..52 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) 5 Problembehandlung für Ihren Computer................53 ........................... 53 Betriebsanzeige-LED – Diagnose .................................54 Signaltoncode ..............................54 Fehlermeldungen 6 Technische Daten........................60 7 Kontaktaufnahme mit Dell .......................67...
-
Seite 5: Arbeiten Am Computer
Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 8: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 9: Entfernen Des Eingriffschalters
Entfernen des Eingriffschalters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Drücken Sie die Klammer nach innen und ziehen Sie das Kabel des Eingriffschalters vorsichtig von der Systemplatine. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn vom Computer. -
Seite 10: Einbauen Des Eingriffschalters
Einbauen des Eingriffschalters Setzen Sie den Eingriffschalter an der Rückseite des Gehäuses an der entsprechenden Position ein und schieben Sie ihn nach oben, um ihn zu fixieren. Schließen Sie das Kabel des Eingriffschalters an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 11: Einbauen Der Wlan-Karte
Drücken Sie auf die blaue Klammer und bewegen Sie den Riegel nach außen. Heben Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine. Einbauen der WLAN-Karte Bauen Sie die WLAN-Karte in den Anschluss auf der Systemplatine ein und drucken Sie sie herunter, bis sie sicher einrastet. -
Seite 12: Entfernen Der Frontverkleidung
Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Hebeln Sie die Halteklammern der Frontblende, die sich an der Kante der Frontblende befinden, vorsichtig vom Gehäuse weg. Drehen Sie die Frontblende seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Blende aus dem Gehäuse zu entfernen. -
Seite 13: Anbringen Der Frontverkleidung
Anbringen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarten Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 14: Einbauen Der Erweiterungskarte
Drücken Sie den Entriegelungshebel vorsichtig von der PCIe x16-Karte weg, bis Sie die Sicherungslasche von der Einbuchtung in der Karte lösen. Dann ziehen Sie die Karte vorsichtig nach oben und aus ihrem Anschluss und entfernen sie von der Systemplatine. Wiederholen Sie Schritt 4, um die andere(n) Erweiterungskarte(n) (falls vorhanden) zu entfernen. Einbauen der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. -
Seite 15: Entfernen Des Speichers
• Speichermodule müssen beginnend mit dem ersten Sockel eingebaut werden. ANMERKUNG: Die Speichersockel des Computers sind je nach Hardwarekonfiguration möglicherweise anders gekennzeichnet, z.B. A1, A2 oder 1, 2, 3. • Wenn Vierfach-Speichermodule mit Einzel- oder Zweifach-Modulen gemischt eingesetzt werden, müssen die Vierfach-Module in den Sockeln mit den weißen Freigabehebeln installiert werden. -
Seite 16: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis die Entriegelung zurück in ihre Position springt und die Batterie fixiert. Bauen Sie die Erweiterungskarte ein. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 17: Einsetzen Des Festplattenlaufwerks
Drücken Sie beide blauen Sicherheitshalterungen nach innen und heben Sie die Festplattenhalterung aus dem Schacht. Biegen Sie die Festplattenlaufwerkhalterung und nehmen Sie das Festplattenlaufwerk heraus. Wiederholen Sie die Schritte 3 bis 5 für die zweite Festplatte (falls vorhanden). Einsetzen des Festplattenlaufwerks Setzen Sie die Festplatte in die Festplattenhalterung ein. -
Seite 18: Entfernen Des Optischen Laufwerks
Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Entfernen Sie die Frontblende. Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des optischen Laufwerks. Schieben Sie den Riegel des optischen Laufwerks nach unten und halten Sie ihn fest, um das optische Laufwerk zu entriegeln, und ziehen Sie das optische Laufwerk aus dem Computer. -
Seite 19: Einsetzen Des Optischen Laufwerks
Wiederholen Sie die Schritte 4 bis 5 für das zweite optische Laufwerk (falls vorhanden). Einsetzen des optischen Laufwerks Drücken Sie das optische Laufwerk von der Vorderseite zur Computerrückseite, bis es mit dem Riegel des optischen Laufwerks befestigt ist. Verbinden Sie das Datenkabel und das Stromversorgungskabel mit der Rückseite des optischen Laufwerks. Einbau von: a. -
Seite 20: Einbauen Des Lautsprechers
Drücken Sie die Sicherungslasche des Lautsprechers herunter und schieben Sie den Lautsprecher nach oben, um ihn zu sichern. Einbauen des Lautsprechers Schieben Sie den Lautsprecher nach unten in seinen Steckplatz, um ihn zu sichern. Ziehen Sie das Lautsprecherkabel in die Gehäuseklammer und verbinden Sie das Lautsprecherkabel mit der Systemplatine. - Seite 21 Lösen und trennen Sie das Netzkabel vom optischen Laufwerk/von den optischen Laufwerken. Trennen Sie das Stromversorgungskabel von der/den Festplatte(n) und lösen Sie es aus der Klammer. Trennen Sie das 24-polige Kabel von der Systemplatine. Trennen Sie das 4-adrige Stromversorgungskabel von der Systemplatine.
- Seite 22 Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite. Heben Sie das Netzteil aus dem Computer heraus.
-
Seite 23: Einbauen Des Netzteils
Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Systems, um es zu befestigen. Ziehen Sie mit einem Kreuzschlitzschraubenzieher die unverlierbaren Schrauben fest, mit denen das Netzteil an der Rückseite des Computers befestigt wird. Schließen Sie das 4-adrige Stromversorgungskabel an die Systemplatine an. - Seite 24 Drücken Sie auf die Plastikklammer, um das Kabel des Kühlkörpers von der Systemplatine zu lösen und zu trennen. Lösen Sie die unverlierbaren Schrauben in diagonaler Anordnung mit einem Kreuzschlitzschraubenzieher und heben Sie den Kühlkörper aus dem Computer.
-
Seite 25: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Setzen Sie die Kühlkörperbaugruppe in das Gehäuse ein. Ziehen Sie mit einem Kreuzschlitzschraubenzieher die unverlierbaren Schrauben in diagonaler Reihenfolge fest, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt wird. Schließen Sie das Kühlkörperkabel an die Systemplatine an. Bringen Sie die Abdeckung an. -
Seite 26: Einbauen Des Prozessors
Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Lassen Sie die Prozessorabdeckung vorsichtig herunter. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. -
Seite 27: Einbauen Des Systemlüfters
Einbauen des Systemlüfters Setzten Sie den Gehäuselüfter in das Gehäuse ein. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen. Schließen Sie das Lüfterkabel an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . - Seite 28 Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer. Drücken Sie von beiden Seiten vorsichtig auf die Laschen und entfernen Sie den Temperatursensor aus dem Gehäuse.
-
Seite 29: Einbauen Des Vorderen Temperatursensors
Einbauen des vorderen Temperatursensors Befestigen Sie den Temperatursensor vorsichtig am Gehäuse. Führen Sie das Kabel des Temperatursensors durch die Klammern am Gehäuse. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzschalters Vor der Arbeit an Komponenten im Innern des Computers . - Seite 30 Lösen Sie das Betriebsschalterkabel aus den Gehäuseklammern. Drücken Sie auf die Klammern auf beiden Seiten des Betriebsschalters, um diesen aus dem Gehäuse zu lösen und ziehen Sie den Betriebsschalter aus dem Computer.
-
Seite 31: Einbauen Des Betriebsschalters
Schieben Sie den Betriebsschalter zusammen mit seinem Kabel durch die Vorderseite aus dem Computer heraus. Einbauen des Betriebsschalters Schieben Sie den Betriebsschalter durch die Vorderseite des Computers. Befestigen Sie das Netzschalterkabel am Gehäuse. Führen Sie das Betriebsschalterkabel durch die Klammern am Gehäuse. Schließen Sie das Betriebsschalterkabel an die Systemplatine an. - Seite 32 Trennen Sie die E/A-Leiste und das FlyWire-Kabel von der Systemplatine. Lösen Sie die E/A-Leiste und das FlyWire-Kabel von der Klammer am Computer. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist.
-
Seite 33: Einbauen Der Eingabe/Ausgabe-Leiste
Schieben Sie die E/A-Leiste zur linken Seite des Computers, um Sie zu lösen, und ziehen Sie die E/A-Leiste zusammen mit ihrem Kabel aus dem Computer heraus. Einbauen der Eingabe/Ausgabe-Leiste Setzen Sie die E/A-Leiste im Steckplatz auf der Vorderseite des Gehäuses ein. Schieben Sie die E/A-Leiste am Gehäuse auf die rechte Seite des Computers, um sie zu befestigen. - Seite 34 a. Abdeckung b. Speicher c. Erweiterungskarte(n) d. Kühlkörper e. Prozessor Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist. Schieben Sie die Systemplatine zur Vorderseite des Computers.
- Seite 35 Winkeln Sie die Systemplatine vorsichtig um 45 Grad an und heben Sie sie dann aus dem Computer.
-
Seite 36: Komponenten Der Systemplatine
Komponenten der Systemplatine Abbildung 1. Komponenten der Systemplatine PCI-Express x16-Steckplatz (verkabelt als x4) PCI-Steckplatz PCIe x1-Steckplatz Knopfzellenbatterie PCI Express x16-Steckplatz Anschluss für Gehäuseeingriffschalter Anschluss für Systemlüfter 4-poliger CPU-Netzanschluss CPU-Sockel Anschluss des Kühlkörperventilators DDR DIMM-Speichersteckplätze (4) Vorderer Betriebsschalteranschluss 24-poliger ATX-Netzanschluss SATA-Steckleisten USB-Anschluss auf der Vorderseite Lautsprecheranschluss Audioanschluss der Frontblende... -
Seite 37: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Schließen Sie die Kabel an die Systemplatine an. Folgendes einbauen: a. -
Seite 38: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 39: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 40 Option Beschreibung • ST320LT007-9ZV142 / ST3250312AS • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) Boot List Option • Legacy • UEFI Date/Time Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3.
- Seite 41 Option Beschreibung • SATA-2 • SATA-3 SMART Reporting Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation. •...
- Seite 42 Option Beschreibung Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort System Password Bietet Ihnen die Möglichkeit, das Computerkennwort (zuvor als primäres Kennwort bezeichnet) festzulegen, zu ändern oder zu löschen.
- Seite 43 Option Beschreibung TPM Security Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist. TPM Security (TPM-Sicherheit) – Diese Option ist standardmäßig deaktiviert. ANMERKUNG: Aktivierungs-, Deaktivierungs- und Löschoptionen werden durch Laden der Standard-Setup-Werte nicht beeinflusst.
- Seite 44 Option Beschreibung • • • • Wenn der benutzerdefinierte Modus aktiviert ist, werden die entsprechenden Optionen für PK, KEK, db und dbx angezeigt. Die Optionen sind: • Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei.
- Seite 45 Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: • Power Off (Ausschalten, Standardeinstellung) • Power On (Einschalten) •...
- Seite 46 Option Beschreibung • WLAN Only (Nur WLAN) – Das System kann durch spezielle WLAN-Signale hochgefahren werden (Nur bei Ultra-Kompaktgehäuse). • LAN or WLAN (LAN oder WLAN) – Das System kann durch spezielle LAN- oder WLAN-Signale hochgefahren werden (Nur bei Ultra-Kompaktgehäuse). Diese Option ist standardmäßig deaktiviert.
- Seite 47 Tabelle 10. Wartung Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. SERR Messages Steuert die SERR-Meldungsfunktion. Diese Option ist standardmäßig nicht aktiviert. Manche Grafikkarten erfordern, dass die SERR-Meldungsfunktion deaktiviert ist.
-
Seite 48: Aktualisieren Des Bios
Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 49: Jumper-Einstellungen
10. Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus und klicken Sie auf Download File (Datei herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. 11. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. 12. -
Seite 50: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, geben Sie Ihr Systemkennwort ein und drücken Sie die <Eingabetaste>... - Seite 51 ANMERKUNG: Sie können auch mithilfe der folgenden Schritte ein vergessenes Kennwort deaktivieren: Vor der Arbeit an Ihrem Computer . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Identifizieren Sie den Kennwort-Jumper auf der Systemplatine. Entfernen Sie den Kennwort-Jumper von der Systemplatine. ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn der Computer ohne den Jumper neu gestartet wird.
-
Seite 52: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 53: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar. -
Seite 54: Signaltoncode
Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund attempts at booting desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes this system have (nnnn) an einen Dell-Mitarbeiter. failed at checkpoint [nnnn]. For help in resolving this... - Seite 55 Beschreibung Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Alert! Security Der Jumper MFG_MODE wurde festgelegt und die AMT-Verwaltungsfunktionen sind override Jumper is deaktiviert, bis er entfernt wird. installed (Alarm! Sicherheitsaußerkraft setzungs-Jumper ist installiert).
- Seite 56 Fehlermeldung Beschreibung Diskette subsystem Der Diskettenlaufwerkscontroller ist möglicherweise defekt. reset failed (Disketten Untersystemrücksetz ung fehlgeschlagen) Gate A20 failure (Gate Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. A20-Fehler) Bauen Sie die Speichermodule erneut ein und ersetzen Sie sie, falls nötig. General failure Das Betriebssystem kann den Befehl nicht ausführen.
- Seite 57 Fehlermeldung Beschreibung nfehler bei Adresse, Ist-Wert/Soll-Wert) Memory allocation Das gerade gestartete Programm steht in Konflikt mit dem Betriebssystem, einem anderen error (Fehler bei der Anwendungsprogramm oder einem Dienstprogramm. Speicherbelegung) Memory data line Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die failure at address, Speichermodule erneut ein und ersetzen Sie sie, falls nötig.
- Seite 58 Fehlermeldung Beschreibung No boot device Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. available (Kein Startgerät verfügbar) No boot sector on Die Systemkonfigurationsdaten im System-Setup sind eventuell falsch. hard-disk drive (Kein Startsektor auf Festplatte) No timer tick interrupt Möglicherweise ist ein Chip auf der Systemplatine defekt. (Kein periodischer Interrupt) Non-system disk or...
- Seite 59 (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ m (Disk Monitoring für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das System) von Dell hat Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und festgestellt, dass das ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).
-
Seite 60: Technische Daten
• Intel Core i7-Serie • Intel Pentium Dual Core-Serie • Intel Celeron-Serie ANMERKUNG: Die Intel Celeron-Serie ist ausschließlich für den Dell OptiPlex 7010 verfügbar. Gesamt-Cache Bis zu 8 MB Cache, je nach Prozessortyp Tabelle 16. Speicher Funktion Technische Daten DDR3... - Seite 61 Tabelle 17. Video Funktion Technische Daten Integriert • Intel HD-Grafikkarte (Celero/Pentium CPU-GPU) • Intel HD-Grafikkarte 2000 (iCore DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) • Intel HD-Grafikkarte 2500/4000 (i3/i5/i7 DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) Separat PCI Express x16-Grafikadapter Tabelle 18. Audio Funktion Technische Daten Integriert...
- Seite 62 Funktion Technische Daten Desktop bis zu einer Slimline-Karte Kompaktgehäuse keiner Ultra-Kompaktgehäuse keiner PCI Express x1: Mini-Tower Bis zu drei Karten voller Höhe Desktop bis zu drei Low-Profile-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner PCI-Express x16: Mini-Tower bis zu zwei Full-Height-Karten Desktop bis zu zwei Slimline-Karten Kompaktgehäuse...
- Seite 63 Tabelle 24. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende Ein Mikrofonanschluss und ein Kopfhöreranschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/Mikrofonanschluss (Line-In) Netzwerkadapter Ein RJ45-Anschluss Seriell ein 9-poliger Anschluss, 16550 C-kompatibel Parallel ein 25-poliger Anschluss (optional für Mini-Tower, Desktop und Kompaktgehäuse) USB 2.0: Mini Tower, Desktop und Kompaktgehäuse...
- Seite 64 Funktion Technische Daten Ultra-Kompaktgehäuse keiner Mini-PCI-Express Datenbreite (maximal) – eine PCI-Express-Lane und eine USB-Schnittstelle: Mini Tower, Desktop und Kompaktgehäuse keiner Ultra-Kompaktgehäuse ein 52-poliger Anschluss Serielles ATA-Laufwerk: Mini-Tower vier 7-polige Anschlüsse Desktop Drei 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse zwei 7-polige Anschlüsse Speicher: Mini Tower, Desktop und Kompaktgehäuse Vier 240-polige Anschlüsse...
- Seite 65 Funktion Technische Daten Ultra-Kompaktgehäuse ein 8-poliger, ein 6-poliger und ein 4- poliger Anschluss Tabelle 26. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an.
- Seite 66 ANMERKUNG: Die Wärmeabgabe wird anhand der Wattleistung des Netzteils bestimmt. Stromversorgung Wattleistung Maximale Wärmeabgabe Spannung Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Tabelle 28. Abmessungen und Gewicht Abmessungen und Höhe Breite Tiefe Gewicht Gewicht Mini-Tower 36,00 cm (14,17 Zoll) 17,50 cm (6,89 Zoll) 41,70 cm (16,42 9,40 kg (20,72 lb) Zoll) Desktop...
-
Seite 67: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: Besuchen Sie support.dell.com. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus. Klicken Sie links auf der Seite auf Kontaktieren Sie uns.
