3. Entfernen Sie die
rückseitige
4. Entfernen Sie die
Blende der
5. Entfernen Sie die I/O-Abdeckung.
6. Entfernen Sie die
untere
Info über diese Aufgabe

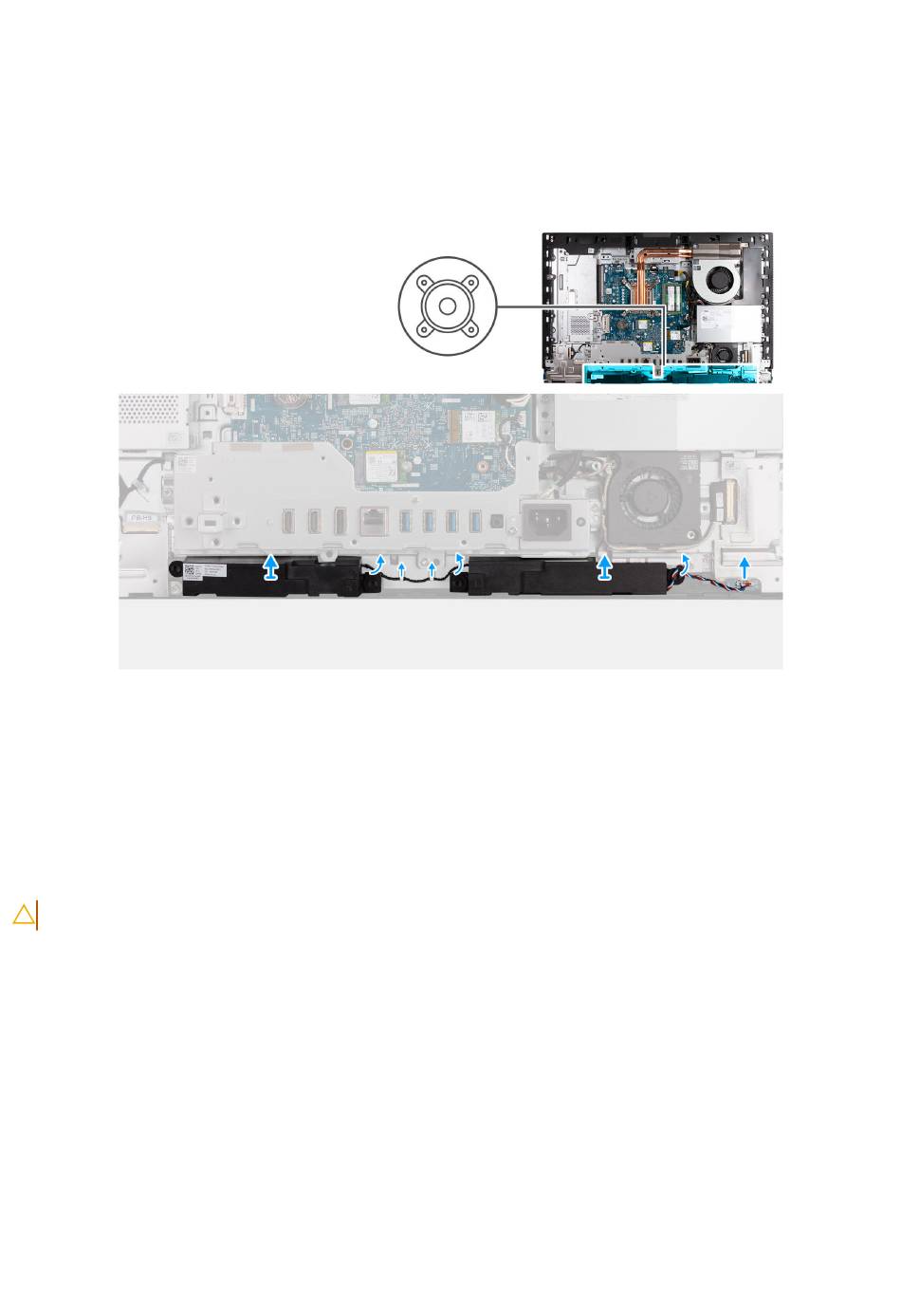

Die nachfolgende Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Abbildung 59. Entfernen der Lautsprecher
Schritte
1. Trennen Sie das Lautsprecherkabel vom Anschluss (INT SPKR) auf der Audioplatine.
2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Grundplatte der Bildschirmbaugruppe.
Einbauen der Lautsprecher
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens.
90
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Abdeckung.
Systemplatine.
Abdeckung.
