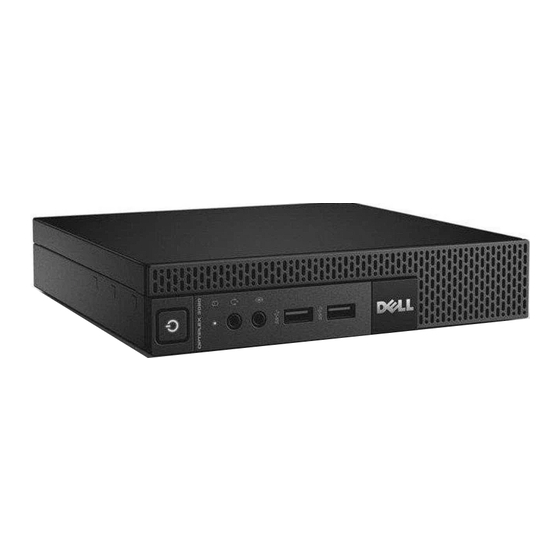

Dell OptiPlex 9020M
Benutzerhandbuch
Vorschriftenmodell: D09U
Vorschriftentyp: D09U001
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell D09U

Inhaltszusammenfassung für Dell D09U

  • Seite 1 Dell OptiPlex 9020M Benutzerhandbuch Vorschriftenmodell: D09U Vorschriftentyp: D09U001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    ................ 13 Einbauen des Dell OptiPlex Micro Ständers (vertikal) ....... 13 Einbauen des Dell OptiPlex Micro Konsolengehäuses mit DVD-RW-Laufwerk ....... 17 Anbringen der Dell OptiPlex Micro All-in-One-Halterung hinter dem Monitor 3 Entfernen und Einbauen von Komponenten..........24 ........................24 Vorder- und Rückansicht ........................24 Entfernen der Abdeckung ........................25...
  • Seite 4 System-Setup-Optionen ........................51 Aktualisieren des BIOS ........................52 Jumper-Einstellungen ..................52 System- und Setup-Kennwortfunktionen ................53 Zuweisen eines System- und Setup-Kennworts ......54 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts ...................54 Deaktivieren eines Systemkennworts 5 Technische Daten....................56 6 Kontaktaufnahme mit Dell................60...

  • Seite 5: Arbeiten Am Computer

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

  • Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

  • Seite 8: Installieren Der Zubehörteile

    • Dell OptiPlex Micro VESA-Halterung • Dell OptiPlex Micro Ständer (vertikal) • Dell OptiPlex Micro Konsolengehäuse mit DVD-RW-Laufwerk • Dell OptiPlex Micro All-in-One-Halterung Einbauen des Netzadapters Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Schieben Sie die Abdeckung des Netzadapters zur Seite [1].

  • Seite 9: Einbauen Der Dell Optiplex Micro Vesa-Doppelhalterung

    Einbauen der Dell OptiPlex Micro VESA-Doppelhalterung Empfohlene Schrauben: Schraubentyp Verwendet in M4 x L10 mm, Flachkopfschraube Überwachung Voraussetzung: Installieren Sie den Netzadapter. Richten Sie die VESA-Doppelhalterung hinter den Monitor aus, und ziehen Sie die Schrauben fest, mit denen die VESA-Doppelhalterung am Monitor befestigt wird.
  • Seite 10 Schieben Sie das Netzadaptergehäuse durch die Aussparungen im unteren Bereich der VESA- Doppelhalterung, bis es einrastet. Schließen Sie alle Kabel und die Antenne an den Computer an.

  • Seite 11: Einbauen Der Dell Optiplex Micro Vesa-Halterung

    Ziehen Sie die Schrauben fest, um die VESA-Doppelhalterung und den Arm zu verbinden. Einbauen der Dell OptiPlex Micro VESA-Halterung Empfohlene Schrauben: Schraubentyp Verwendet in M4 x L10 mm, Flachkopfschraube Überwachung...
  • Seite 12 ST4 x L13 mm, Holzschraube Holztisch Voraussetzung: Installieren Sie den Netzadapter. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Ziehen Sie die Schrauben fest, um die VESA-Halterung am Tisch zu befestigen. b. Schieben Sie den Computer in die VESA-Halterung [1]. c.

  • Seite 13: Einbauen Des Dell Optiplex Micro Ständers (Vertikal)

    Einbauen des Dell OptiPlex Micro Ständers (vertikal) Richten Sie die Computer am vertikalen Ständer aus und stellen Sie sicher, dass die Halterung am vertikalen Ständer in die Aussparung oder Kerbe am System passt. Einbauen des Dell OptiPlex Micro Konsolengehäuses mit...
  • Seite 14 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Schieben Sie den Computer in den Steckplatz [1]. b. Ziehen Sie die Schraube fest, um die optische Laufwerkskonsole zu befestigen [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.
  • Seite 15 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Öffnen Sie die Kabelführungsklemme [1]. b. Heben Sie die Antennenkabel heraus [2]. c. Schließen Sie das Antennenkabel am Antennenanschluss an [3]. Führen Sie das USB-Kabel durch die Kabelführungsklammer und schließen Sie sie an den Computer an.
  • Seite 16 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Bereiten Sie den Holztisch vor, indem Sie die Schrauben für die Montage der optischen Laufwerkskonsole anbringen. b. Richten Sie die Steckplätze an der optischen Laufwerkskonsole mit den Schrauben am Tisch aus und schieben Sie die optische Laufwerkskonsole ein und verriegeln Sie sie.

  • Seite 17: Anbringen Der Dell Optiplex Micro All-In-One-Halterung Hinter Dem Monitor

    Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Setzen Sie die Abdeckung an ihrer Position ein [1]. b. Ziehen Sie die Schrauben fest, um die Abdeckung am Gehäuse zu befestigen [2]. Anbringen der Dell OptiPlex Micro All-in-One-Halterung hinter dem Monitor Empfohlene Schrauben:...
  • Seite 18 Schraubentyp Verwendung mit M4 X L8-mm, Steigung 0,7 mm, PUZ-Platte ohne selbstschneidende Schraube Gewindebohrungen – Monitore der Dell P-, U-, PU-, UZ-Serie M4 X L8-mm, Steigung 0,5 mm, PUZ-Platte mit Maschinenschraube Gewindebohrungen – Monitore der Dell P-, U-, PU-, UZ-Serie...
  • Seite 19 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt wird [1]. b. Schieben und heben Sie die Abdeckung nach oben und entfernen Sie sie vom Gehäuse [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.
  • Seite 20 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Heben Sie das Antennenkabel an [1]. b. Schließen Sie das Antennenkabel am Antennenanschluss am Computer an [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Schneiden Sie das Band vom Netzadapterkabel ab [1]. b.
  • Seite 21 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Führen Sie das Kabel durch die Klammer [1]. b. Verbinden Sie das Kabel mit dem Adapter [2]. Richten Sie die PUZ-Platte mit der Unterseite des Monitors aus und ziehen Sie die Schrauben fest.
  • Seite 22 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Schieben Sie das Gehäuse auf die PUZ-Platte und verriegeln Sie es [1]. b. Drehen Sie die Schraube im Uhrzeigersinn, um den Computer zu befestigen [2]. c. Drehen Sie den Computer zusammen mit dem Monitor um [3]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.

  • Seite 24: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Vorder- und Rückansicht Abbildung 1. Vorder- und Rückansicht Betriebsschalter oder Betriebsanzeige Festplattenaktivitätsanzeige Headset-Anschluss Mikrofonanschluss Anschluss der Wi-Fi-Antenne (optional) HDMI- oder DisplayPort- oder PS/2- und serieller Anschluss (optional) USB 3.0-Anschluss (Aktivierung aus Sicherheitskabeleinschub...

  • Seite 25: Einbauen Der Abdeckung

    Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen Sie die Schraube, mit der die Abdeckung am Computer befestigt ist [1]. b. Schieben Sie die Abdeckung nach außen [2]. c. Heben Sie die Abdeckung an und entfernen Sie sie vom Computer [3]. Einbauen der Abdeckung Richten Sie die Abdeckung mit ihrer ursprünglichen Position am Computer aus.

  • Seite 26: Entfernen Des Prozessorlüftermoduls

    Entfernen des Prozessorlüftermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Drücken Sie die Sicherungslaschen an den Seiten [1]. b.

  • Seite 27: Installieren Des Prozessorlüftermoduls

    Installieren des Prozessorlüftermoduls Verbinden Sie das Lautsprecher- und Lüfterkabel mit den Anschlüssen auf der Systemplatine. Setzen Sie das Prozessorlüftermodul an seinem Steckplatz ein und schieben Sie es hinein, bis es einrastet. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 28: Entfernen Des Festplattenlaufwerks

    Prozessorlüftermodul Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Festplattenlaufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.

  • Seite 29: Einsetzen Des Festplattenlaufwerks

    Einsetzen des Festplattenlaufwerks Setzen Sie die Festplatte in die Festplattenhalterung ein. Richten Sie die Festplattenbaugruppe an ihrem Steckplatz am Computer aus. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der HDMI- oder DisplayPort-Anschlussplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des...

  • Seite 30: Einbauen Der Hdmi- Oder Displayport-Anschlussplatine

    Einbauen der HDMI- oder DisplayPort-Anschlussplatine Setzen Sie die HDMI- oder DisplayPort-Anschlussplatine in ihren Steckplatz ein. Ziehen Sie die Schrauben fest, mit denen die HDMI- oder DisplayPort-Anschlussplatine an der Sockelleiste befestigt ist. Schließen Sie das Kabel an der HDMI- oder DisplayPort-Anschlussplatine an. Bauen Sie die Abdeckung ein.

  • Seite 31: Installieren Der Ps/2- Und Seriellen Anschlussplatine

    Installieren der PS/2- und seriellen Anschlussplatine Setzen Sie die PS/2- und serielle Anschlussplatine in ihren Steckplatz ein. Ziehe Sie die Schrauben fest, mit denen die PS/2- und serielle Anschlussplatine an der Sockelleiste befestigt ist. Bringen Sie das Kabel an der PS/2- und seriellen Anschlussplatine an. Bauen Sie die Abdeckung ein.

  • Seite 32: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Setzen Sie den Kühlkörper auf die Systemplatine. Ziehen Sie die Schrauben fest, um den Kühlkörper zu befestigen. Bauen Sie folgende Komponenten ein: Prozessorlüftermodul Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 33: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk Abdeckung Folgen Sie den Anweisungen unter...

  • Seite 34: Entfernen Der M.2 Ssd- Oder Ddpe-Karte

    Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der M.2 SSD- oder DDPE-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Abdeckung Festplattenlaufwerk Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.

  • Seite 35: Einbauen Des Speichers

    Einbauen des Speichers ANMERKUNG: Verwenden Sie den DIMM2-Steckplatz, wenn nur ein Speichermodul verfügbar ist. Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Halteklammern zurückspringen, um diese zu befestigen. Bauen Sie folgende Komponenten ein: Prozessorlüftermodul Abdeckung...

  • Seite 36: Aufbau Der Systemplatine

    Aufbau der Systemplatine Die folgende Abbildung zeigt den Aufbau der Systemplatine des Computers. Prozessorsockel Prozessorlüfteranschluss Lautsprecheranschluss Speichersockel (SODIMM-Sockel) WLAN-Anschluss Kühlkörper Steckplatz M2-Anschluss SATA-HDD-Anschluss Knopfzellenbatterie 10. HDMI- oder DisplayPort-Anschluss 11. PS/2- und serieller Anschluss Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.
  • Seite 37 Speicher Prozessor HDMI-Platine PS/2- und serielle Anschluss-Platine M.2 SSD- oder DDPE-Karte WLAN-Karte Knopfzellenbatterie Führen Sie folgende Schritte wie in der Abbildung gezeigt durch. a. Entfernen Sie die Schraube, mit der der Festplattenhalter an der Systemplatine befestigt ist [1]. b. Heben Sie den Festplattenhalter von der Systemplatine [2]. c.

  • Seite 38: Einbauen Der Systemplatine

    Einbauen der Systemplatine Platzieren Sie die Systemplatine im Gehäuse. Ziehen Sie die Schrauben fest, um die Systemplatine an der Sockelleiste zu befestigen. Platzieren Sie den Festplattenhalter auf der Systemplatine. Ziehen Sie die Schrauben fest, um den Festplattenhalter an der Systemplatine zu befestigen. Bauen Sie folgende Komponenten ein: Knopfzellenbatterie WLAN-Karte...

  • Seite 39: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 40: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 41 Option Beschreibung • Diskette drive (Diskettenlaufwerk) • Internal HDD (Interne Festplatte) • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierte NIC) Advanced Boot Options • Legacy • UEFI Advance Boot Options Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Diese Option ist für den „Legacy Boot Modus“...
  • Seite 42 Option Beschreibung • ATA – SATA ist für ATA-Modus konfiguriert. • AHCI – SATA ist für den AHCI-Modus konfiguriert. Diese Option ist standardmäßig aktiviert. • RAID ON – SATA ist für die Unterstützung des RAID-Modus konfiguriert. Stellen Sie diesen Modus ein, wenn Sie die Intel Rapid Start-Funktion aktivieren möchten.
  • Seite 43 Option Beschreibung Diese Option ist standardmäßig aktiviert. Tabelle 4. Sicherheit Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). ANMERKUNG: Sie müssen das Administratorkennwort festlegen, bevor Sie das Systemkennwort oder das Festplattenkennwort festlegen. Durch das Löschen des Administratorkennworts werden das Systemkennwort und das Festplattenkennwort automatisch gelöscht.
  • Seite 44 Option Beschreibung • Reboot Bypass (Neustartumgehung) – Aufforderungen zur Kennworteingabe bei Neustart (Warmstart) umgehen. ANMERKUNG: Das System fordert bei Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede eventuell vorhandene Modulschacht-Festplatte auf. Password Change Bietet Ihnen die Möglichkeit festzulegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein...
  • Seite 45 Option Beschreibung • Disable (Deaktivieren) – Benutzer können die Bildschirme zur OROM- Konfiguration nicht über den Hotkey erreichen. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Admin Setup Lockout Bietet Ihnen die Möglichkeit, die Option zum Erreichen des Setup- Programms zu aktivieren oder zu deaktivieren, wenn ein Administratorkennwort festgelegt ist.
  • Seite 46 ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen. Tabelle 6. Leistung Option Beschreibung Multi Core Support Legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind. Die Leistung einiger Anwendungen wird mit zusätzlichen Kernen verbessert. •...
  • Seite 47 Konfigurationsänderungen automatisch deaktiviert. • Die Konfiguration des Festplattenlaufwerks oder die Partition wurde geändert. • Das System- oder HDD-Kennwort ist aktiviert. • Ein Dell Encryption Accelerator ist installiert. • Die Einstellung Energiesparmodus blockieren ist aktiviert. Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird.
  • Seite 48 Option Beschreibung reaktiviert werden soll, müssen Sie das USB-Gerät an eine spezifische USB- Schnittstelle auf der Rückseite (neben RJ45-Schnittstelle) anschließen. • „USB Wake Support from Standby“ (Unterstützung für Reaktivierung aus dem Standby-Modus) ist standardmäßig aktiviert. • „USB Wake Support from Standby“ (Unterstützung für Reaktivierung aus dem Standby-Modus) ist standardmäßig aktiviert.
  • Seite 49 Option Beschreibung MEBx Hotkeys Gibt an, ob die MEBx Hotkey-Funktion aktiviert werden muss, wenn das System hochfährt. • Enable MEBx Hotkey (MEBx Hotkey aktivieren) – Diese Option ist standardmäßig aktiviert. Tabelle 9. Unterstützung der Virtualisierung Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann.
  • Seite 50 Tabelle 12. Cloud Desktop Option Beschreibung Server Lookup Method Gibt an, wie die Cloud Desktop-Software nach den Serveradressen sucht. • Static IP (Statische IP) • DNS (DNS-Server) – Diese Option ist standardmäßig aktiviert. ANMERKUNG: Diese Option ist nur relevant, wenn die Integrated NIC (Integrierte NIC) in der Gruppe System Configuration (Systemkonfiguration) auf Enable with Cloud Desktop (Mit Cloud Desktop aktivieren) eingestellt ist.

  • Seite 51: Aktualisieren Des Bios

    Es wird empfohlen, das BIOS zu aktualisieren (System-Setup), wenn die Systemplatine ausgetauscht wurde oder ein Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf.

  • Seite 52: Jumper-Einstellungen

    Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden). ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect My Product (Mein Produkt ermitteln).

  • Seite 53: Zuweisen Eines System- Und Setup-Kennworts

    Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS- (Setup-Kennwort) Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.

  • Seite 54: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Der Computer wird neu gestartet. Löschen oder Ändern eines vorhandenen System- und/oder Setup- Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern.
  • Seite 55 Bringen Sie den Kennwort-Jumper wieder auf der Systemplatine an. 10. Bringen Sie die Abdeckung an. 11. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. 12. Schalten Sie den Computer ein. 13. Navigieren Sie zum System-Setup und weisen Sie ein neues System- oder Setup-Kennwort zu. Siehe Setting up a System Password (Einrichten eines Systemkennworts).

  • Seite 56: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer.
  • Seite 57 Tabelle 19. Netzwerk Funktion Technische Daten Integriert Intel WGI217 LM Ethernet-Controller zur Kommunikation mit 10/100/1000 MB/s Tabelle 20. Systeminformationen Funktion Technische Daten Intel Q87 Chipsatz System-Chipsatz Tabelle 21. Erweiterungsbus Funktion Technische Daten Bustyp USB 2.0, USB 3.0, SATA 3 und PCle G2 Bustaktrate 480 MBit/s, 5 GBit/s und 6 GBit/s und 5 GBit/s Tabelle 22.
  • Seite 58 Funktion Technische Daten USB 3.0 (Vorder-/Rückseite/Intern) 2/4/0 • 15-poliger VGA-Anschluss Video • Ein 20-poliger Mini DisplayPort-Anschluss • Ein optionaler HDMI- oder DisplayPort-Anschluss ANMERKUNG: Verfügbare Videoanschlüsse können basierend auf der gewählten optionalen Grafikkarte variieren. Tabelle 25. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeigeleuchte –...
  • Seite 59 Tabelle 27. Abmessungen und Gewicht Abmessungen und Gewicht Micro Premier Höhe 18,2 cm (7,2 Zoll) Breite 3,6 cm (1,4 Zoll) Tiefe 17,6 cm (7 Zoll) Gewicht 1,28 kg (2.82 lb) Tabelle 28. Umgebungsbedingungen Funktion Technische Daten Temperaturbereich: Betrieb 5 °C bis 35 °C (41 °F bis 95 °F) Nicht in Betrieb –40 °C bis 65 °C (–40 °F bis 149 °F) Relative Luftfeuchtigkeit (max.):...

  • Seite 60: Kontaktaufnahme Mit Dell

    Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
