4

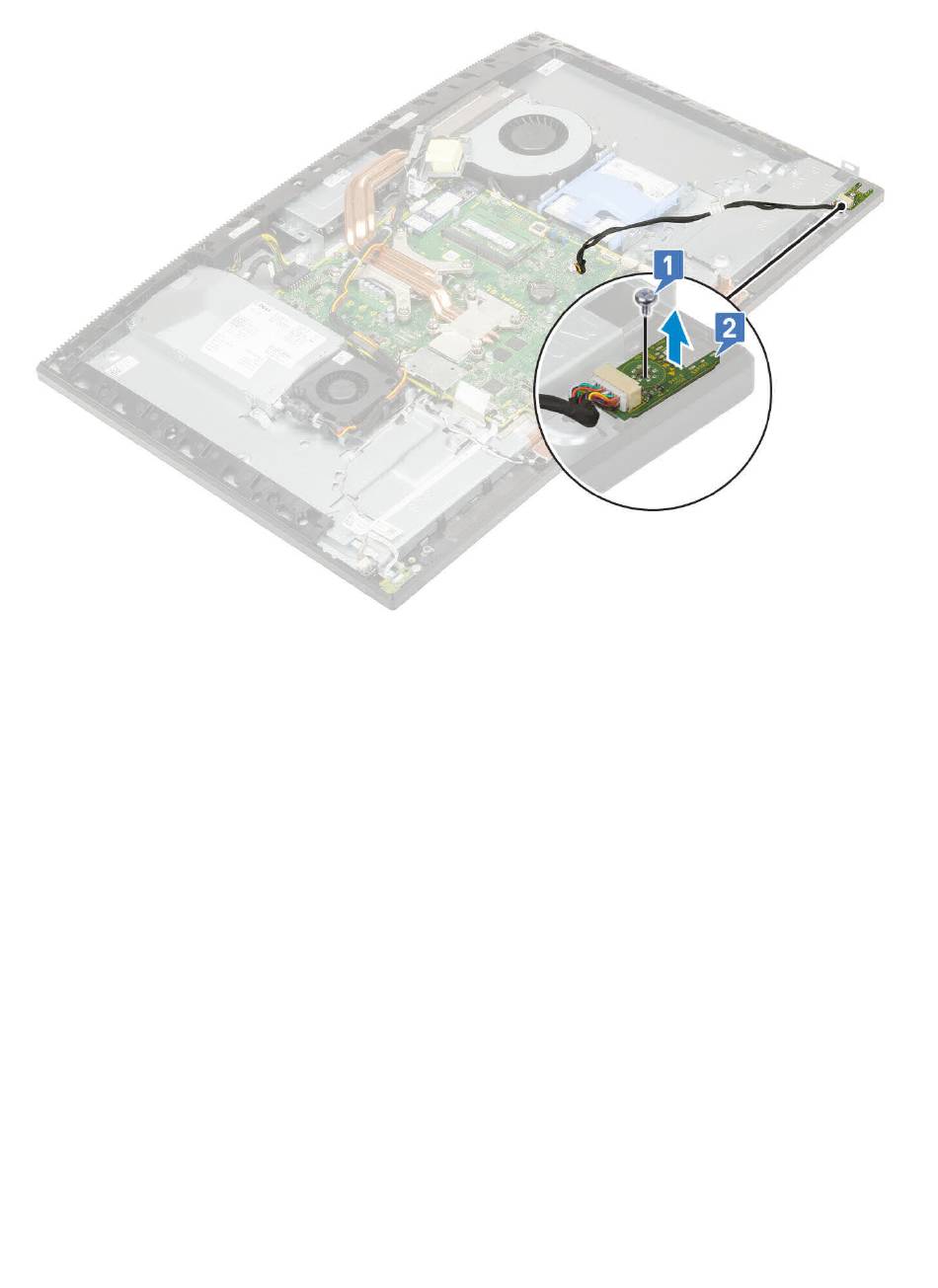

Heben Sie den Headset-Anschluss mit seinem Kabel von der Grundplatte der Bildschirmbaugruppe ab [2].
Einbauen des Headset-Anschlusses
1
Schieben Sie den Headset-Anschluss in seinen Steckplatz am mittleren Rahmen und richten Sie den Schraubenschlitz am Headset-
Anschluss am Schraubenschlitz in der Grundplatte der Bildschirmbaugruppe aus [1].
2
Setzen Sie die einzelne Schraube (M2x2.5) wieder ein, mit der der Headset-Anschluss an der Grundplatte der Bildschirmbaugruppe
befestigt wird [2].
Entfernen und Einbauen von Komponenten
81
