Proline Promag H 200
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.

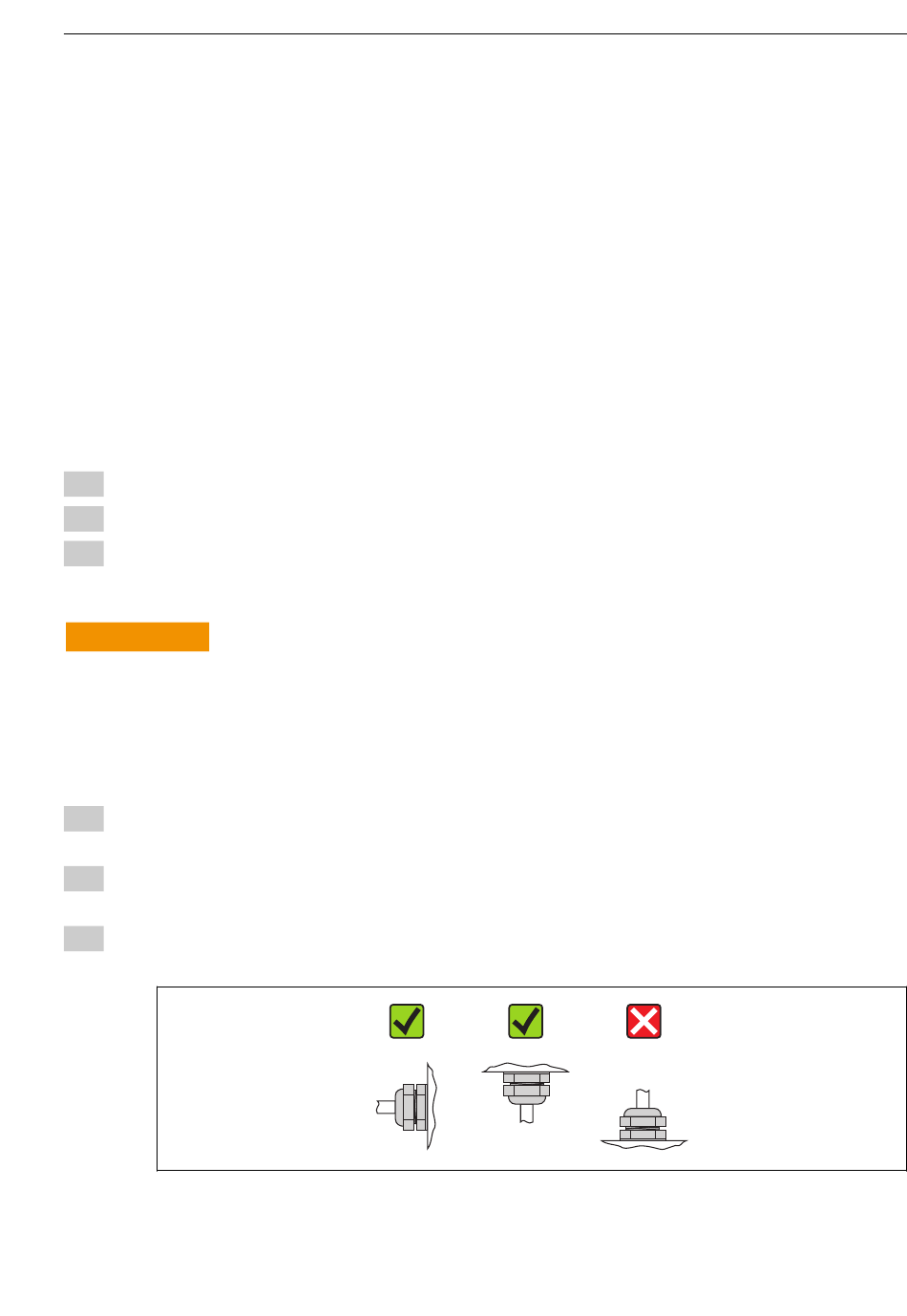

3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

Endress+Hauser
Montage
A0013964
