Montage
Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessan-
schlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben am
Messaufnehmer festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls
abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessan-
schlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend not-
wendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zubehörteil
separat bestellt werden .

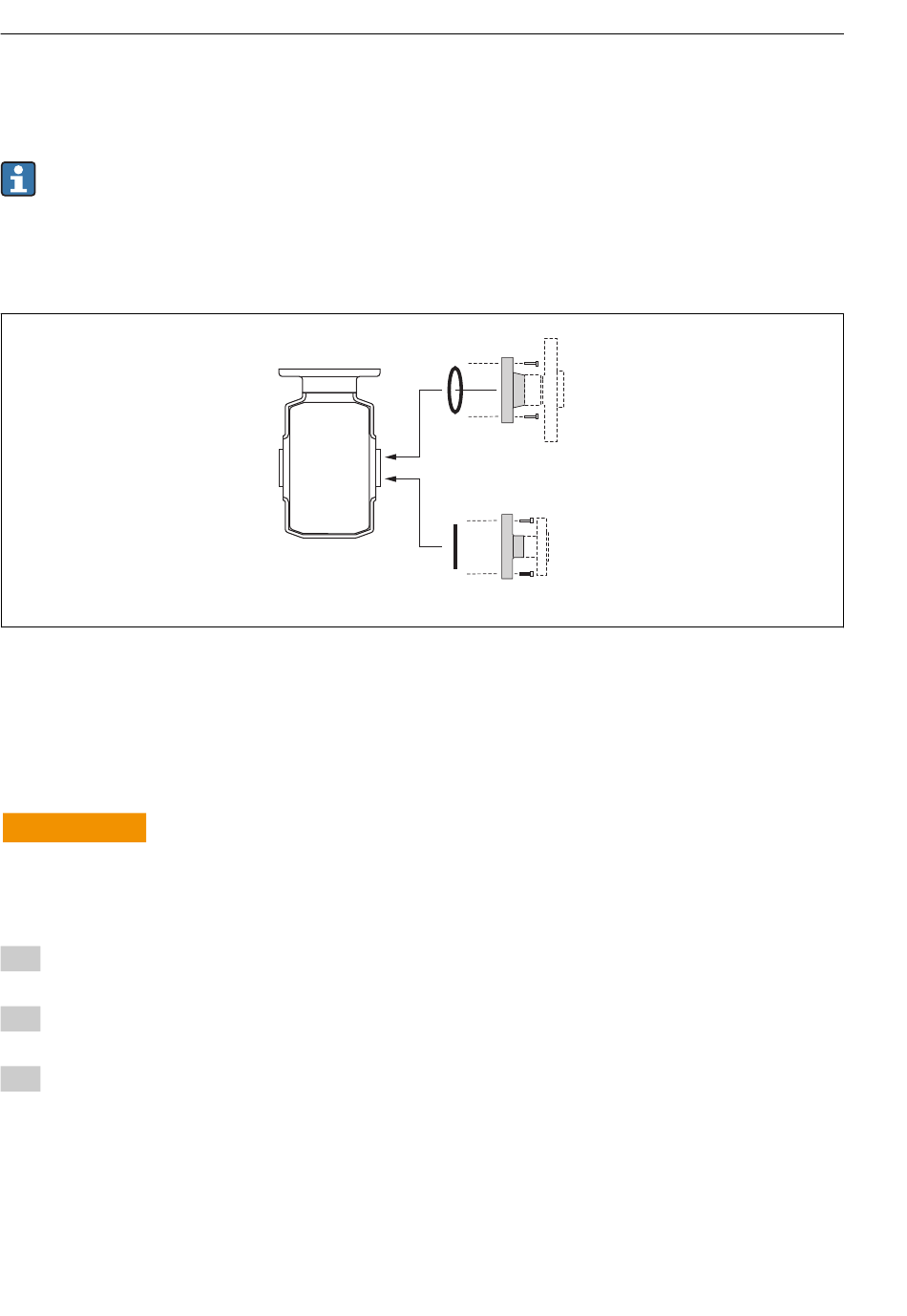

 5 Dichtungen Prozessanschlüsse
A Prozessanschlüsse mit O-Ring-Dichtung
B Prozessanschlüsse mit aseptischer Formdichtung
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
WARNUNG
L
Zerstörungsgefahr der Messelektronik!
‣
Darauf achten, dass die Erdung der Schweißanlage nicht über den Messaufnehmer oder
Messumformer erfolgt.
1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine dazu
geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden .
2. Schrauben am Prozessanschlussflansch lösen und Messaufnehmer inkl. Dichtung aus
der Rohrleitung entfernen.
3. Prozessanschluss in die Leitung einschweißen.
18
DN 2...25
(1/12...1 ) "
A
B
Proline Promag H 200
A0018782
