Elektrischer Anschluss
7.2.1

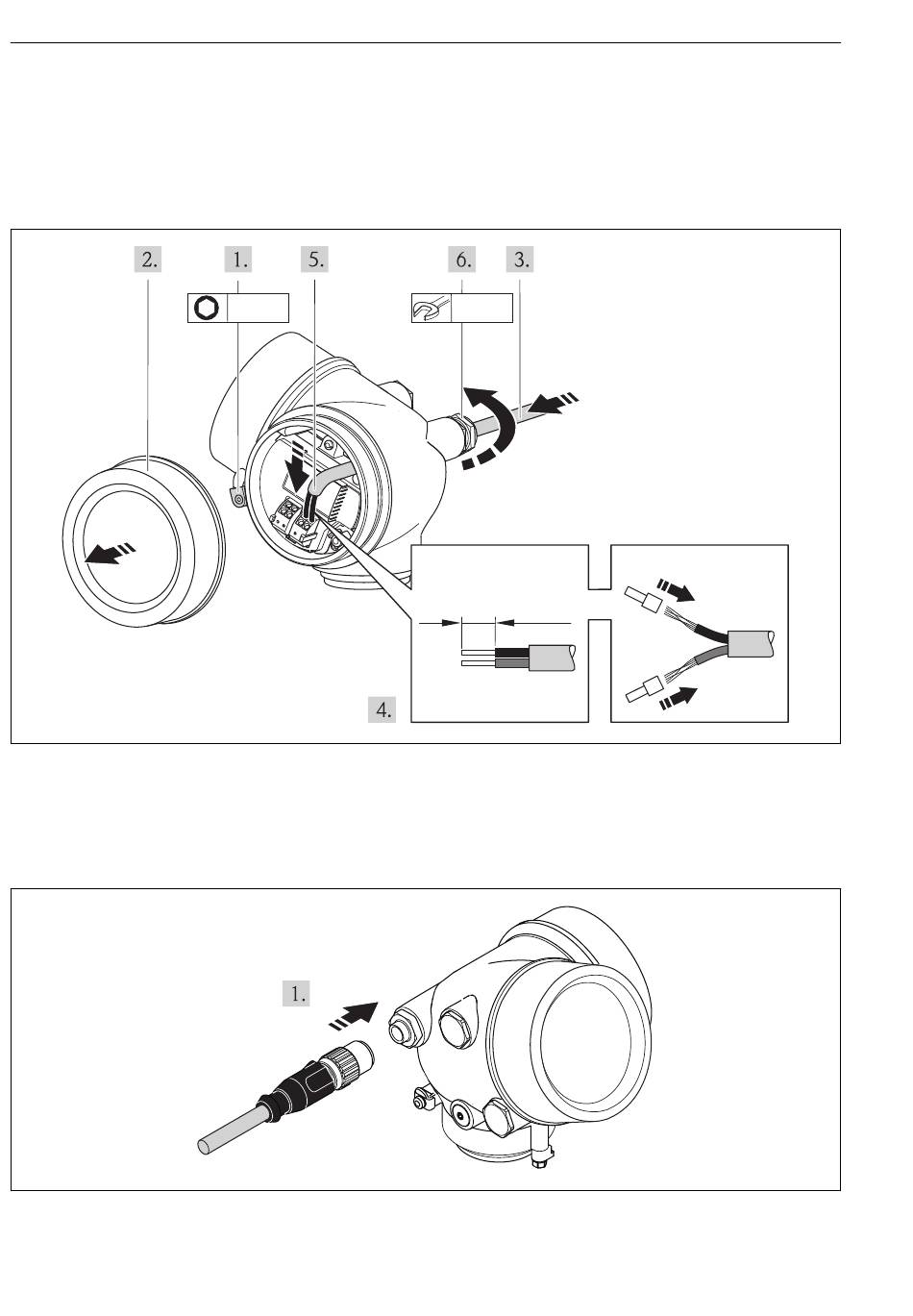

Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
Anschlussvariante: Anschlussklemmen oder Gerätestecker
Anschluss über Anschlussklemmen
‣
Kabel gemäß Klemmenbelegung anschließen . Für HART-Kommunikation: Bei Anschluss
des Kabelschirms an die Erdungsklemme das Erdungskonzept der Anlage beachten.
Anschluss über Gerätestecker
‣
Gerätestecker einstecken und fest anziehen.
30
3 mm
20 mm
10 (0.4)
mm (in)
Proline Promag H 200
A0013836
A0019147
