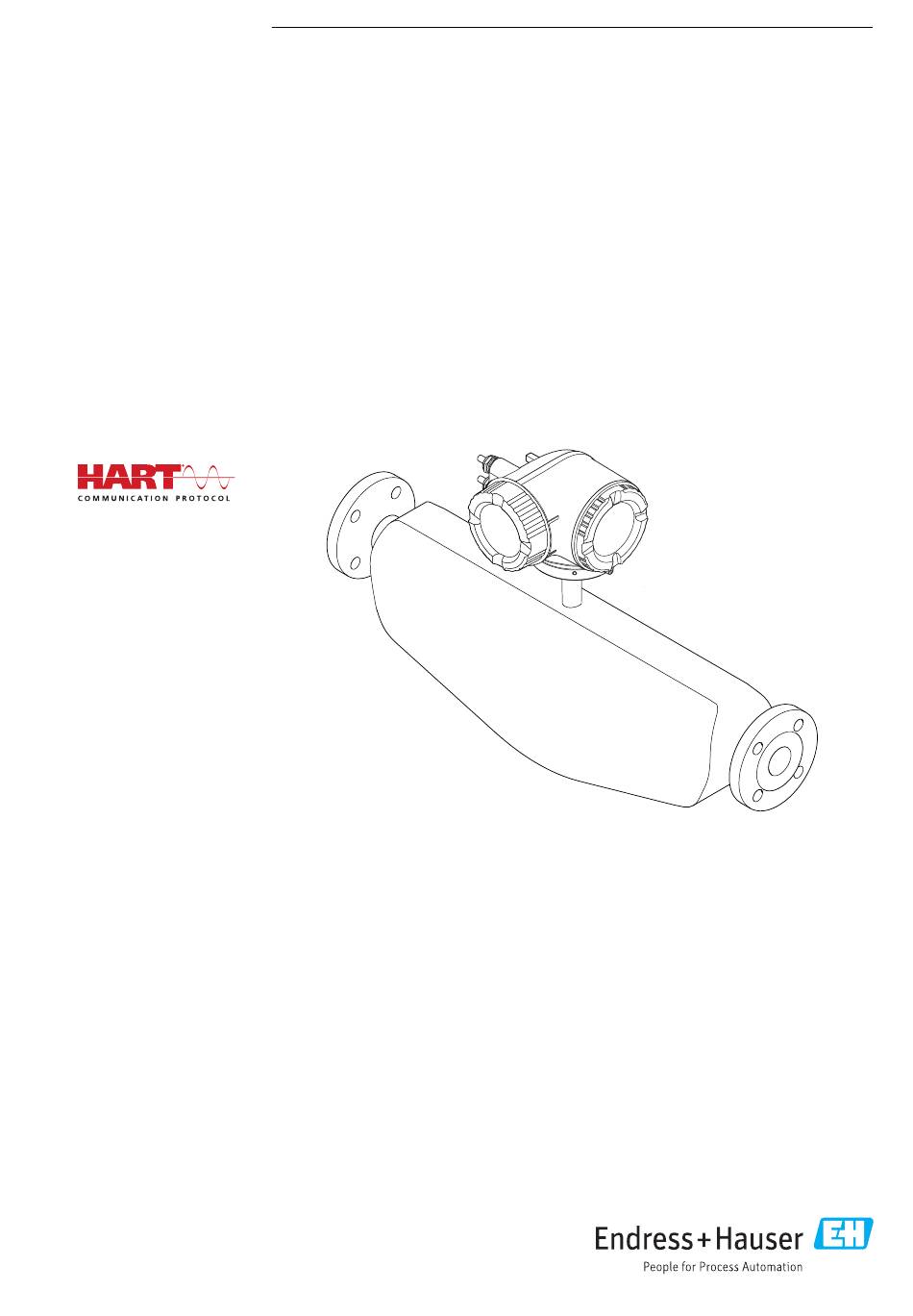

Seite 1 Products Solutions Services BA01486D/06/DE/02.17 71373696 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass H 300 HART Coriolis-Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass H 300 HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass H 300 HART Zugriff auf Bedienmenü via Webbrowser ..56 10.7 Einstellungen vor unerlaubtem Zugriff schüt- 8.4.1 Funktionsumfang ....56 zen .
Seite 5 13.2 Mess- und Prüfmittel ....171 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 172 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass H 300 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass H 300 HART Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9 Proline Promass H 300 HART Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass H 300 HART Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
Seite 12 Grundlegende Sicherheitshinweise Proline Promass H 300 HART Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  132). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 13 Proline Promass H 300 HART Grundlegende Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.
Seite 14 Produktbeschreibung Proline Promass H 300 HART Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 16 • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
Seite 17 Proline Promass H 300 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass H 300 HART 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 19 Proline Promass H 300 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promass H 300 HART 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promass H 300 HART Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
Seite 22 Montage Proline Promass H 300 HART Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 23 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  192 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  174 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 24 Montage Proline Promass H 300 HART Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschie- denste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: Ausführung mit verlängertem Halsrohr:...
Seite 25 Proline Promass H 300 HART Montage bei Werten, die größer sind als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m)). Deshalb ist eine magnetische Abschirmung des Messaufnehmers erforderlich: Die Abschir- mung des Schutzbehälters ist durch Weißblech oder Elektroblech ohne Vorzugsrichtung (z.B.
Seite 26 Montage Proline Promass H 300 HART SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen.
Seite 27 Proline Promass H 300 HART Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mess- umformergehäuse gedreht werden.
Seite 28 Montage Proline Promass H 300 HART – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
Seite 29 Proline Promass H 300 HART Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 30 Elektrischer Anschluss Proline Promass H 300 HART Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 31 Proline Promass H 300 HART Elektrischer Anschluss Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
Seite 32 Elektrischer Anschluss Proline Promass H 300 HART 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 33 Proline Promass H 300 HART Elektrischer Anschluss 7.2.1 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Schutzerde (PE) –...
Seite 34 Elektrischer Anschluss Proline Promass H 300 HART 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 35 Proline Promass H 300 HART Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  7 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 36 Elektrischer Anschluss Proline Promass H 300 HART 7.2.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  174. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
Seite 37 Proline Promass H 300 HART Elektrischer Anschluss Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055  8 Anschlussbeispiel für Stromausgang 4…20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten Anschluss für HART-Bediengeräte →...
Seite 38 Elektrischer Anschluss Proline Promass H 300 HART HART-Eingang 4...20 mA A0028763  10 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 39 Proline Promass H 300 HART Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  13 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  182 Schaltausgang A0028760  14 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 40 Elektrischer Anschluss Proline Promass H 300 HART A0029279  16 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  183 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 41 Proline Promass H 300 HART Elektrischer Anschluss Statuseingang A0028764  19 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos- ure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen:...
Seite 42 Bedienungsmöglichkeiten Proline Promass H 300 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS)
Seite 43 Proline Promass H 300 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  206 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 44 Bedienungsmöglichkeiten Proline Promass H 300 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lan- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 45 Proline Promass H 300 HART Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 46 Bedienungsmöglichkeiten Proline Promass H 300 HART Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...
Seite 47 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  51...
Seite 48 Bedienungsmöglichkeiten Proline Promass H 300 HART Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 49 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  21 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 50 Bedienungsmöglichkeiten Proline Promass H 300 HART Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 51 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 52 Bedienungsmöglichkeiten Proline Promass H 300 HART Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2. Gleichzeitig  +  drücken.
Seite 53 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 54 Bedienungsmöglichkeiten Proline Promass H 300 HART Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 55 Proline Promass H 300 HART Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  49, zur Erläuterung der Bedienelemente →  51 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 56 Bedienungsmöglichkeiten Proline Promass H 300 HART Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  113) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 57 Proline Promass H 300 HART Bedienungsmöglichkeiten beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät →  207 8.4.2 Voraussetzungen Computer Hardware...
Seite 58 Bedienungsmöglichkeiten Proline Promass H 300 HART Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  149 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 59 Proline Promass H 300 HART Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 60 Bedienungsmöglichkeiten Proline Promass H 300 HART 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung (→  78) Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  128) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
Seite 61 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal →  155 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...
Seite 62 Bedienungsmöglichkeiten Proline Promass H 300 HART Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 63 Proline Promass H 300 HART Bedienungsmöglichkeiten 8.5.1 Bedientool anschließen Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang ver- fügbar. A0028747  24 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 64 Bedienungsmöglichkeiten Proline Promass H 300 HART Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt zu Punkt Ver- bindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts.
Seite 65 Proline Promass H 300 HART Bedienungsmöglichkeiten A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 66 8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 67 Proline Promass H 300 HART Bedienungsmöglichkeiten Der Zugriff erfolgt via: • HART-Protokoll • Serviceschnittstelle CDI-RJ45 →  64 • WLAN-Schnittstelle →  64 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle •...
Seite 68 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 69 Proline Promass H 300 HART Bedienungsmöglichkeiten Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  70 8.5.6 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  70 8.5.7...
Seite 70 Systemintegration Proline Promass H 300 HART Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 10.2017 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...
Seite 71 Proline Promass H 300 HART Systemintegration Dynamische Variablen Messgrößen (HART-Gerätevariablen) Dritte dynamische Variable (TV) Dichte Vierte dynamische Variable (QV) Temperatur Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: •...
Seite 72 Systemintegration Proline Promass H 300 HART • Schwingungsdämpfung 1 • Schwankung Schwingungsdämpfung 0 • Schwankung Schwingungsdämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 • HBSI • Druck Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Variable) •...
Seite 73 Proline Promass H 300 HART Systemintegration Device Variablen Die Device Variablen sind fest zugeordnet. Maximal 8 Device Variablen können übertragen werden: • 0 = Massefluss • 1 = Volumenfluss • 2 = Normvolumenfluss • 3 = Dichte • 4 = Referenzdichte •...
Seite 74 Systemintegration Proline Promass H 300 HART Min. Updatezeit →  75 Max. Updatezeit →  75 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1 … n HART-Burst-Modus für die Burst-Nachricht • Aus X aktivieren. • An Burst-Kommando 1 … n HART-Kommando auswählen, das zum...
Seite 75 Proline Promass H 300 HART Systemintegration Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 2 Bei HART-Kommando 9 und 33: HART- Siehe Parameter Burst-Varia- Unbenutzt Gerätevariable oder Prozessgröße auswäh- ble 0. len. Burst-Variable 3 Bei HART-Kommando 9 und 33: HART- Siehe Parameter Burst-Varia- Unbenutzt Gerätevariable oder Prozessgröße auswäh-...
Seite 76 Inbetriebnahme Proline Promass H 300 HART Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  41 10.2 Messgerät einschalten ‣...
Seite 77 Proline Promass H 300 HART Inbetriebnahme X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü Anzeige/Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0032222-DE  28 Am Beispiel der Vor-Ort-Anzeige Abhängig von der Geräteausführung sind nicht alle Untermenüs und Parameter in jedem Gerät verfügbar.
Seite 78 Inbetriebnahme Proline Promass H 300 HART ‣ Überwachung teilgefülltes Rohr →  111 ‣ Erweitertes Setup →  112 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 79 Proline Promass H 300 HART Inbetriebnahme Normvolumenfluss-Einheit →  79 Normvolumeneinheit →  79 Dichteeinheit →  79 Normdichteeinheit →  79 →  80 Temperatureinheit Druckeinheit →  80 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen.
Seite 80 Inbetriebnahme Proline Promass H 300 HART Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 81 Proline Promass H 300 HART Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  81 Messstoff wählen...
Seite 82 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 83 Proline Promass H 300 HART Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Typ Zeigt den I/O-Modultyp. • Aus • Stromausgang • Stromeingang • Statuseingang • Impuls-/Frequenz-/Schalt- ausgang I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen.
Seite 84 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA NAMUR • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA US •...
Seite 85 Proline Promass H 300 HART Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Aktiver Pegel Festlegen, bei welchem Eingangssignalpegel • Hoch Hoch die zugeordnete Funktion ausgelöst wird. • Tief Ansprechzeit Statuseingang Zeitdauer festlegen, die der Eingangssignal- 5 … 200 ms 50 ms pegel mindestens anliegen muss, um die gewählte Funktion auszulösen.
Seite 86 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
Seite 87 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  86) ist eine der folgen- ben. Vorzeichen • 0 kg/h den Optionen ausgewählt: •...
Seite 88 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  86) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
Seite 89 Proline Promass H 300 HART Inbetriebnahme 10.4.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 90 Inbetriebnahme Proline Promass H 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 91 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Impulsbreite In Parameter Betriebsart ist Zeitdauer des Ausgangsimpul- 0,05 … 2 000 ms 100 ms die Option Impuls und in Para- ses festlegen. meter Zuordnung Impulsaus- gang (→  90) ist eine der folgenden Optionen ausge- wählt:...
Seite 92 Inbetriebnahme Proline Promass H 300 HART Fehlerfrequenz →  96 Invertiertes Ausgangssignal →  96 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer –...
Seite 93 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  89) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
Seite 94 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart ist Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz 0,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  93) ist eine der folgenden Optionen ausgewählt:...
Seite 95 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart ist Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in eingeben. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→  93) ist eine der folgenden Optionen ausgewählt:...
Seite 96 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart ist Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz die Option Frequenz und in alarm festlegen. • Definierter Wert Parameter Zuordnung Fre- • 0 Hz quenzausgang (→...
Seite 97 Proline Promass H 300 HART Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  97 Klemmennummer →  97 Signalmodus →  97 →  98 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  98 Zuordnung Grenzwert →...
Seite 98 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 99 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
Seite 100 Inbetriebnahme Proline Promass H 300 HART Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n →  100 Funktion Schaltausgang →  100 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  101 Zuordnung Diagnoseverhalten →  101 Zuordnung Status →...
Seite 101 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
Seite 102 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
Seite 103 Proline Promass H 300 HART Inbetriebnahme Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Impulsausgang 1 Prozessgröße für Impulsausgang wählen. • Aus • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumen- fluss • Zielmessstoff Normvolu- menfluss •...
Seite 104 Inbetriebnahme Proline Promass H 300 HART 2. Anzeigewert →  108 3. Anzeigewert →  109 3. Wert 0%-Bargraph →  109 3. Wert 100%-Bargraph →  109 →  109 4. Anzeigewert Endress+Hauser...
Seite 105 Proline Promass H 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 106 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 107 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 108 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 109 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe Keine handen. Vor-Ort-Anzeige dargestellt Parameter 2. Anzei- wird. gewert (→  108) 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph-...
Seite 110 Inbetriebnahme Proline Promass H 300 HART 10.4.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  110 Einschaltpunkt Schleichmengenunter- →...
Seite 111 Proline Promass H 300 HART Inbetriebnahme 10.4.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 112 Inbetriebnahme Proline Promass H 300 HART 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 113 Proline Promass H 300 HART Inbetriebnahme ‣ SIL-Bestätigung ‣ SIL deaktivieren ‣ Anzeige →  118 ‣ WLAN-Einstellungen →  124 ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  125 ‣ Administration →  127 10.5.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 114 Inbetriebnahme Proline Promass H 300 HART Linearer Ausdehnungskoeffizient →  114 Quadratischer Ausdehnungskoeffizient →  114 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len.
Seite 115 Proline Promass H 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an • Durchfluss in Pfeilrichtung Durchfluss in Pfeilrichtung Pfeilrichtung auf dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrich- tung Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→...
Seite 116 Inbetriebnahme Proline Promass H 300 HART Betriebsart Summenzähler →  117 Fehlerverhalten →  117 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Massefluss • Volumenfluss • Normvolumenfluss •...
Seite 117 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge Nettomenge zessgröße (→  116) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird. tung 1 …...
Seite 118 Inbetriebnahme Proline Promass H 300 HART 10.5.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  119 Format Anzeige →...
Seite 119 Proline Promass H 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 120 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 121 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 122 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 123 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Nachkommastellen In Parameter 2. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 124 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der • Deaktivieren Aktivieren gen ist erfüllt:...
Seite 125 Proline Promass H 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-IP-Adresse – IP-Adresse der WLAN-Schnitt- 4 Oktett: 0…255 (im 192.168.1.212 stelle vom Gerät eingeben. jeweiligen Oktett) Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen.
Seite 126 Inbetriebnahme Proline Promass H 300 HART Sicherungsstatus →  126 Vergleichsergebnis →  126 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist.
Seite 127 Proline Promass H 300 HART Inbetriebnahme 10.5.8 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 128 Inbetriebnahme Proline Promass H 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
Seite 129 Proline Promass H 300 HART Inbetriebnahme Simulation Stromausgang 1 … n →  131 Wert Stromausgang 1 … n →  131 Simulation Frequenzausgang 1 … n →  131 Wert Frequenzausgang 1 … n →  131 Simulation Impulsausgang 1 … n →...
Seite 130 Inbetriebnahme Proline Promass H 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss •...
Seite 131 Proline Promass H 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Eingangssignalpegel In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch Hoch tuseingang ist die Option An Statuseingang wählen. • Tief ausgewählt. Simulation Stromeingang 1 … n –...
Seite 132 Inbetriebnahme Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis – Diagnoseereignis wählen, um • Aus dieses zu simulieren. • Auswahlliste Dia- gnoseereignisse (abhängig von der...
Seite 133 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  128) navigieren. 2. Resetcode eingeben.
Seite 134 Inbetriebnahme Proline Promass H 300 HART A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  135. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 135 Proline Promass H 300 HART Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 136 Betrieb Proline Promass H 300 HART 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  136 Massefluss →  136 Volumenfluss Normvolumenfluss →...
Seite 137 Proline Promass H 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  79) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
Seite 138 Betrieb Proline Promass H 300 HART Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler →  138 Summenzählerwert 1 … n →  138 Summenzählerüberlauf 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...
Seite 139 Proline Promass H 300 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.
Seite 140 Betrieb Proline Promass H 300 HART Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n →  140 Ausgangsstrom 1 … n →  140 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...
Seite 141 Proline Promass H 300 HART Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n →  141 Schaltzustand →  141 Schaltzyklen Max. Schaltzyklenanzahl →  141 Parameterübersicht mit Kurzbeschreibung Parameter...
Seite 142 Betrieb Proline Promass H 300 HART Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  142 Steuerung Summenzähler 1 … n →  142 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  142 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
Seite 143 Proline Promass H 300 HART Betrieb 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
Seite 144 Betrieb Proline Promass H 300 HART Datenspeicher löschen →  146 Messwertspeicherung →  146 Speicherverzögerung →  146 Messwertspeicherungssteuerung →  146 →  147 Messwertspeicherungsstatus Gesamte Speicherdauer →  147 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
Seite 145 Proline Promass H 300 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Speicherkanal eine Prozess- • Aus HistoROM ist verfügbar. größe zuordnen. • Massefluss • Volumenfluss  In Parameter Software- • Normvolumenfluss Optionsübersicht wer-...
Seite 146 Betrieb Proline Promass H 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 • HBSI •...
Seite 147 Proline Promass H 300 HART Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer...
Seite 148 Diagnose und Störungsbehebung Proline Promass H 300 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  33.
Seite 149 Proline Promass H 300 HART Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren. gabe falsch, jedoch im gültigen Bereich. Gerät misst falsch. Parametrierfehler oder Gerät wird 1.
Seite 150 Diagnose und Störungsbehebung Proline Promass H 300 HART Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet- • Netzwerkeinstellungen prüfen. Kommunikation • Temporär nur WLAN als Schnitt- stelle aktivieren. Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist.
Seite 151 Proline Promass H 300 HART Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus Firmwarefehler Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten Warnung ist aufgetreten.
Seite 152 Diagnose und Störungsbehebung Proline Promass H 300 HART 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 153 Proline Promass H 300 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 154 Diagnose und Störungsbehebung Proline Promass H 300 HART 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 155 Proline Promass H 300 HART Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation →  153 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  163 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 156 Diagnose und Störungsbehebung Proline Promass H 300 HART 12.5 Diagnoseinformation in FieldCare oder DeviceCare 12.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34...
Seite 157 Proline Promass H 300 HART Diagnose und Störungsbehebung 12.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
Seite 158 Diagnose und Störungsbehebung Proline Promass H 300 HART Zur Verfügung stehende Statussignale Konfiguration nach HART 7 Spezifikation (Condensed Status), gemäß NAMUR NE107. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
Seite 159 Proline Promass H 300 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Speicherinhalt 1. Gerät neu starten Alarm 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät zurücksetzen' ) 3. HistoROM S-DAT ersetzen Sensorsignal asymme- 1.
Seite 160 Diagnose und Störungsbehebung Proline Promass H 300 HART Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Sensorelektronik (ISEM) 1. Gerät neu starten Alarm fehlerhaft 2. Prüfen, ob Fehler erneut auftritt 3. Sensorelektronikmodul (ISEM) ersetzen Sensorelektronik (ISEM) 1.
Seite 161 Proline Promass H 300 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Messwertunterdrückung Messwertunterdrückung ausschalten Warning Simulation Fehlermodus Simulation ausschalten Alarm Simulation Messgröße Simulation ausschalten Warning Simulation Stromeingang Simulation ausschalten Warning 1 … n...
Seite 162 Diagnose und Störungsbehebung Proline Promass H 300 HART Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Sensortemperatur zu hoch Umgebungstemp. rund um Sensorge- Warning häuse reduzieren Sensortemperatur zu nied- Umgebungstemp. rund um Sensorge- Warning häuse erhöhen...
Seite 163 Proline Promass H 300 HART Diagnose und Störungsbehebung 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Dia- gnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  154 •...
Seite 164 Diagnose und Störungsbehebung Proline Promass H 300 HART / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  33 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  154 • Via Webbrowser →  155 •...
Seite 165 Proline Promass H 300 HART Diagnose und Störungsbehebung 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...
Seite 166 Diagnose und Störungsbehebung Proline Promass H 300 HART Informationsereignis Ereignistext I1450 Monitoring aus I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet...
Seite 167 Proline Promass H 300 HART Diagnose und Störungsbehebung 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  128) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen. 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen"...
Seite 168 Diagnose und Störungsbehebung Proline Promass H 300 HART Gerätetyp →  168 Hersteller-ID →  168 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promass ben, Zahlen oder Sonderzei- chen (z.B. @, %, /).
Seite 169 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nloads • Folgende Details angeben: – Produktwurzel: z.B. 8H 3B...
Seite 170 Diagnose und Störungsbehebung Proline Promass H 300 HART Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät. – Textsuche: Herstellerinformation – Suchbereich: Dokumentation – Technische Dokumentationen Endress+Hauser...
Seite 171 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 172 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 173 Proline Promass H 300 HART Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 174 Zubehör Proline Promass H 300 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 175 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten.  Für Einzelheiten: Betriebsanleitung BA00099D 15.2...
Seite 176 Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...
Seite 177 Proline Promass H 300 HART Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 178 Technische Daten Proline Promass H 300 HART 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 179 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 180 Technische Daten Proline Promass H 300 HART Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung...
Seite 181 Proline Promass H 300 HART Technische Daten 16.4 Ausgang Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv)  Ex-i, passiv Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250 … 700 Ω...
Seite 182 Technische Daten Proline Promass H 300 HART Dämpfung Einstellbar: 0,07 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0 ...
Seite 183 Proline Promass H 300 HART Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 184 Technische Daten Proline Promass H 300 HART Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Relaisausgang Funktion Schaltausgang Ausführung...
Seite 185 Proline Promass H 300 HART Technische Daten Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA •...
Seite 186 Technische Daten Proline Promass H 300 HART Schnittstelle/Protokoll • Via digitale Kommunikation: HART-Protokoll • Via Serviceschnittstelle – Serviceschnittstelle CDI-RJ45 – WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt:...
Seite 187 Proline Promass H 300 HART Technische Daten Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
Seite 188 Technische Daten Proline Promass H 300 HART Dichte (Flüssigkeiten) Unter Standarddichte- Wide-Range- 2) 3) Referenzbedingungen kalibrierung Dichtespezifikation [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,02 ±0,002 Gültig über den gesamten Temperatur- und Dichtebereich Gültiger Bereich für Sonderdichtekalibrierung: 0 … 2 g/cm³, +10 … +80 °C (+50 … +176 °F) Bestellmerkmal "Anwendungspaket", Option EF "Sonderdichte"...
Seite 189 Proline Promass H 300 HART Technische Daten Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l;...
Seite 190 Technische Daten Proline Promass H 300 HART Dichte Bei einer Temperaturdifferenz zwischen der Dichte-Kalibriertemperatur und der Prozes- stemperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0001 g/cm /°C (±0,00005 g/cm /°F). Felddichteabgleich ist möglich. Wide-Range-Dichtespezifikation (Sonderdichtekalibrierung) Befindet sich die Prozesstemperatur außerhalb des gültigen Bereiches (→  187) beträgt die Messabweichung ±0,0001 g/cm...
Seite 191 Proline Promass H 300 HART Technische Daten MeasValue = Messwert; ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅...
Seite 192 Technische Daten Proline Promass H 300 HART Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messgerät • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Externe WLAN-Antenne IP67 Vibrationsfestigkeit • Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 –...
Seite 193 Proline Promass H 300 HART Technische Daten Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  35 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 194 Technische Daten Proline Promass H 300 HART dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Typ Test Schutzbehälter"). Nenndruck Schutzbehälter Berstdruck Schutzbehälter (ausgelegt mit einem Sicher- heitsfaktor ≥ 4) [mm] [in] [bar] [psi] [bar] [psi] ³⁄₈ 2 465 ½...
Seite 195 Proline Promass H 300 HART Technische Daten Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet". Abweichende Werte aufgrund anderer Messumformerausführungen: • Messumformerausführung für den Ex-Bereich (Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet";...
Seite 196 Technische Daten Proline Promass H 300 HART Kabeleinführungen/-verschraubungen A0020640  36 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 197 Proline Promass H 300 HART Technische Daten Prozessanschlüsse • Rostfreier Stahl, 1.4301 (304); Messstoffberührende Teile: Zirkonium 702, Tantal • Flansche in Anlehnung an EN 1092-1 (DIN 2501) / in Anlehnung an ASME B16.5 / in Anlehnung an JIS B2220 Auflistung aller erhältlichen Prozessanschlüsse →  197 Dichtungen Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen...
Seite 198 Technische Daten Proline Promass H 300 HART Vor-Ort-Bedienung Via Anzeigemodul Es stehen zwei Anzeigemodule zur Verfügung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN"...
Seite 199 Proline Promass H 300 HART Technische Daten Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls . Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse"...
Seite 200 Technische Daten Proline Promass H 300 HART Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder • Serviceschnittstelle →  175 Tablet mit Microsoft CDI-RJ45 Windows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART...
Seite 201 Proline Promass H 300 HART Technische Daten ger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 202 Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 203 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 204 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 205 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 206 Technische Daten Proline Promass H 300 HART Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promass H KA01283D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01309D Technische Information Messgerät Dokumentationscode Promass H 300 TI01273D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 300 GP01057D Geräteabhängige...
Seite 207 Proline Promass H 300 HART Technische Daten Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Handbuch zur Funktionalen Sicherheit SD01727D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01662D OPC-UA-Server SD02039D Heartbeat Technology SD01642D Konzentrationsmessung...
Seite 208 Stichwortverzeichnis Proline Promass H 300 HART Stichwortverzeichnis Bestimmungsgemäße Verwendung ....9 Betrieb ........135 AMS Device Manager .
Seite 209 Proline Promass H 300 HART Stichwortverzeichnis Umgebungstemperatur ....189 Endress+Hauser Dienstleistungen Eingangskenngrößen ..... . . 178 Reparatur .
Seite 210 Stichwortverzeichnis Proline Promass H 300 HART Messumformer ......16 Menü Gerätereparatur ......172 Diagnose .
Seite 211 Proline Promass H 300 HART Stichwortverzeichnis Montagewerkzeug ......26 Systemeinheiten (Untermenü) ....78 Überwachung teilgefülltes Rohr (Wizard) .
Seite 212 Stichwortverzeichnis Proline Promass H 300 HART Summenzähler Erweitertes Setup ....112, 113 Konfigurieren ......115 Freigabecode zurücksetzen .
Seite 213 Proline Promass H 300 HART Stichwortverzeichnis Messstoff wählen ......81 Relaisausgang 1 … n ..... . . 99 Schleichmengenunterdrückung .
Seite 214 www.addresses.endress.com...

Endress+Hauser Proline Promass H 300 HART Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promass H 300 HART

Inhaltszusammenfassung für Endress+Hauser Proline Promass H 300 HART
