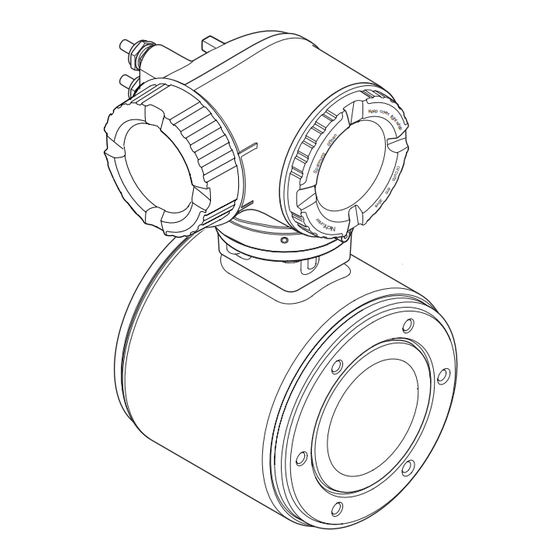

Seite 1 Products Solutions Services BA01716D/06/DE/01.17 71373794 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 300 EtherNet/IP Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag H 300 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag H 300 EtherNet/IP 8.3.7 Parameter direkt aufrufen ..58 10.6.3 Summenzähler konfigurieren ..8.3.8 Hilfetext aufrufen ....59 10.6.4 Weitere Anzeigenkonfigurationen...
Seite 5 13.2 Mess- und Prüfmittel ....167 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 168 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag H 300 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag H 300 EtherNet/IP Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Grundlegende Sicherheitshin
Proline Promag H 300 EtherNet/IP Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promag H 300 EtherNet/IP Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
Seite 12: Zugriff Via Feldbus
Grundlegende Sicherheitshinweise Proline Promag H 300 EtherNet/IP Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  125). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 13: Zugriff Via Serviceschnittstelle Cdi-Rj45
Proline Promag H 300 EtherNet/IP Grundlegende Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promag H 300 EtherNet/IP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 16: Eine Übersicht Zum Umfang Der Zugehörigen Technischen Dokumentation Bieten
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
Seite 17: Messaufnehmer-Typenschild
Proline Promag H 300 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029204  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promag H 300 EtherNet/IP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 19: Lagerung Und Transport
Proline Promag H 300 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promag H 300 EtherNet/IP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21: Montage
Proline Promag H 300 EtherNet/IP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausrei- chenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen.
Seite 22: Einbaulage
Montage Proline Promag H 300 EtherNet/IP Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben A0015589 2) 3)
Seite 23: Einbaumaße
Proline Promag H 300 EtherNet/IP Montage Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten: ≥ 5 × DN ≥ 2 × DN A0028997  5 Bestellmerkmal "Bauart", Option A "Einbaulänge kurz, ISO/DVGW bis DN400, DN450-2000 1:1" und Bestellmerkmal "Bauart", Option B "Einbaulänge lang, ISO/DVGW bis DN400, DN450-2000 1:1.3"...
Seite 24 Montage Proline Promag H 300 EtherNet/IP Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Mess- rohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen. Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsa- tionsdämpfer einsetzen.
Seite 25: Spezielle Montagehinweise
Proline Promag H 300 EtherNet/IP Montage [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47)
Seite 26: Messaufnehmer Montieren
Montage Proline Promag H 300 EtherNet/IP 6.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 27: Anzeigemodul Drehen
Proline Promag H 300 EtherNet/IP Montage – – 3 mm 4 mm A0029993 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Befestigungsschraube lösen. 4. Gehäuse in die gewünschte Position drehen. 5. Befestigungsschraube fest anziehen. 6. Anschlussraumdeckel anschrauben 7.
Seite 28: Montagekontrolle
Montage Proline Promag H 300 EtherNet/IP Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •...
Seite 29: Elektrischer Anschluss
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 30 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 31 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
Seite 32: Klemmenbelegung
Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 33: Messgerät Anschließen
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  29. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
Seite 34 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
Seite 35 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Versorgungsspannung und weitere Ein-/Ausgänge anschließen 10 (0.4) mm (in) – A0033983 1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 36: Kabel Entfernen
Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Kabel entfernen 3 (0.12) A0029598  8 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 37: Messumformer In Ein Netzwerk Einbinden
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 7.2.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  33.
Seite 38: In Eine Ringtopologie Einbinden
Elektrischer Anschluss Proline Promag H 300 EtherNet/IP In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker •...
Seite 39: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 7.2.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  170. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuse- ausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 40 Erdungsringe dürfen diese Kunststoffscheiben/Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Ach- ten Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektroden- werkstoff sind.
Seite 41: Spezielle Anschlusshinweise
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele EtherNet/IP A0028767  9 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  29...
Seite 42 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 4...20 mA A0028759  11 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  12 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.
Seite 43: Relaisausgang
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  177 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
Seite 44: Hardwareeinstellungen
Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Hardwareeinstellungen 7.5.1 Geräteadresse einstellen Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ↓ ↓ Nur via Softwareadressierung konfigurierbar...
Seite 45: Default Ip-Adresse Aktivieren
Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 7.5.2 Default IP-Adresse aktivieren Ab Werk ist DHCP-Funktion im Gerät aktiviert, d.h. das Gerät erwartet die Zuweisung einer IP-Adresse durch das Netzwerk. Diese Funktion kann deaktiviert werden und das Gerät kann via DIP-Schalter auf die Default-IP-Adresse 192.168.1.212 umgestellt werden.
Seite 46: Anschlusskontrolle
Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 47: Bedienungsmöglichkeiten
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS)
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  197 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 49: Bedienphilosophie
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lan- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 51: Anzeigebereich
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit...
Seite 52: Navigieransicht
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  56...
Seite 53: Verriegelung
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 54: Editieransicht
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  18 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 55: Eingabemasken
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 56: Bedienelemente
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 57 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2. Gleichzeitig  +  drücken.
Seite 58: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 59: Hilfetext Aufrufen
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 60: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  54, zur Erläuterung der Bedienelemente →  56 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 61: Tastenverriegelung Ein- Und Ausschalten
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  111) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 62: Voraussetzungen
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45...
Seite 63: Bei Verbindungsproblemen
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  139 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 64: Verbindungsaufbau
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen. 3. Ort der Anschlussbuchse abhängig von Messgerät und Kommunikationsart: Computer über Standard-Ethernet-Verbindungskabel mit RJ45-Stecker anschließen .
Seite 65: Webbrowser Starten
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 66: Einloggen
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  122) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  139 8.4.4...
Seite 67: Bedienoberfläche
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  146 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 68: Arbeitsbereich
Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 69: Zugriff Auf Bedienmenü Via Bedientool
Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar. Sterntopologie A0032078 ...
Seite 70 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP A0033725  22 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 71 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
Seite 72: Fieldcare
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 73 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 74: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 75: Systemintegration
Proline Promag H 300 EtherNet/IP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwarever- sion Freigabedatum Firmware-Version 10.2017 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 76: Messgerät In System Einbinden
Systemintegration Proline Promag H 300 EtherNet/IP Messgerät in System einbinden Eine detaillierte Beschreibung zur Geräteintegration in ein Automatisierungssystem (z.B. von Rockwell Automation) ist als separate Dokumentation verfügbar: www.endress.com → Land wählen → Automatisierung → Digitale Kommunika- tion → Feldbus-Geräteintegration → EtherNet/IP Protokollspezifische Daten →...
Seite 77: Ein- Und Ausgangsgruppen
Proline Promag H 300 EtherNet/IP Systemintegration 9.4.2 Ein- und Ausgangsgruppen Mögliche Konfigurationen Konfiguration 1: Exclusive Owner Multicast Input Assembly Fix Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 64 – Output Assembly Fix O → T Konfiguration...
Seite 78: Mögliche Verbindungen
Systemintegration Proline Promag H 300 EtherNet/IP Konfiguration 7: Exclusive Owner Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 69 – – Output Assembly Fix O → T Konfiguration 0 x 66 Input Assembly Fix T →...
Seite 79: Konfigurierbare Eingangsgruppe
Proline Promag H 300 EtherNet/IP Systemintegration Volume flow fixed input assembly (Assem106), 40 Byte Beschreibung Byte 1. Dateikopf (nicht sichtbar) 1…4 2. Aktuelle Diagnose 5…8 3. Volumenfluss 9…12 4. Normvolumenfluss 13…16 5. Leitfähigkeit 17…20 6. Temperatur 21…24 7. Summenzähler 1 25…28...
Seite 80: Mögliche Eingangswerte
Systemintegration Proline Promag H 300 EtherNet/IP Mögliche Eingangswerte Mögliche Eingangswerte 1…10: • Aus • Fließgeschwindigkeit • Elektroniktemperatur • Volumenfluss • Leitfähigkeit • Summenzähler 1 • Massefluss • Korrigierte Leitfähigkeit • Summenzähler 2 • Normvolumenfluss • Temperatur • Summenzähler 3 Mögliche Eingangswerte 11…20: •...
Seite 81: Fest Zugeordnete Konfigurationsgruppe
Proline Promag H 300 EtherNet/IP Systemintegration Beschreibung (Format) Byte Wert 16. Einheit eingelesene Dichte (Integer) 17…18 • 1100 (91) : g/cm • 1101 (204) : g/m • 1103 (96) : kg/l • 1099 (240) : kg/dm • 1097 (92) : kg/m •...
Seite 82 Systemintegration Proline Promag H 300 EtherNet/IP Beschreibung (Format) Bits Byte Offset Parameter 84 Summenzähler 1 Fehlerverhalten Parameter 149 Summenzähler-Bedienung Vorwahlmenge Sum. 1 Parameter 81 Summenzähler-Bedienung Steuerung Summenzähler 1 Parameter 79 Summenzähler 2 Zuordnung Prozessgröße Parameter 91 Summenzähler 2 Einheit Summenzähler Parameter 88 Summenzähler 2...
Seite 83: Diagnoseinformationen Über Ethernet/Ip
Proline Promag H 300 EtherNet/IP Systemintegration Beschreibung (Format) Bits Byte Offset Parameter 111 Leerrohrüberwachung Ansprechzeit teilgefülltes Rohr Parameter 106 Prozessparameter Leitfähigkeitsdämpfung Parameter 32 Prozessparameter Messwertunterdrückung Parameter 45 Leerrohrüberwachung Neuer Abgleich Parameter 42 Externe Kompensation Dichtequelle Parameter 49 Externe Kompensation Temperaturquelle Parameter 138 Leerrohrüberwachung...
Seite 84 Systemintegration Proline Promag H 300 EtherNet/IP Statussignal Kurztext Wert Main electronic failure 16777375 Memory content 16777376 Electronic temperature too low 16777409 Electronic temperature too high 16777411 Process temperature too high 16777413 Process temperature too low 16777414 Sensor temperature 16777429 Sensor temperature...
Seite 85 Proline Promag H 300 EtherNet/IP Systemintegration Statussignal Kurztext Wert Dataset 67108970 Electronic temperature too low 67109057 Electronic temperature too high 67109059 Process temperature too high 67109061 Process temperature too low 67109062 Electronic failure 67109090 EMC interference 67109204 Process limit 134217873...
Seite 86: Inbetriebnahme
Inbetriebnahme Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  46 10.2 Messgerät einschalten ‣...
Seite 87: Messgerät Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...
Seite 88: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promag H 300 EtherNet/IP ‣ Anzeige →  105 ‣ Schleichmengenunterdrückung →  107 ‣ Leerrohrüberwachung →  109 ‣ Erweitertes Setup →  110 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 89 Proline Promag H 300 EtherNet/IP Inbetriebnahme Leitfähigkeitseinheit →  89 Temperatureinheit →  89 Masseflusseinheit →  89 Masseeinheit →  89 →  90 Dichteeinheit Normvolumenfluss-Einheit →  90 Normvolumeneinheit →  90 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung...
Seite 90: Kommunikationsschnittstelle Konfigurieren
Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Dichteeinheit – Einheit für Messstoffdichte Einheiten-Auswahl- Abhängig vom Land: wählen. liste • kg/l • lb/ft³ Auswirkung Die gewählte Einheit gilt für: • Ausgang • Simulationswert Prozess- größe Normvolumenfluss-Einheit –...
Seite 91: I/O-Konfiguration Anzeigen
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung DHCP client Aktivierung/Deaktivierung der DHCP-Client- • Aus Funktionalität wählen. • An Auswirkung Bei Aktivierung der DHCP-Client-Funktiona- lität des Webservers werden IP-Adresse, Subnet mask und Default gateway automa- tisch gesetzt. ...
Seite 92: Stromeingang Konfigurieren
Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. • Ja Umbaucode Code eingeben, um die I/O-Konfiguration zu Positive Ganzzahl ändern. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.5.5...
Seite 93: Statuseingang Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten – Eingangsverhalten bei Geräte- • Alarm Alarm alarm festlegen. • Letzter gültiger Wert • Definierter Wert Fehlerwert In Parameter Fehlerverhalten Wert eingeben, den das Gerät Gleitkommazahl mit...
Seite 94: Stromausgang Konfigurieren
Inbetriebnahme Proline Promag H 300 EtherNet/IP 10.5.7 Stromausgang konfigurieren Der Wizard Stromausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang ‣ Stromausgang 1 … n →  94 Klemmennummer →...
Seite 95 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA US • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA •...
Seite 96 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  94) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
Seite 97: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 98 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 99 Proline Promag H 300 EtherNet/IP Inbetriebnahme Signalmodus →  99 Zuordnung Frequenzausgang →  99 Anfangsfrequenz →  99 Endfrequenz →  100 →  100 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  100 Fehlerverhalten →  100 Fehlerfrequenz →...
Seite 100 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Zuordnung Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz Stromausgang (→  94) ist eine der folgenden Optionen ausgewählt: • Volumenfluss • Massefluss •...
Seite 101 Proline Promag H 300 EtherNet/IP Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  101 Klemmennummer →  101 Signalmodus →  101 →  102 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  102 Zuordnung Grenzwert →...
Seite 102 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 103: Relaisausgang Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 104 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
Seite 105: 10.5.10 Vor-Ort-Anzeige Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5.10 Vor-Ort-Anzeige konfigurieren Der Wizard Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können. Navigation Menü "Setup" → Anzeige ‣ Anzeige →  105 Format Anzeige →...
Seite 106 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 l/h • 0 gal/min (us) 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 107: 10.5.11 Schleichmenge Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der •...
Seite 108 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus Volumenfluss genunterdrückung wählen. • Volumenfluss • Massefluss • Normvolumenfluss Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich- Positive Gleitkomma- Abhängig von Land...
Seite 109: Leerrohrüberwachung Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5.12 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  109 Leerrohrüberwachung →  109 Neuer Abgleich Fortschritt →...
Seite 110: Erweiterte Einstellungen
Inbetriebnahme Proline Promag H 300 EtherNet/IP 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 111: Parameter Zur Eingabe Des Freigabecodes Nutzen
Proline Promag H 300 EtherNet/IP Inbetriebnahme ‣ Elektrodenreinigung →  116 ‣ WLAN-Einstellungen →  117 ‣ Heartbeat Setup ‣ Datensicherung →  119 ‣ →  121 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
Seite 112 Inbetriebnahme Proline Promag H 300 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n →  112 Zuordnung Prozessgröße →  112 Einheit Summenzähler 1 … n Betriebsart Summenzähler →  112 Fehlerverhalten →...
Seite 113: Weitere Anzeigenkonfigurationen Durchführen
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  114 1.
Seite 114 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 115 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
Seite 116: Elektrodenreinigung Durchführen
Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
Seite 117: Wlan Konfigurieren
Proline Promag H 300 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigung ‣ Elektrodenreinigung →  117 Elektrodenreinigung →  117 ECC-Reinigungsdauer ECC-Erholzeit →  117 ECC-Reinigungszyklus →  117 ECC Polarität →  117 Parameterübersicht mit Kurzbeschreibung...
Seite 118 Inbetriebnahme Proline Promag H 300 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen →  118 WLAN →  118 WLAN-Modus SSID-Name →  118 Netzwerksicherheit →  118 Sicherheitsidentifizierung →  119 Benutzername →  119 WLAN-Passwort →...
Seite 119: Konfiguration Verwalten
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- • Root certificate – len und diese via Menü Data- • Gerätezertifikat management > Security > • Device private key WLAN downloaden. Benutzername –...
Seite 120 Inbetriebnahme Proline Promag H 300 EtherNet/IP Sicherungsstatus →  120 Vergleichsergebnis →  120 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist.
Seite 121: Geräts Nutzen
Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.6.8 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 122: Simulation
Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit →  122 Freigabecode zurücksetzen →  122 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 123 Proline Promag H 300 EtherNet/IP Inbetriebnahme Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  124 Wert Prozessgröße →  124 Simulation Statuseingang →  124 Eingangssignalpegel →  124 Simulation Stromeingang 1 … n →  124 Wert Stromeingang 1 …...
Seite 124 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
Seite 125: Einstellungen Vor Unerlaubtem Zugriff Schützen
Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Simulation Impulsausgang – Simulation des Impulsaus- • Aus gangs einstellen und ausschal- • Fester Wert ten. • Abwärtszählender Wert  Bei Option Fester Wert: Parameter Impulsbreite definiert die Impulsbreite der ausgegebenen Impulse.
Seite 126 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  122) navigieren. Endress+Hauser...
Seite 127: Schreibschutz Via Verriegelungsschalter
Proline Promag H 300 EtherNet/IP Inbetriebnahme 2. Resetcode eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  125. 10.8.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige"...
Seite 128: Betrieb
Betrieb Proline Promag H 300 EtherNet/IP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 129: Untermenü "Prozessgrößen
Proline Promag H 300 EtherNet/IP Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen →  129 Volumenfluss →  129 Massefluss Normvolumenfluss →...
Seite 130: Untermenü "Summenzähler
Betrieb Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  89) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt:...
Seite 131: Untermenü "Eingangswerte
Proline Promag H 300 EtherNet/IP Betrieb 11.4.3 Untermenü "Eingangswerte" Das Untermenü Eingangswerte führt den Anwender systematisch zu den einzelnen Ein- gangswerten. Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ →  131 Stromeingang 1 … n ‣ →  131 Statuseingang 1 …...
Seite 132: Ausgangswerte
Betrieb Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel. • Hoch • Tief 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣...
Seite 133: Ausgangswerte Relaisausgang
Proline Promag H 300 EtherNet/IP Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Impuls-/Frequenz-/Schaltausgang 1 … n ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Ausgangsfrequenz 1 … n →  133 Impulsausgang 1 … n →  133 Schaltzustand 1 … n →...
Seite 134: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promag H 300 EtherNet/IP 11.5 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung: • Grundeinstellungen mithilfe des Menü Setup (→  87) • Erweiterte Einstellungen mithilfe des Untermenü Erweitertes Setup (→  110) 11.6 Summenzähler-Reset durchführen Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣...
Seite 135: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Proline Promag H 300 EtherNet/IP Betrieb Optionen Beschreibung Zurücksetzen + Starten Der Summenzähler wird auf Wert 0 zurückgesetzt und die Summierung erneut gestartet. Vorwahlmenge + Starten Der Summenzähler wird auf seinen definierten Startwert aus Parameter Vorwahl- menge gesetzt und die Summierung erneut gestartet.
Seite 136 Betrieb Proline Promag H 300 EtherNet/IP Zuordnung 2. Kanal →  136 Zuordnung 3. Kanal →  137 Zuordnung 4. Kanal →  137 Speicherintervall →  137 →  137 Datenspeicher löschen Messwertspeicherung →  137 Speicherverzögerung →  137 Messwertspeicherungssteuerung →...
Seite 137 Proline Promag H 300 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar. nal zuordnen. Parameter Zuord- nung 1. Kanal  In Parameter Software- (→  136) Optionsübersicht wer-...
Seite 138: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 139 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  168. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 140 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.
Seite 141: Diagnoseinformation Via Leuchtdioden
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
Seite 142 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Farbe Bedeutung Rot blinkend EtherNet/IP Verbindung befindet sich im "Time out" Modus. Rot/grün blinkend Gerät startet neu/Selbsttest. Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- Ethernet/IP stellt. Weiß Angeschlossen und Verbindung hergestellt.
Seite 143: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 144: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 145: Behebungsmaßnahmen Aufrufen
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 146: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP A0031056 Statusbereich mit Statussignal Diagnoseinformation →  144 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  162 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 147: Behebungsmaßnahmen Aufrufen
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 148: Diagnoseinformation Via Kommunikations
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 149: Übersicht Zu Diagnoseinformationen
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.8 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen ist das Diagnoseverhalten veränderbar. Diagnose- information anpassen →  148 12.8.1...
Seite 150: Diagnose Zur Elektronik
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 180 Temperatursensor defekt 1. Sensorverbindungen prüfen • 0x10000D5 2. Sensorkabel oder Sensor ersetzen • 0x10000D6 3. Temperaturmessung ausschalten Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
Seite 151 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sen- 0x1000149 sorelektronikmodul (ISEM) und Hauptelektronik prüfen oder Statussignal ersetzen Diagnoseverhalten Alarm 2. ISEM oder Hauptelektronik prü- fen oder ersetzen Diagnoseinformation Behebungsmaßnahmen...
Seite 152 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • 0x100007B 2. I/O-Modul tauschen • 0x1000081 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
Seite 153 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten • 0x10002CB 2. Prüfen, ob Fehler erneut auftritt • 0x10002CC 3. Sensorelektronikmodul (ISEM) • 0x10002CD Statussignal ersetzen •...
Seite 154: Diagnose Zur Konfiguration
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 383 Speicherinhalt 1. Gerät neu starten 0x100016E 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Statussignal 3. T-DAT ersetzen Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen...
Seite 155 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 410 Datenübertragung 1. Verbindung prüfen 0x100008B 2. Datenübertragung wiederholen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 412 Download verarbeiten Download aktiv, bitte warten...
Seite 156 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen • 0x800008A 2. Einstellung Frequenzausgang • 0x8000122 prüfen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
Seite 157: Diagnose Und Störungsbehebung
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 486 Simulation Stromeingang 1 … n Simulation ausschalten 0x20001EC Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 491 Simulation Stromausgang 1 … n...
Seite 158 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 496 Simulation Statuseingang Simulation Statuseingang ausschal- 0x2000170 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 511 ISEM-Einstellungen fehlerhaft 1. Messperiode und Integrationszeit 0x200031C prüfen...
Seite 159: Diagnose Zum Prozess
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 594 Simulation Relaisausgang Simulation Schaltausgang ausschal- 0x20002BA Statussignal Diagnoseverhalten Warning 12.8.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 803 Schleifenstrom 1.
Seite 160 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen 0x80000C6 Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar. Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv!
Seite 161: Anstehende Diagnoseereignisse
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 962 Rohr leer 1. Vollrohrabgleich durchführen 0x8000092 2. Leerrohrabgleich durchführen 3. Leerrohrerkennung ausschalten Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar. 12.9 Anstehende Diagnoseereignisse Das Menü...
Seite 162: 12.10 Diagnoseliste
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Betriebszeit ab Neustart – Zeigt die Betriebszeit, die seit dem letz- Tage (d), Stunden (h), ten Geräteneustart vergangen ist. Minuten (m) und Sekunden Betriebszeit – Zeigt, wie lange das Gerät bis zum jetzi- Tage (d), Stunden (h), gen Zeitpunkt in Betrieb ist.
Seite 163: 12.11.2 Ereignis-Logbuch Filtern
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis – : Auftreten des Ereignisses – : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Seite 164: 12.12 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Informationsereignis Ereignistext I1353 Leerrohrüberwachungsabgleich Ok I1361 Webserver: Login fehlgeschlagen I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1443 Coating thickness not determined I1444 Geräteverifikation bestanden I1445 Geräteverifikation nicht bestanden I1457 Verifikat.Messabweichung nicht bestanden...
Seite 165: 12.12.1 Funktionsumfang Von Parameter "Gerät Zurücksetzen
Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.12.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 166: 12.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nloads • Folgende Details angeben: – Produktwurzel: z.B. 5H P3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 167: Wartung
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  197 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 168: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 169: Entsorgung
Proline Promag H 300 EtherNet/IP Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 170: Zubehör
Zubehör Proline Promag H 300 EtherNet/IP Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 171: Zum Messaufnehmer
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 172: Systemkomponenten
Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...
Seite 173: Technische Daten
Proline Promag H 300 EtherNet/IP Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 174 Technische Daten Proline Promag H 300 EtherNet/IP Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] 1 ½ 25 … 700 35 …...
Seite 175 • Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Normvolumenflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  172 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen:...
Seite 176: Ausgang
Technische Daten Proline Promag H 300 EtherNet/IP 16.4 Ausgang Ausgangssignal EtherNet/IP Standards Gemäß IEEE 802.3 Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv Leerlaufspannung...
Seite 177: Relaisausgang
Proline Promag H 300 EtherNet/IP Technische Daten Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 178: Frei Konfigurierbarer Ein-/Ausgang
Technische Daten Proline Promag H 300 EtherNet/IP Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: – Aus – Volumenfluss – Massefluss – Normvolumenfluss –...
Seite 179: Vor-Ort-Anzeige
Proline Promag H 300 EtherNet/IP Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 180: Leuchtdioden (Led)
Technische Daten Proline Promag H 300 EtherNet/IP Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt  Diagnoseinformation via Leuchtdioden Schleichmengenunter- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.
Seite 181: Energieversorgung
Proline Promag H 300 EtherNet/IP Technische Daten 16.5 Energieversorgung Klemmenbelegung →  32 Verfügbare Gerätestecker →  32 Pinbelegung Gerätestecker →  32 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10% 50/60 Hz, ±4 Hz...
Seite 182: Leistungsmerkmale
Technische Daten Proline Promag H 300 EtherNet/IP 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an DIN EN 29104, zukünftig ISO 20456 • Wasser, typisch +15 … +45 °C (+59 … +113 °F); 0,5 … 7 bar (73 … 101 psi) •...
Seite 183: Montage
Proline Promag H 300 EtherNet/IP Technische Daten Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. 16.7 Montage Kapitel "Montagebedingungen" 16.8 Umgebung Umgebungstemperaturbe- →  23 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten.
Seite 184: Prozess
Technische Daten Proline Promag H 300 EtherNet/IP Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Mechanische Belastung • Messumformergehäuse vor mechanischen Einflüssen wie Stößen oder Schlägen schüt- zen. • Messumformergehäuse nicht als Steighilfe verwenden. Innenreinigung • CIP-Reinigung • SIP-Reinigung...
Seite 185 Proline Promag H 300 EtherNet/IP Technische Daten Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2 … 3 m/s (6,56 … 9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physi- kalischen Eigenschaften des Messstoffs abstimmen: •...
Seite 186: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promag H 300 EtherNet/IP [psi] [mbar] DN250 DN125 DN150 DN200 (10") (5") (6") (8") DN100 (4") DN300 (12") 800 1000 1200 1400 1600 1800 [m /h] ³ 1000 2000 3000 4000 5000 6000 7000 8000 [gal/min] A0032668-DE ...
Seite 187: Messumformergehäuse
Proline Promag H 300 EtherNet/IP Technische Daten Nennweite Gewicht [mm] [in] [kg] [lbs] – 17,9 19,2 10,0 22,1 15,4 34,0 17,8 39,3 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] 1/12 PN 16/40 2,25 0,09 5/32...
Seite 188 Technische Daten Proline Promag H 300 EtherNet/IP Messaufnehmergehäuse Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4301 (304) Messrohrauskleidung PFA (USP Class VI, FDA 21 CFR 177.1550, 3A) Prozessanschlüsse • Rostfreier Stahl, 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Elektroden Standard: 1.4435 (316L)
Seite 189: 16.11 Bedienbarkeit
Proline Promag H 300 EtherNet/IP Technische Daten Prozessanschlüsse Mit O-Ring-Dichtung: • Schweißstutzen (DIN EN ISO 1127, ODT/SMS, ISO 2037) • Flansch (EN (DIN), ASME, JIS) • Flansch aus PVDF (EN (DIN), ASME, JIS) • Außengewinde • Innengewinde • Schlauchanschluss • PVC-Klebemuffe Mit aseptischer Formdichtung: •...
Seite 190 Technische Daten Proline Promag H 300 EtherNet/IP A0026785  33 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
Seite 191: Kabeleinführung
Proline Promag H 300 EtherNet/IP Technische Daten Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 entspricht dem ausge- wählten Werkstoff des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Kabeleinführung Entspricht der Auswahl des Messumformergehäuses, Bestellmerkmal "Elektrischer...
Seite 192: Historom Datenmanagement
Technische Daten Proline Promag H 300 EtherNet/IP Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder • Serviceschnittstelle Sonderdokumentation zum Tablet mit Webbrowser CDI-RJ45 Gerät • WLAN-Schnittstelle • Ethernet-basierter Feldbus (EtherNet/IP, PROFINET) DeviceCare SFE100 Notebook, PC oder • Serviceschnittstelle →...
Seite 193: Zusatzinformationen Speicherkonzept
Proline Promag H 300 EtherNet/IP Technische Daten ger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 194: 16.12 Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 195 Detaillierte Informationen zur Funkzulassung: Sonderdokumentation Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 196: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 197: Reinigung
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 198 Technische Daten Proline Promag H 300 EtherNet/IP Inhalt Dokumentationscode cCSAus Ex d/ Ex de XA01516D cCSAus Ex nA XA01517D INMETRO Ex d/Ex de XA01518D INMETRO Ex ec XA01519D NEPSI Ex d/Ex de XA01520D NEPSI Ex nA XA01521D Abgesetztes Anzeige- und Bedienmodul DKX001...
Seite 199 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis Stichwortverzeichnis Betriebssicherheit ......10 Anforderungen an Personal ..... 9 Anpassungsstücke .
Seite 200 Stichwortverzeichnis Proline Promag H 300 EtherNet/IP Eingetragene Marken ......8 Ersatzteil ....... . 168 Einlaufstrecken .
Seite 201 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis HistoROM ....... . 119 Reparatur .
Seite 202 Stichwortverzeichnis Proline Promag H 300 EtherNet/IP Diagnose (Menü) ......161 Reinigung Elektrodenreinigung (Untermenü) ... 116 Außenreinigung .
Seite 203 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis Systemintegration ......75 Wert Stromausgang 1 … n ....132 USP Class VI .
Seite 204 www.addresses.endress.com...
