Installation

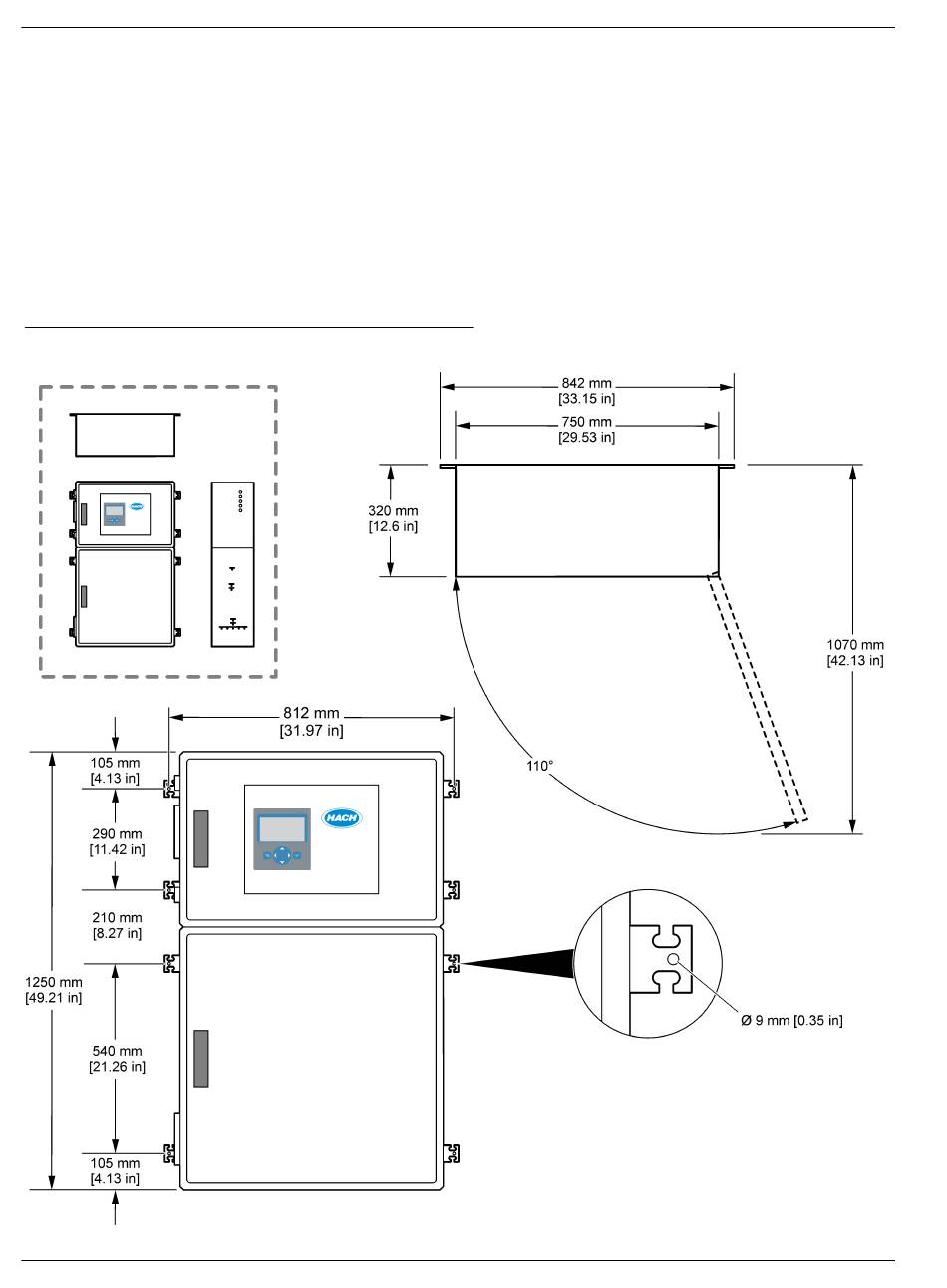

Abbildung 2 Abmessungen der Befestigungsbohrung
18
1. Befestigen Sie die Wandhalterungen an der Rückseite des Analysators. Weitere
Informationen finden Sie in der im Lieferumfang der Montagehalterungen enthaltenen
Dokumentation.
2. Montieren Sie die Befestigungsteile an einer Wand, die das Vierfache des Gewichts
des Analysators aufnehmen kann (mindestens Schrauben M8). Informationen zu den
Abmessungen der Montagebohrungen finden Sie in
Informationen zum Gewicht des Analysator finden Sie in
auf Seite 3. Das Befestigungsmaterial ist vom Benutzter zu stellen.
3. Heben Sie den Analysator mit einem Gabelstapler an, um ihn mit den
Wandhalterungen an der Wand zu befestigen.
4. Stellen Sie sicher, dass der Analysator waagerecht hängt.
Abbildung
2.
