3 Übersicht
11 Startklappenhebel
Startklappenhebel dient zum Starten des
Motors.
12 Lochleiste
Die Lochleiste dient zum Einhängen des
Tragsystems.
13 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsense.
14 Gashebel
Der Gashebel dient zum Beschleunigen des
Motors.
15 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
16 Stopptaster
Der Stopptaster dient zum Abstellen des
Motors.
17 Knebelschraube
Die Knebelschraube klemmt das Griffrohr an
die Griffstütze.
18 Griffrohr
Das Griffrohr verbindet den Bedienungsgriff
und den Handgriff mit dem Schaft.
19 Handgriff
Der Handgriff dient zum Halten und Führen
der Motorsense.
20 Gaszug
Der Gaszug verbindet den Gashebel mit dem
Motor.
21 Schaft
Der Schaft verbindet alle Bauteile.
22 Getriebegehäuse
Das Getriebegehäuse deckt das Getriebe ab.
23 Öffnung für den Steckdorn
Die Öffnung für den Steckdorn nimmt den
Steckdorn auf.
24 Verschlussschraube
Die Verschlussschraube verschließt die Öff‐
nung für das STIHL Getriebefett.
25 Steckdorn
Der Steckdorn blockiert beim Anbau eines
Schneidwerkzeugs die Welle.
# Leistungsschild mit Maschinennummer

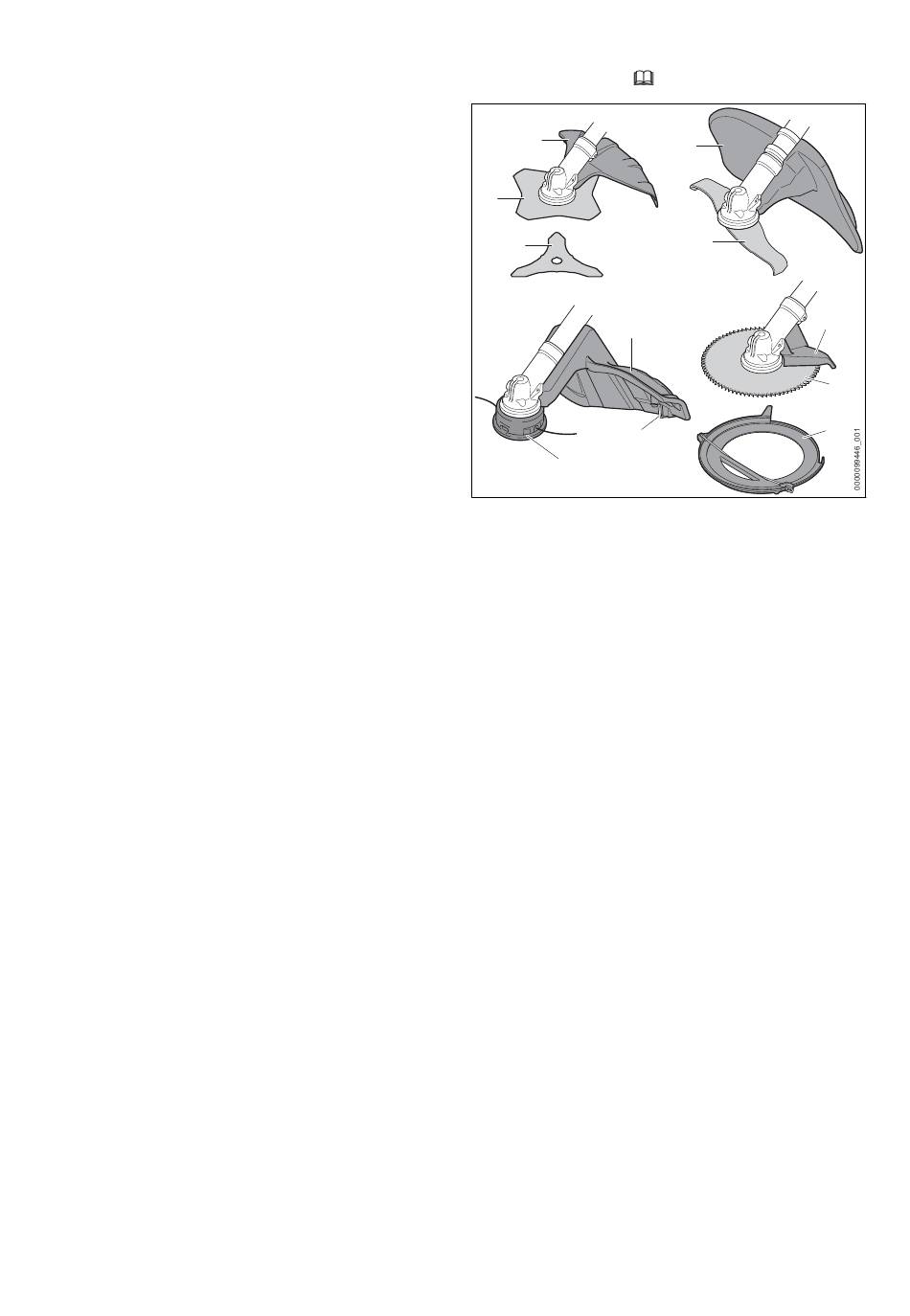

3.2 Schutze und Schneidwerk‐
zeuge
Die Schutze und Schneidwerkzeuge sind bei‐
spielhaft dargestellt. Kombinationen, die verwen‐
0458-838-7601-A
det werden dürfen, sind in dieser Gebrauchsan‐
leitung angegeben,
1
2
3
6
7
8
1 Schutz für Metall-Schneidwerkzeuge
Der Schutz für Metall-Schneidwerkzeuge
schützt den Benutzer vor hochgeschleuderten
Gegenständen und vor Kontakt mit dem
Grasschneideblatt oder Dickichtmesser.
2 Grasschneideblatt
Das Grasschneideblatt schneidet Gras und
Unkraut.
3 Dickichtmesser
Das Dickichtmesser schneidet Dickicht.
4 Schutz für Häckselmesser
Der Schutz für Häckselmesser schützt den
Benutzer vor hochgeschleuderten Gegen‐
ständen und vor Kontakt mit dem Häcksel‐
messer.
5 Häckselmesser
Das Häckselmesser schneidet und zerkleinert
Dickicht.
6 Schutz für Mähköpfe
Der Schutz für Mähköpfe schützt den Benut‐
zer vor hochgeschleuderten Gegenständen
und vor Kontakt mit dem Mähkopf.
7 Ablängmesser
Das Ablängmesser kürzt die Mähfäden wäh‐
rend der Arbeit auf die richtige Länge.
8 Mähkopf
Der Mähkopf hält die Mähfäden.
9 Anschlag
Der Anschlag schützt den Benutzer vor hoch‐
geschleuderten Gegenständen und vor Kon‐
takt mit dem Kreissägeblatt und dient wäh‐
deutsch
20.
4
5
9
10
11
53
