Stihl FS 361 C-M Gebrauchsanleitung Seite 63

6 Motorsense zusammenbauen
6.4 Metall-Schneidwerkzeug
anbauen und abbauen
6.4.1 Grasschneideblatt, Dickichtmesser
oder Kreissägeblatt anbauen
► Motor abstellen.
1
2
3
4
5
6
7

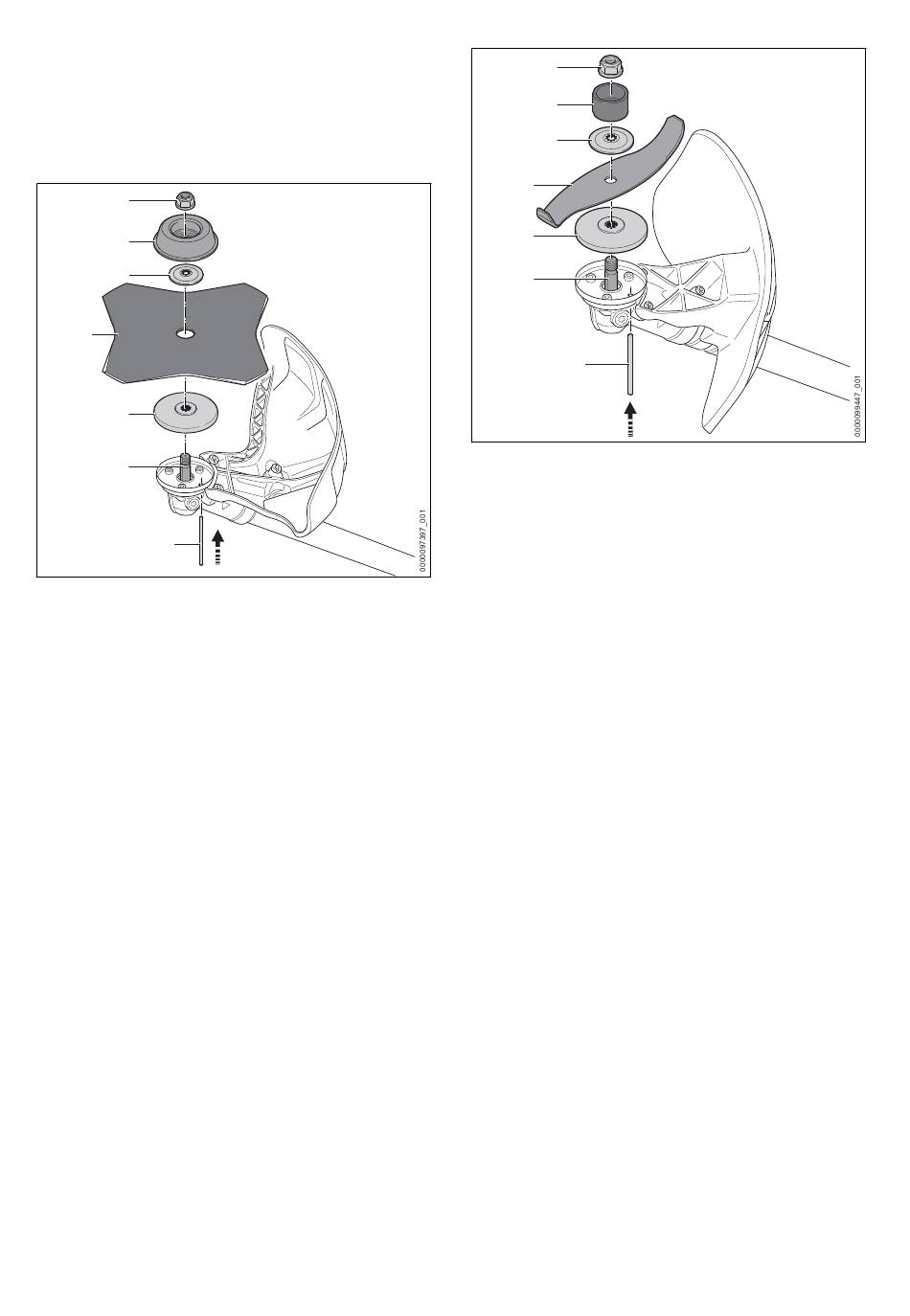

► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Kreissägeblatt oder ein
Grasschneideblatt mit mehr als 4 Schneiden
verwendet wird: Schneidkanten so ausrichten,
dass sie in die gleiche Richtung zeigen, wie
der Pfeil für die Drehrichtung auf dem Schutz.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Laufteller (2) so auf die Druckscheibe (3)
legen, dass die geschlossene Seite nach oben
zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
6.4.2 Häckselmesser anbauen
► Motor abstellen.
0458-838-7601-A
1
2
3
4
5
6
7
► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Häckselmesser verwen‐
det wird: Schneidkanten so ausrichten, dass
sie vom Getriebe weg in Richtung Mutter (1)
zeigen.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Schutzring (2) so auf die Druckscheibe (3)
legen, dass die Öffnung nach oben zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
6.4.3 Metall-Schneidwerkzeug abbauen
► Motor abstellen.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Metall-Schneidwerkzeug solange im Uhrzei‐
gersinn drehen, bis der Steckdorn einrastet.
Die Welle ist blockiert.
► Mutter im Uhrzeigersinn abdrehen.
► Befestigungsteile, Metall-Schneidwerkzeug
und Druckteller abnehmen.
► Steckdorn abziehen.
deutsch
63
