27 Steckdorn
Der Steckdorn blockiert beim Anbau eines
Schneidwerkzeugs die Welle.
# Leistungsschild mit Maschinennummer
3.2

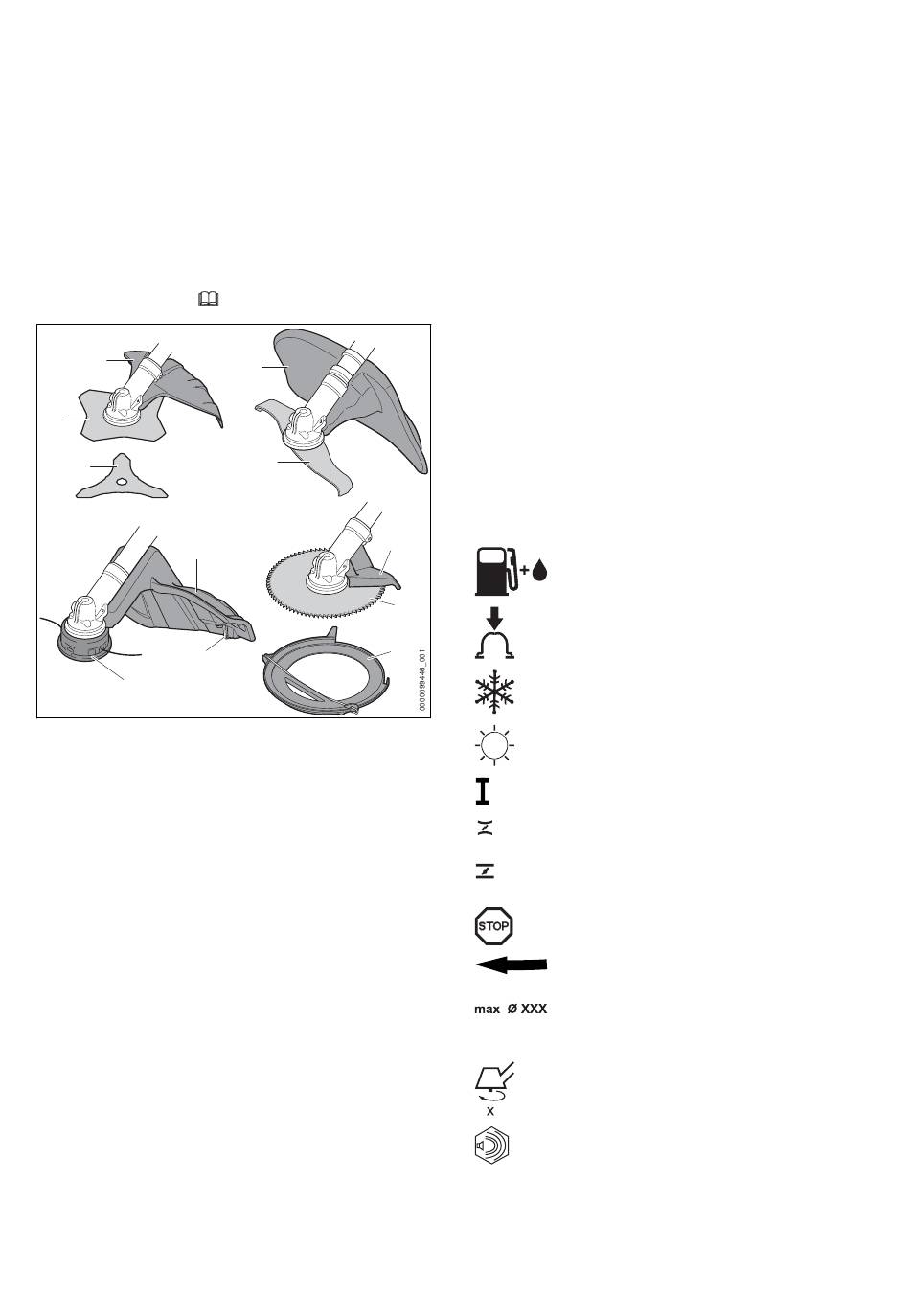

Schutze und Schneidwerk‐
zeuge
Die Schutze und Schneidwerkzeuge sind bei‐
spielhaft dargestellt. Kombinationen, die verwen‐
det werden dürfen, sind in dieser Gebrauchsan‐
leitung angegeben,
1
2
3
6
7
8
1 Schutz für Metall-Schneidwerkzeuge
Der Schutz für Metall-Schneidwerkzeuge
schützt den Benutzer vor hochgeschleuderten
Gegenständen und vor Kontakt mit dem
Grasschneideblatt oder Dickichtmesser.
2 Grasschneideblatt
Das Grasschneideblatt schneidet Gras und
Unkraut.
3 Dickichtmesser
Das Dickichtmesser schneidet Dickicht.
4 Schutz für Häckselmesser
Der Schutz für Häckselmesser schützt den
Benutzer vor hochgeschleuderten Gegen‐
ständen und vor Kontakt mit dem Häcksel‐
messer.
5 Häckselmesser
Das Häckselmesser schneidet und zerkleinert
Dickicht.
6 Schutz für Mähköpfe
Der Schutz für Mähköpfe schützt den Benut‐
zer vor hochgeschleuderten Gegenständen
und vor Kontakt mit dem Mähkopf.
4
20.
4
5
9
10
11
7 Ablängmesser
Das Ablängmesser kürzt die Mähfäden wäh‐
rend der Arbeit auf die richtige Länge.
8 Mähkopf
Der Mähkopf hält die Mähfäden.
9 Anschlag
Der Anschlag schützt den Benutzer vor hoch‐
geschleuderten Gegenständen und vor Kon‐
takt mit dem Kreissägeblatt und dient wäh‐
rend der Arbeit zum Abstützen der Motor‐
sense am Holz.
10 Kreissägeblatt
Das Kreissägeblatt sägt Sträucher und
Bäume.
11 Transportschutz
Der Transportschutz schützt vor Kontakt mit
Metall-Schneidwerkzeugen.
3.3
Symbole
Die Symbole können auf der Motorsense und
dem Schutz sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Kraftstofftank.
Dieses Symbol kennzeichnet die Kraftstoff‐
handpumpe.
In dieser Position ist der Schieber auf Win‐
terbetrieb.
In dieser Position ist der Schieber auf
Sommerbetrieb.
In dieser Position des Startklappenhebels
wird der Motor betrieben.
In dieser Position des Startklappenhebels
wird der warme Motor gestartet.
In dieser Position des Startklappenhebels
wird der kalte Motor gestartet.
Dieses Symbol kennzeichnet den Stopp‐
taster.
Dieses Symbol gibt die Drehrichtung
des Schneidwerkzeugs an.
Dieses Symbol gibt den maximalen
Durchmesser des Schneidwerkzeugs
in Millimeter an.
Dieses Symbol gibt die Nenndrehzahl des
Schneidwerkzeugs an.
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A) um
WA
Schallemissionen von Produkten ver‐
gleichbar zu machen.
3 Übersicht
0458-837-0001-A
