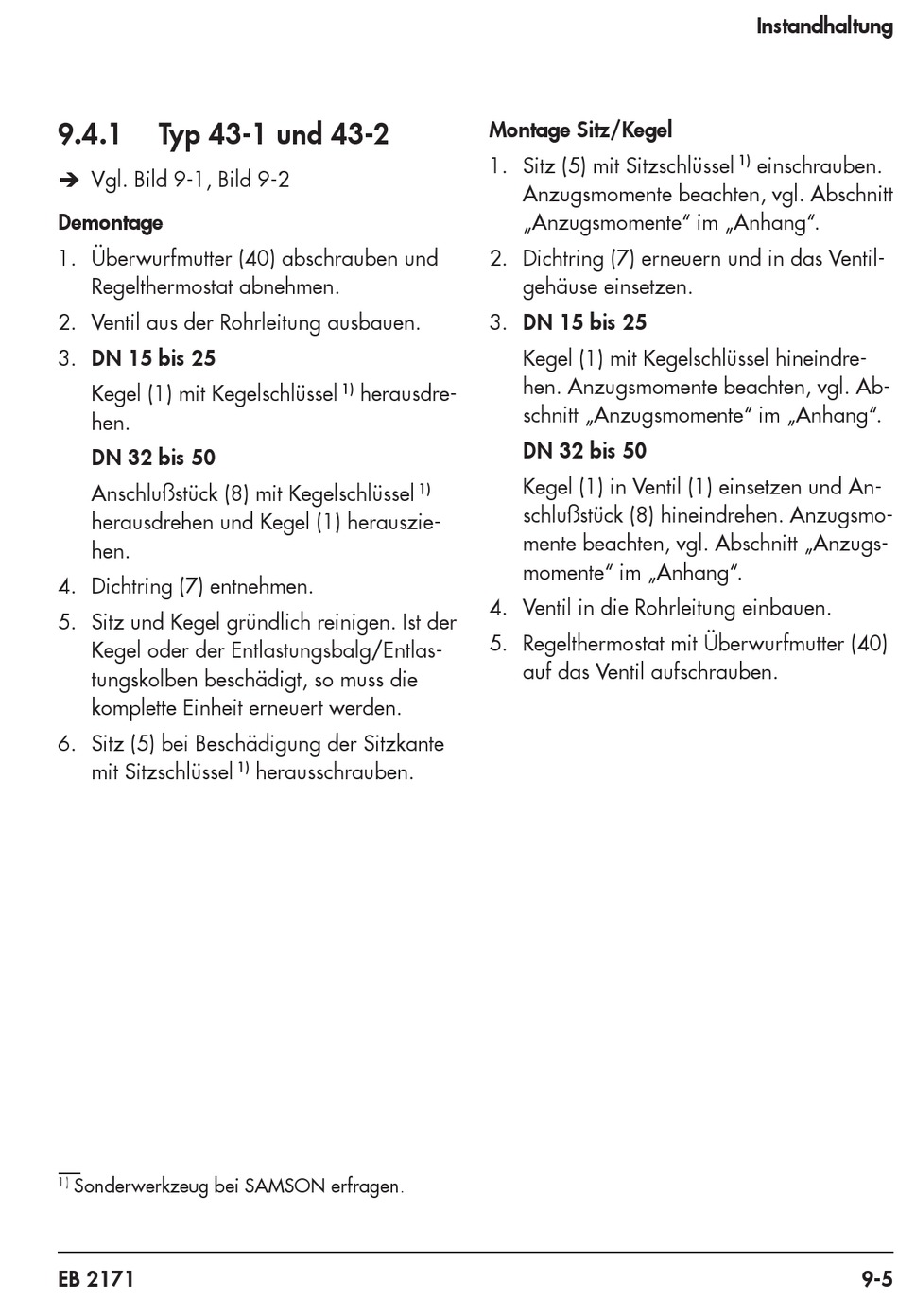

9.4.1
Typ 43-1 und 43-2
Î Vgl. Bild 9-1, Bild 9-2
Demontage
1. Überwurfmutter (40) abschrauben und
Regelthermostat abnehmen.
2. Ventil aus der Rohrleitung ausbauen.
3. DN 15 bis 25
Kegel (1) mit Kegelschlüssel
hen.
DN 32 bis 50
Anschlußstück (8) mit Kegelschlüssel
herausdrehen und Kegel (1) herauszie-
hen.
4. Dichtring (7) entnehmen.
5. Sitz und Kegel gründlich reinigen. Ist der
Kegel oder der Entlastungsbalg/Entlas-
tungskolben beschädigt, so muss die
komplette Einheit erneuert werden.
6. Sitz (5) bei Beschädigung der Sitzkante
mit Sitzschlüssel
Sonderwerkzeug bei SAMSON erfragen.
1)
EB 2171
herausdre-
1)
herausschrauben.
1)
Montage Sitz/Kegel
1. Sitz (5) mit Sitzschlüssel
Anzugsmomente beachten, vgl. Abschnitt
„Anzugsmomente" im „Anhang".
2. Dichtring (7) erneuern und in das Ventil-
gehäuse einsetzen.
3. DN 15 bis 25
Kegel (1) mit Kegelschlüssel hineindre-
hen. Anzugsmomente beachten, vgl. Ab-
schnitt „Anzugsmomente" im „Anhang".
DN 32 bis 50
Kegel (1) in Ventil (1) einsetzen und An-
1)
schlußstück (8) hineindrehen. Anzugsmo-
mente beachten, vgl. Abschnitt „Anzugs-
momente" im „Anhang".
4. Ventil in die Rohrleitung einbauen.
5. Regelthermostat mit Überwurfmutter (40)
auf das Ventil aufschrauben.
Instandhaltung
einschrauben.
1)
9-5
