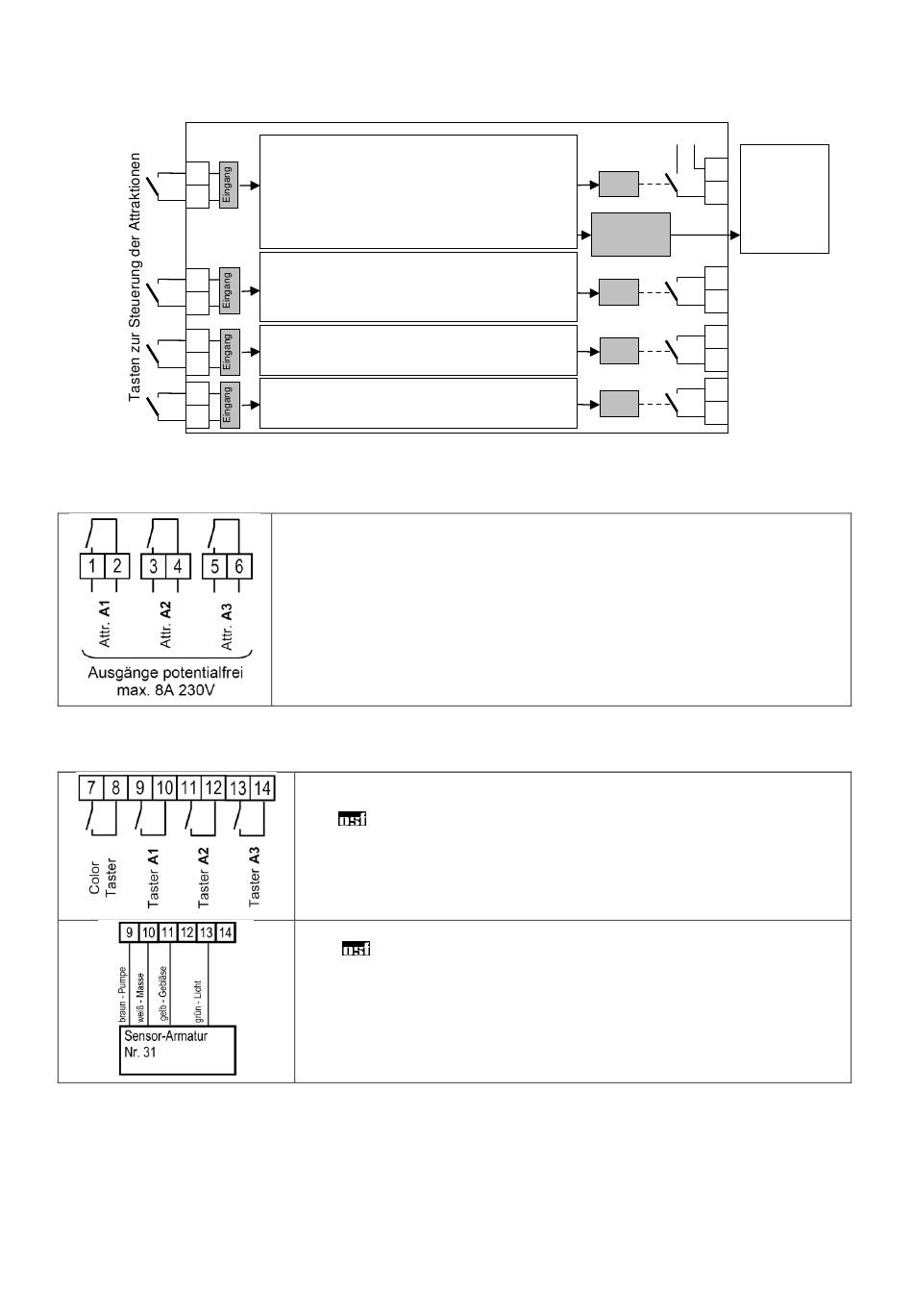

Blockschaltbild der Color-Control.net
Steuerung der Poolbeleuchtung
Timer + Wochenplan,
7
zur richtigen Zeit die richtige Lichtshow
8
15 individuelle DMX-Steuerprogramme
für bis zu 10 Geräte.
Steuerung für Attraktion 1
9
Timer + Wochenplan
10
+ parallele Lichtshow
11
Steuerung für Attraktion 2
12
wie oben
13
Steuerung für Attraktion 3
14
wie oben
Attraktionsausgänge
Zusätzlich zum Farblicht kann die Color-control.net noch 3 weitere Attraktio-
nen ansteuern, Dazu stehen potentialfreie Relaiskontakte zur Verfügung, die
maximal mit 8A/230V belastet werden können.
externe Bedientasten
Zusätzlich zu den Bedienmöglichkeiten im externen Bedienfeld und über
das LAN können Farblicht und Attraktionen auch mit Hilfe externer Taster
(z.B.
Diese Taster können an den Klemmen 7 bis 14 angeschlossen werden. Sie
werden mit ungefährlicher Sicherheitskleinspannung betrieben, so dass sie
auch direkt am Schwimmbecken installiert werden können.
Alternativ können die Attraktionen auch mit Hilfe der Sensor-Armatur Nr. 31
(z.B.
Armatur wird, wie in der Zeichnung ersichtlich, angeschlossen. Sie wird mit
ungefährlicher Sicherheitskleinspannung betrieben, so dass sie auch direkt
am Pool installiert werden kann, jedoch nicht unter der Wasseroberfläche.
Die jeweiligen Tasten dürfen nur kurz (
Seite: 5 (24)
EL-Taster, Art. Nr. 108.100.5150) aus- und eingeschaltet werden.
Art. Nr. 319.000.0571) aus- und eingeschaltet werden. Diese
230V
Verzögerung
Aus 3 sec.
Scheinwerfer
N
DMX Power
Relais
U1
DMX
DMX
DMX-Input
Generator
Signal
1
Relais
2
3
Relais
4
5
Relais
6
< 1 Sekunde) betätigt werden.
