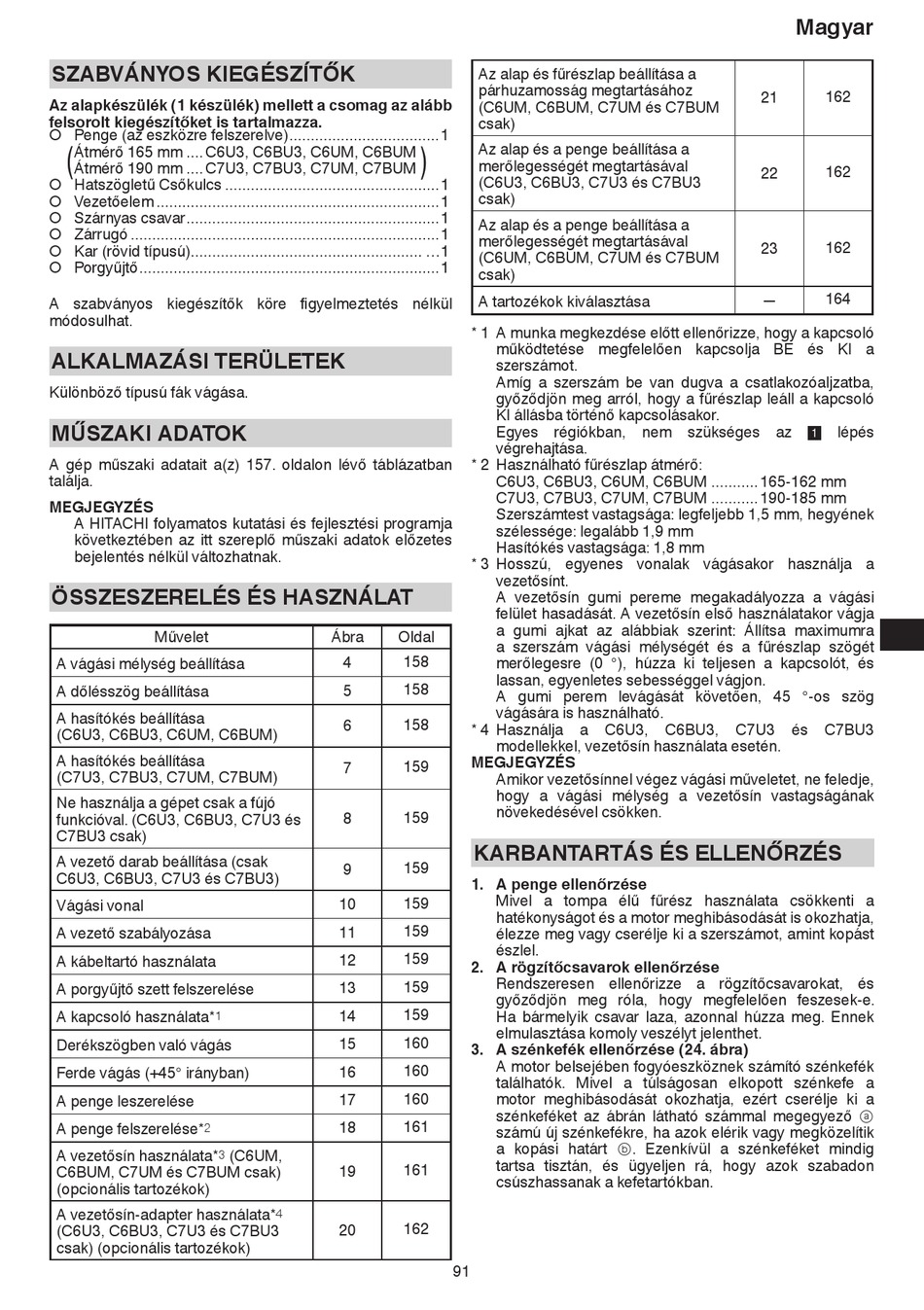

SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 készülék) mellett a csomag az alább
felsorolt kiegészítőket is tartalmazza.
○ Penge (az eszközre felszerelve) ...................................1
Átmérő 165 mm .... C6U3, C6BU3, C6UM, C6BUM
Átmérő 190 mm .... C7U3, C7BU3, C7UM, C7BUM
○ Hatszögletű Csőkulcs ..................................................1
○ Vezetőelem ..................................................................1
○ Szárnyas csavar ...........................................................1
○ Zárrugó ........................................................................1
○ Kar (rövid típusú) ...................................................... ...1
○ Porgyűjtő ......................................................................1
A szabványos kiegészítők köre fi gyelmeztetés nélkül
módosulhat.
ALKALMAZÁSI TERÜLETEK
Különböző típusú fák vágása.
MŰSZAKI ADATOK
A gép műszaki adatait a(z) 157. oldalon lévő táblázatban
találja.
MEGJEGYZÉS
A HITACHI folyamatos kutatási és fejlesztési programja
következtében az itt szereplő műszaki adatok előzetes
bejelentés nélkül változhatnak.
ÖSSZESZERELÉS ÉS HASZNÁLAT
Művelet
A vágási mélység beállítása
A dőlésszög beállítása
A hasítókés beállítása
(C6U3, C6BU3, C6UM, C6BUM)
A hasítókés beállítása
(C7U3, C7BU3, C7UM, C7BUM)
Ne használja a gépet csak a fújó
funkcióval. (C6U3, C6BU3, C7U3 és
C7BU3 csak)
A vezető darab beállítása (csak
C6U3, C6BU3, C7U3 és C7BU3)
Vágási vonal
A vezető szabályozása
A kábeltartó használata
A porgyűjtő szett felszerelése
A kapcsoló használata*
1
Derékszögben való vágás
Ferde vágás (+45° irányban)
A penge leszerelése
A penge felszerelése*
2
A vezetősín használata*
3
C6BUM, C7UM és C7BUM csak)
(opcionális tartozékok)
A vezetősín-adapter használata*
(C6U3, C6BU3, C7U3 és C7BU3
csak) (opcionális tartozékok)
Ábra
Oldal
158
4
158
5
158
6
159
7
159
8
159
9
159
10
159
11
159
12
159
13
159
14
160
15
160
16
160
17
161
18
(C6UM,
161
19
4
162
20
Az alap és fűrészlap beállítása a
párhuzamosság megtartásához
(C6UM, C6BUM, C7UM és C7BUM
csak)
Az alap és a penge beállítása a
merőlegességét megtartásával
(C6U3, C6BU3, C7U3 és C7BU3
csak)
Az alap és a penge beállítása a
merőlegességét megtartásával
(C6UM, C6BUM, C7UM és C7BUM
csak)
A tartozékok kiválasztása
* 1 A munka megkezdése előtt ellenőrizze, hogy a kapcsoló
működtetése megfelelően kapcsolja BE és KI a
szerszámot.
Amíg a szerszám be van dugva a csatlakozóaljzatba,
győződjön meg arról, hogy a fűrészlap leáll a kapcsoló
KI állásba történő kapcsolásakor.
Egyes régiókban, nem szükséges az
végrehajtása.
* 2 Használható fűrészlap átmérő:
C6U3, C6BU3, C6UM, C6BUM ........... 165-162 mm
C7U3, C7BU3, C7UM, C7BUM ........... 190-185 mm
Szerszámtest vastagsága: legfeljebb 1,5 mm, hegyének
szélessége: legalább 1,9 mm
Hasítókés vastagsága: 1,8 mm
* 3 Hosszú, egyenes vonalak vágásakor használja a
vezetősínt.
A vezetősín gumi pereme megakadályozza a vágási
felület hasadását. A vezetősín első használatakor vágja
a gumi ajkat az alábbiak szerint: Állítsa maximumra
a szerszám vágási mélységét és a fűrészlap szögét
merőlegesre (0 °), húzza ki teljesen a kapcsolót, és
lassan, egyenletes sebességgel vágjon.
A gumi perem levágását követően, 45 °-os szög
vágására is használható.
* 4 Használja
a
C6U3,
modellekkel, vezetősín használata esetén.
MEGJEGYZÉS
Amikor vezetősínnel végez vágási műveletet, ne feledje,
hogy a vágási mélység a vezetősín vastagságának
növekedésével csökken.
KARBANTARTÁS ÉS ELLENŐRZÉS
1. A penge ellenőrzése
Mivel a tompa élű fűrész használata csökkenti a
hatékonyságot és a motor meghibásodását is okozhatja,
élezze meg vagy cserélje ki a szerszámot, amint kopást
észlel.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és
győződjön meg róla, hogy megfelelően feszesek-e.
Ha bármelyik csavar laza, azonnal húzza meg. Ennek
elmulasztása komoly veszélyt jelenthet.
3. A szénkefék ellenőrzése (24. ábra)
A motor belsejében fogyóeszköznek számító szénkefék
találhatók. Mivel a túlságosan elkopott szénkefe a
motor meghibásodását okozhatja, ezért cserélje ki a
szénkeféket az ábrán látható számmal megegyező ⓐ
számú új szénkefékre, ha azok elérik vagy megközelítik
a kopási határt ⓑ. Ezenkívül a szénkeféket mindig
tartsa tisztán, és ügyeljen rá, hogy azok szabadon
csúszhassanak a kefetartókban.
91
Magyar
162
21
162
22
162
23
164
―
lépés
1
C6BU3,
C7U3
és
C7BU3
