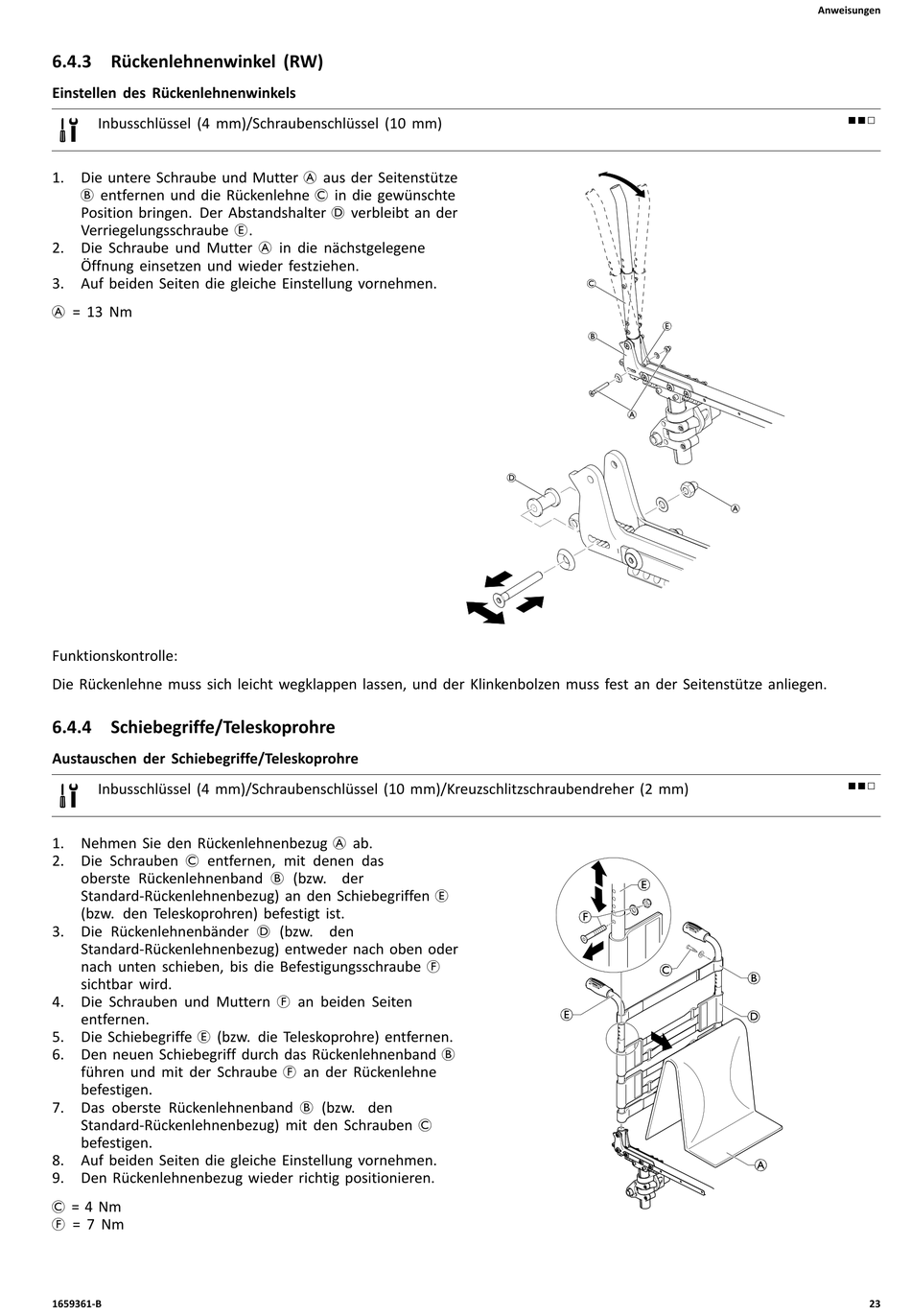

6.4.3 Rückenlehnenwinkel (RW)
Einstellen des Rückenlehnenwinkels
Inbusschlüssel (4 mm)/Schraubenschlüssel (10 mm)
1. Die untere Schraube und Mutter A aus der Seitenstütze
B entfernen und die Rückenlehne C in die gewünschte
Position bringen. Der Abstandshalter D verbleibt an der
Verriegelungsschraube E.
2. Die Schraube und Mutter A in die nächstgelegene
Öffnung einsetzen und wieder festziehen.
3. Auf beiden Seiten die gleiche Einstellung vornehmen.
A = 13 Nm
Funktionskontrolle:
Die Rückenlehne muss sich leicht wegklappen lassen, und der Klinkenbolzen muss fest an der Seitenstütze anliegen.

6.4.4 Schiebegriffe/Teleskoprohre

Austauschen der Schiebegriffe/Teleskoprohre
Inbusschlüssel (4 mm)/Schraubenschlüssel (10 mm)/Kreuzschlitzschraubendreher (2 mm)
1. Nehmen Sie den Rückenlehnenbezug A ab.
2. Die Schrauben C entfernen, mit denen das
oberste Rückenlehnenband B (bzw. der
Standard-Rückenlehnenbezug) an den Schiebegriffen E
(bzw. den Teleskoprohren) befestigt ist.
3. Die Rückenlehnenbänder D (bzw. den
Standard-Rückenlehnenbezug) entweder nach oben oder
nach unten schieben, bis die Befestigungsschraube F
sichtbar wird.
4. Die Schrauben und Muttern F an beiden Seiten
entfernen.
5. Die Schiebegriffe E (bzw. die Teleskoprohre) entfernen.
6. Den neuen Schiebegriff durch das Rückenlehnenband B
führen und mit der Schraube F an der Rückenlehne
befestigen.
7. Das oberste Rückenlehnenband B (bzw. den
Standard-Rückenlehnenbezug) mit den Schrauben C
befestigen.
8. Auf beiden Seiten die gleiche Einstellung vornehmen.
9. Den Rückenlehnenbezug wieder richtig positionieren.
C = 4 Nm
F = 7 Nm
