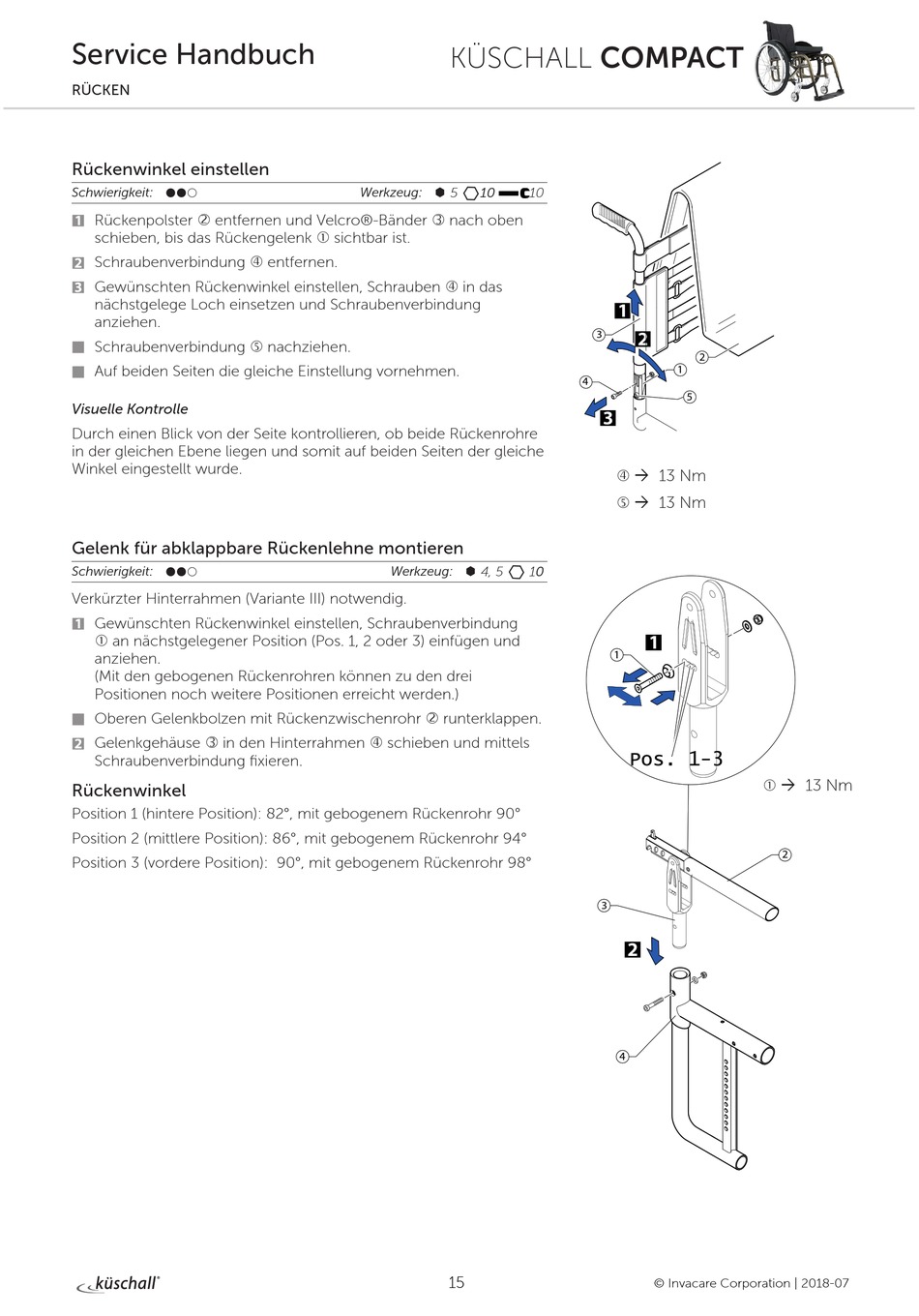

RÜCKEN
Rückenwinkel einstellen
Schwierigkeit:
˜˜™
Rückenpolster ‚ entfernen und Velcro®-Bänder ƒ nach oben
1
schieben, bis das Rückengelenk  sichtbar ist.
Schraubenverbindung „ entfernen.
2
Gewünschten Rückenwinkel einstellen, Schrauben „ in das
3
nächstgelege Loch einsetzen und Schraubenverbindung
anziehen.
Schraubenverbindung … nachziehen.

Auf beiden Seiten die gleiche Einstellung vornehmen.

Visuelle Kontrolle
Durch einen Blick von der Seite kontrollieren, ob beide Rückenrohre
in der gleichen Ebene liegen und somit auf beiden Seiten der gleiche
Winkel eingestellt wurde.
Gelenk für abklappbare Rückenlehne montieren
Schwierigkeit:
˜˜™
Verkürzter Hinterrahmen (Variante III) notwendig.
Gewünschten Rückenwinkel einstellen, Schraubenverbindung
1
 an nächstgelegener Position (Pos. 1, 2 oder 3) einfügen und
anziehen.
(Mit den gebogenen Rückenrohren können zu den drei
Positionen noch weitere Positionen erreicht werden.)
Oberen Gelenkbolzen mit Rückenzwischenrohr ‚ runterklappen.

Gelenkgehäuse ƒ in den Hinterrahmen „ schieben und mittels
2
Schraubenverbindung fixieren.
Rückenwinkel
Position 1 (hintere Position): 82°, mit gebogenem Rückenrohr 90°
Position 2 (mittlere Position): 86°, mit gebogenem Rückenrohr 94°
Position 3 (vordere Position): 90°, mit gebogenem Rückenrohr 98°
KÜSCHALL COMPACT
à 5 10 10
Werkzeug:
Werkzeug: Ã 4, 5 10
15
3
2
1
4
5
à 13 Nm
„
à 13 Nm
…
1
3
4
