6.2 Sitz

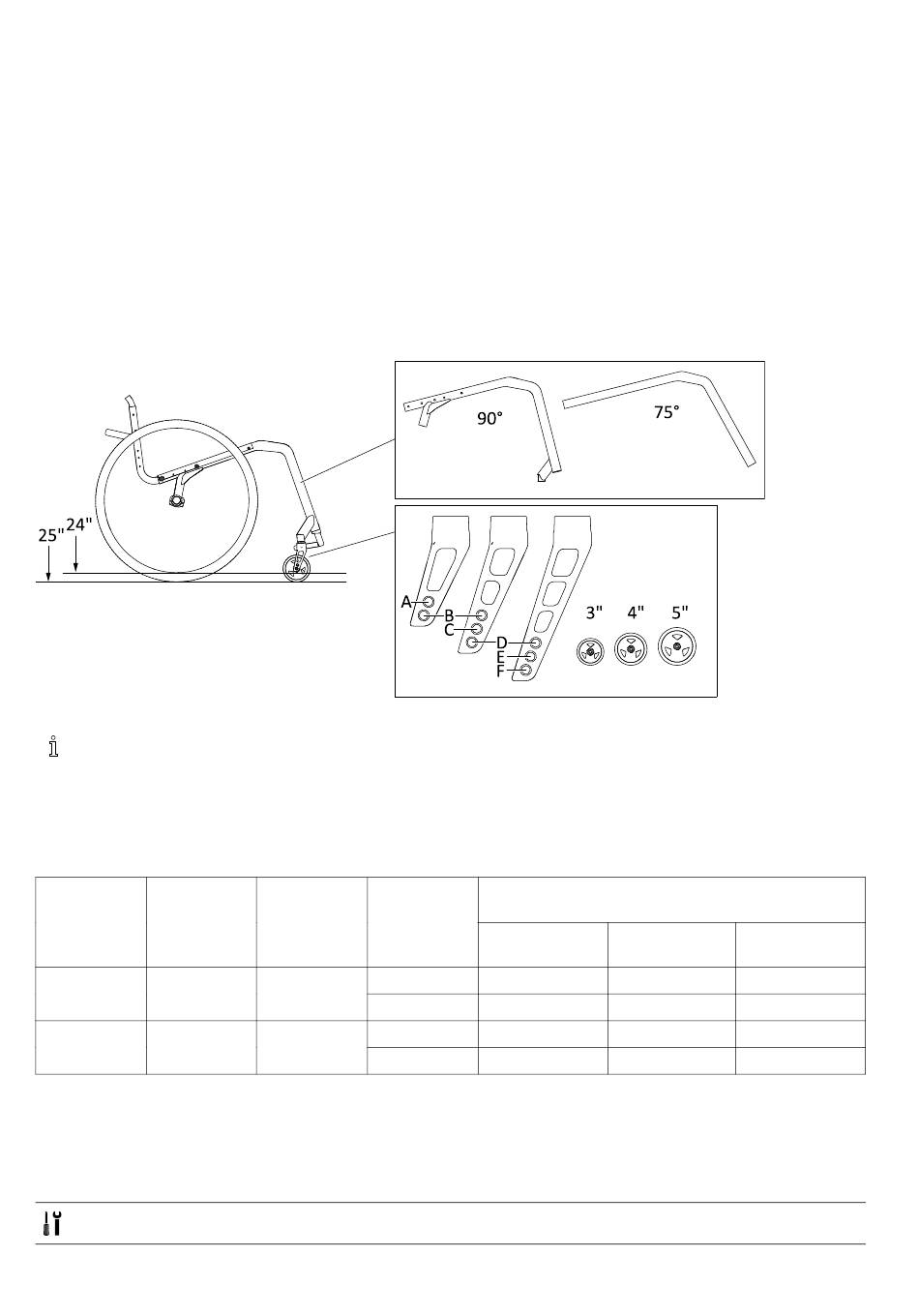

6.2.1 Einstellen der Sitzhöhe (SH)
Die Sitzhöhe kann nur durch den Einbau eines größeren oder kleineren Hinterrads bei gleichzeitiger Verwendung einer
größeren oder kleineren Schwenkrollengabel und Schwenkrolle verändert werden.
Mögliche vordere Sitz-Boden-Abstände (FSTF) [mm]: 450 – 530. Da der Sitzwinkel durch die Konstruktion des Rahmens
vorgegeben ist, ändert sich auch der hintere Sitz-Boden-Abstand (RSTF) um 10 mm.
Die folgenden Einstellungen sind möglich:
Um sicherzustellen, dass der Rahmen gerade ist und die Achsen der Schwenkrollengabeln senkrecht zum Boden
stehen, eine der in der Tabelle aufgeführten Kombinationen wählen:
Vorderer Sitz-Boden-Abstand (FSTF) / hinterer Sitz-Boden-Abstand (RSTF) in Abhängigkeit von Schwenkrollenradgröße,
Schwenkrollengabelgröße/-position und Hinterrad
FSTF [mm] RSTF [mm]
450 – 520 400 – 480
460 – 530 400 – 480

6.2.2 Austauschen des Sitzbezugs

Steckschlüssel (8, 10 mm) / Inbusschlüssel (3, 4, 5 mm)
12
Hinterrad- Rahmentyp
größe
75°
24"
90°
75°
25"
90°
Schwenkrollengabelgröße/-position /
Schwenkrollenradgröße
3"-Schwenkrollen- 4"-Schwenkrollen-
rad
D
B
E
C
5"-Schwenkrollen-
rad rad
C B
—
A
D C
—
B
■■■
