Super Digital Inverter

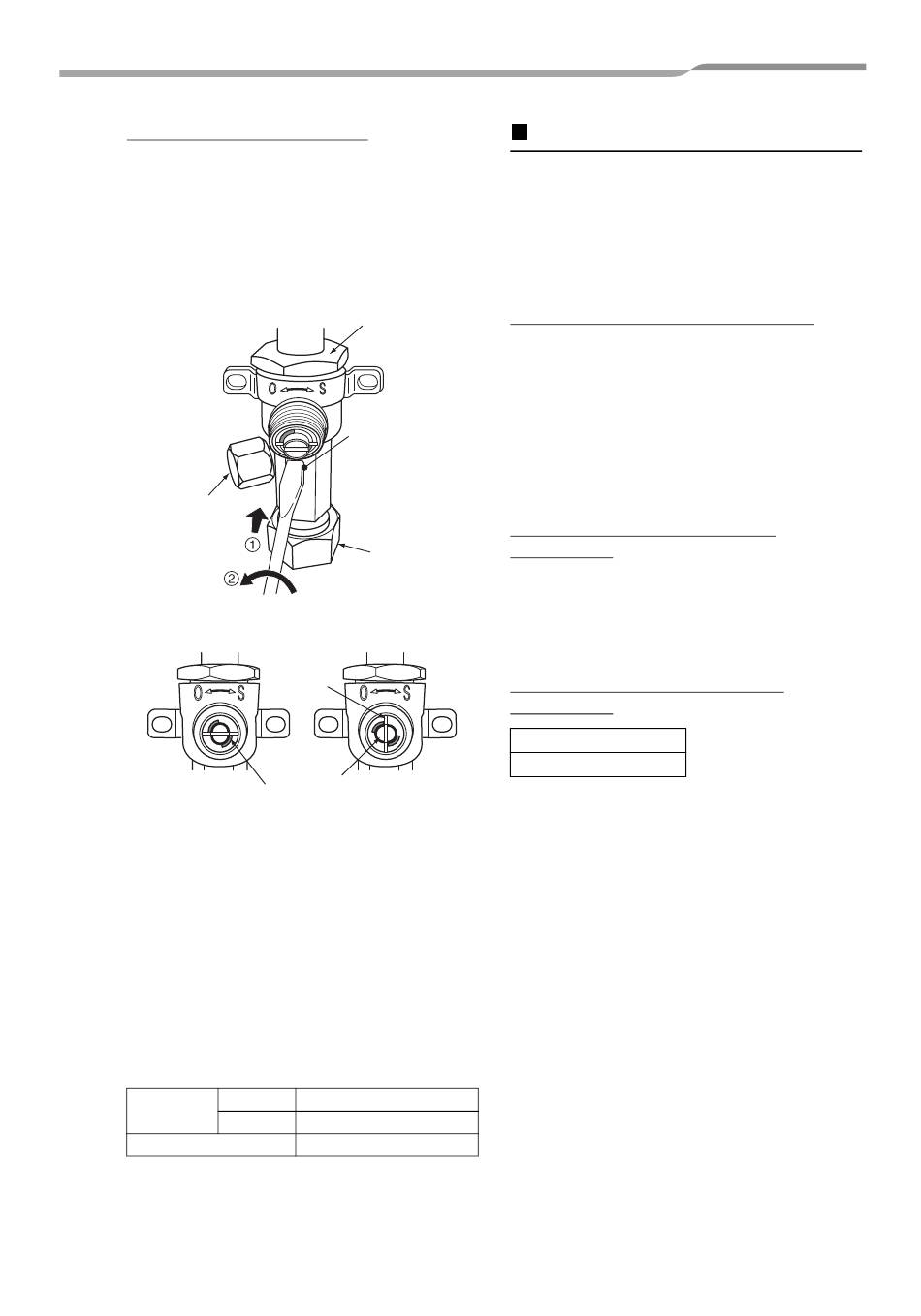

Способ открытия клапана
Тщательно проверьте устройство, а затем
откройте или закройте клапан.
▼ Сторона нагнетания
Откройте клапан 4-мм шестигранным гаечным
ключом.
▼ Сторона всасывания
Зарядный
патрубок
Полностью закрыт
Основной стопор
• Когда клапан полностью открыт после того,
как отвертка достигла стопора, не
прикладывайте момент более 5 Н•м.
Приложение излишнего момента может
привести к повреждению клапана.
Меры предосторожности при обращении с
клапаном
• Откройте шток клапана до упора (стопора).
Дополнительное усилие прикладывать не
нужно.
• Надежно затяните колпачек
динамометрическим ключом.
• Момент затяжки колпачка
Размер
клапана
Зарядный патрубок
15-RU
Клапан
С помощью
плоской отвертки,
поверните его
против часовой
стрелки на 90° до
упора.
Накидная гайка
Положение вентиля
Полностью открыт
Стопорный
штифт
Подвижная часть клапана
(шток)
Ø9,5 мм 33 - 42 Н•м (3,3 - 4,2 кгс•м)
Ø15,9 мм 20 - 25 Н•м (2,0 - 2,5 кгс•м)
14 - 18 Н•м (1,4 - 1,8 кгс•м)
Добавление хладагента
Данная модель является незаправляемой
моделью с 30 м трубопроводом. Она не
требует добавления хладагента при длине
трубопровода менее 30 м. При длине
трубопровода более 30 м необходимо
добавить требуемое количество хладагента.
Порядок добавления хладагента
1. После вакуумирования трубопровода,
закройте клапаны и заправьте хладагент.
При этом кондиционер работать не должен.
2. Если заправка требуемого количества
хладагента не удается, заправьте
требуемое количество хладагента через
зарядный клапан со стороны всасывания во
время охлаждения.
Требования по добавлению
хладагента
Добавляйте жидкий хладагент.
При добавлении газообразного хладагента,
его состав меняется, что вредит нормальной
работе.
Дополнительное количество
хладагента
31~75 м: L
40 г ×(Д-30)
• L: Длина трубопровода
• Дополнительное количество хладагента для
двойных внутренних блоков указано в
Руководстве по установке, которое
прилагается к отводному трубопроводу
(продается отдельно).
• При использовании 30 метрового (или
короче) трубопровода, количество
хладагента уменьшаться не должно.
– 207 –
