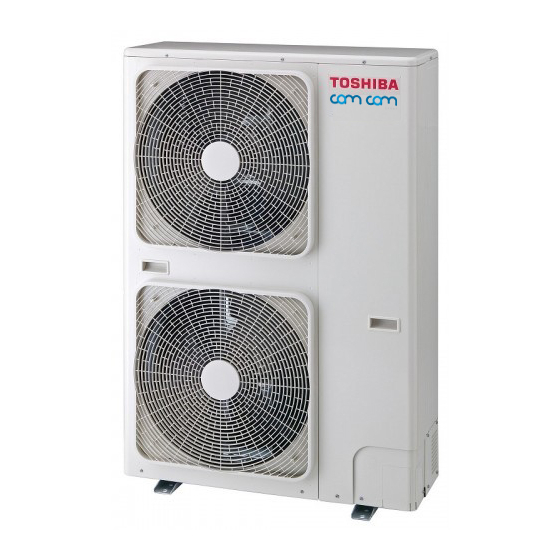

Seite 1 Vente interdite au grand public Kein öffentlicher Zugang Model name: Non accessibile a clienti generici No destinado al público en general RAV-SP1104AT-E Não acessível ao público em geral Niet geschikt voor huishoudelijk gebruik RAV-SP1104ATZ-E Μη προσβάσιμο από το γενικό κοινό...
Seite 50 Outdoor Unit Installation Manual Super Digital Inverter Bitte lesen Sie sich dieses Installationshandbuch sorgfältig durch, bevor Sie das Klimagerät installieren. • Dieses Handbuch beschreibt die Installation des Außengeräts. • Für die Installation des Innengeräts befolgen Sie bitte das Installationshandbuch, das mit dem Innengerät mitgeliefert wird.
Seite 51: Zubehör Und Kühlmittel
Outdoor Unit Installation Manual Super Digital Inverter ZUBEHÖR UND KÜHLMITTEL Zubehör Teilename Anz. Form Einsatz Außengerät Dieses Handbuch (Dem Kunden direkt auszuhändigen.) Installationshandbuch Drainage-Nippel Wasserdichte Gummikappe Schutzhülse Zum Leitungsschutz (Leitungsabdeckung) Schutzkanal Zum Kanalschutz (Leitungsabdeckung) Kühlmittelleitungssystem • Rohrleitungsmaterial für herkömmliches Kühlmittel kann nicht verwendet werden. •...
Seite 52: Sicherheitsvorkehrungen
Outdoor Unit Installation Manual Super Digital Inverter SICHERHEITSVORKEHRUNGEN • Stellen Sie sicher, dass alle lokalen, nationalen und internationalen Vorschriften eingehalten werden. • Lesen Sie diese „SICHERHEITSVORKEHRUNGEN“ sorgfältig, bevor Sie mit der Installation beginnen. • Alle nachfolgend beschriebenen Punkte enthalten wichtige Informationen zu Ihrer Sicherheit. Sie müssen unbedingt eingehalten werden.
Seite 53: Installation Von Klimageräten Mit Modernen Kühlmitteln
Outdoor Unit Installation Manual Super Digital Inverter WARNUNG • Wenn das Klimagerät den Raum nicht zufrieden stellend kühlt oder heizt, wenden Sie sich an den Händler, bei dem Sie das Gerät erworben haben. Grund ist meist austretendes Kühlmittel. Falls im Rahmen einer Reparatur Kühlmittel nachgefüllt werden muss, erfragen Sie beim Techniker Details zur Reparatur.
Seite 54: Erforderliches Werkzeug/Geräte Und Sicherheitshinweise
Outdoor Unit Installation Manual Super Digital Inverter Erforderliches Werkzeug/Geräte und Sicherheitshinweise Legen Sie die Werkzeuge und Geräte, die in der folgenden Tabelle aufgelistet werden, bereit, bevor Sie mit der Installation beginnen. Es dürfen nur die neuen Werkzeuge und Geräte verwendet werden. Legende : Neu (nur für die Verwendung mit R410A.
Seite 55: Auswahl Der Installation
Outdoor Unit Installation Manual Super Digital Inverter AUSWAHL DER INSTALLATION Vor der Installation Erdung Beachten Sie vor der Installation folgende Punkte. WARNUNG Vergewissern Sie sich, dass das Gerät korrekt Länge der Kühlmittelleitung geerdet ist. Länge der Eine nicht fachgerechte Erdung kann einen Kühlmittelleitung elektrischen Schlag zur Folge haben.
Seite 56 Outdoor Unit Installation Manual Super Digital Inverter Installationsort VORSICHT 1. Installieren Sie das Außengerät so, dass WARNUNG die Abluft nicht blockiert wird. 2. Wenn das Außengerät an einem Platz Installieren Sie das Außengerät korrekt an installiert ist, der ständig starkem Wind einem Ort, der für das Gewicht des Geräts ausgesetzt ist, wie zum Beispiel an einer ausgelegt ist.
Seite 57: Zur Installation Benötigter Platz
Outdoor Unit Installation Manual Super Digital Inverter Zur Installation benötigter Platz (Einheit: mm) Hindernis auf der Rückseite Hindernis auf der Vorderseite ▼ Oberseite frei ▼ Oberseite frei 1. Einzelgerätinstallation 1. Einzelgerätinstallation 2. Hindernisse sowohl rechts als auch links 2. Reiheninstallation von zwei oder mehr Geräten Die Höhe des Hindernisses muß...
Seite 58: Reiheninstallation Sowohl Vorne Als Auch Hinten
Outdoor Unit Installation Manual Super Digital Inverter 2. Reiheninstallation von zwei oder mehr Geräten • Installieren Sie den Sockel und die vibrationsresistenten Gummiplatten, um die Unterseite des Standbeins zu stützen, das die Unterfläche des Außengeräts berührt. * Wenn Sie den Sockel für ein Außengerät installieren, dessen Leitungen nach unten weisen, berücksichtigen Sie den Verlauf der Leitungen.
Seite 59 Outdoor Unit Installation Manual Super Digital Inverter • Erfolgt der Wasserablauf über einen Schlauch, installieren Sie den Drainage-Nippel und die wasserdichte Gummikappe und verwenden Sie einen handelsüblichen Schlauch (Innendurchmesser: 16 mm). Dichten Sie die Schrauben mit Silikon oder einem ähnlichen Material ab, damit kein Wasser herabtropfen kann.
Seite 60: Kühlmittelleitungen
Outdoor Unit Installation Manual Super Digital Inverter KÜHLMITTELLEITUNGEN Ausbrechen der Optionale Installationsteile Leitungsdurchführung (bauseitig bereitzustellen) Teilebezeichnung Anz. Kühlmittelleitungen Flüssigkeitsseitig: Ø9,5 mm Jeweils 1 Gasseitig : Ø15,9 mm Rohrleitungsisolierung (Polyethylenschaum, 10 mm stark) C Kitt, PVC-Bänder Jeweils 1 Hinten Kühlmittel- Anschlussdeckel Rohrleitungsanschluss Seite VORSICHT...
Seite 61 Outdoor Unit Installation Manual Super Digital Inverter Anziehen der Sie können jedoch auch die herkömmlichen Werkzeuge Verbindungen benutzen. In diesem Fall müssen Sie jedoch die 1. Richten Sie die Rohre mittig zueinander aus Bördelhöhe des und ziehen Sie die Bördelmutter so weit es geht Kupferrohres entsprechend mit den Fingern fest.
Seite 62: Länge Der Kühlmittelleitungen
Outdoor Unit Installation Manual Super Digital Inverter • Der Druck in einem R410A-System liegt um VORSICHT etwa das 1,6-fache höher als bei R22- Systemen. 1. Setzen Sie den Schraubenschlüssel nicht Ziehen Sie daher die gebördelten an der Kappe oder dem Deckel an. Rohrverbindung, die Raum- und Außengerät Das Ventil kann beschädigt werden.
Seite 63: Entlüftung
Outdoor Unit Installation Manual Super Digital Inverter ENTLÜFTUNG Dichtigkeitstest Ziehen Sie vor dem Dichtigkeitstest die Spindelventile auf der Gas- und der Flüssigkeitsseite nochmals an. Befüllen Sie die Leitung über die Wartungsöffnung mit Stickstoff, bis der Prüfdruck von (4,15 Mpa) erreicht ist, um den Dichtigkeitstest durchzuführen. Pumpen Sie den Stickstoff nach Abschluss des Dichtigkeitstests ab.
Seite 64: Nachfüllen Von Kühlmittel
Outdoor Unit Installation Manual Super Digital Inverter Nachfüllen von Kühlmittel So öffnen Sie das Ventil Überprüfen Sie die Struktur und öffnen/schließen Bei diesem Modell handelt es sich um ein Modell, Sie das Ventil anschließend. für das bei einer Kühlmittelleitungslänge von bis zu 30 m kein Kühlmittel nachgefüllt werden muss.
Seite 65: Elektroinstallation
Outdoor Unit Installation Manual Super Digital Inverter ELEKTROINSTALLATION Befestigen Sie diese Kabel außerdem mit der WARNUNG Befestigungsplatte des Leitungsventil und den Kabelklemmen im Schaltkasten. 1. Verwenden Sie die angegebenen Kabel, überprüfen Sie ihre Verbindung und Schaltkasten befestigen Sie sie sicher, sodass eine externe Belastung der Kabel den Verbindungsteil der Klemmen nicht Befesti-...
Seite 66: Anschluss Der Kabel
Outdoor Unit Installation Manual Super Digital Inverter Anschluss der Kabel VORSICHT 1. Schließen Sie das Verbindungskabel entsprechend der Nummerierung auf den • Für die Stromversorgungsleitung des Klemmleisten des Außen- und Raumgeräts an. Klimageräts muss eine Sicherung installiert H07 RN-F oder 60245 IEC 66 (1,5 mm oder werden.
Seite 67: Erdung
Outdoor Unit Installation Manual Super Digital Inverter ERDUNG WARNUNG • Stellen Sie sicher, dass das Erdungskabel angeschlossen ist. (Erdungsarbeiten) Eine ungenügende Erdung kann einen Stromschlag verursachen. Schließen Sie das Erdungskabel entsprechend der gültigen technischen Vorgaben korrekt an. Der Anschluss eines Erdungskabels ist wichtig, um einen elektrischen Schlag und Lärmbelästigung sowie ein elektrisches Aufladen der Oberfläche des Außengeräts aufgrund von Hochfrequenzen des Frequenzumwandlers (Inverter) des Außengeräts zu verhindern.
Seite 68: Vor Ort Durchzuführende Funktionen
Outdoor Unit Installation Manual Super Digital Inverter VOR ORT DURCHZUFÜHRENDE FUNKTIONEN Nachtbetrieb • Wenn Sie eine Ø19,1 mm-Leitung verwenden, stellen Sie Bit 3 von SW802 (Schalter für vorhandene Leitungen) auf der Leiterplatte des • Wenn Sie einen im Handel erhältlichen Timer und Außengeräts auf ON.
Seite 69: Fehlersuche
Outdoor Unit Installation Manual Super Digital Inverter FEHLERSUCHE Anhand der LED-Leuchten auf der Leiterplatte des Außengeräts können Sie, zusätzlich zu den angezeigten Codes auf der Fernbedienung des Raumgeräts, eine Fehlersuche vornehmen. Verwenden Sie die LED-Leuchten und die Fehlercodes für unterschiedliche Überprüfungen. Weitere Informationen zu den auf der Fernbedienung des Raumgeräts angezeigten Fehlercodes werden im Installationshandbuch des Raumgeräts beschrieben.
Seite 70 Outdoor Unit Installation Manual Super Digital Inverter * Die LED-Leuchten und DIP-Schalter befinden sich unten links auf der Leiterplatte des Außengeräts. SW801 SW800 Vergrößerte Ansicht der LEDs D800 D801 D800 SW804 D801 D802 D802 D803 D803 D804 D805 SW803 D804 D805 SW802 –...
Seite 71: Anhang
„Rohrleitung und Wandstärke“ angegeben, müssen Abzweigleitung für Simultan-Betrieb Sie neue Leitungen verwenden. • Bei diesen Systemen können die von TOSHIBA • Der Betriebsdruck von R410A ist hoch (etwa 1,6 vorgeschlagenen Abzweigleitungen wieder mal höher, als der von R22 und R407C). Daher verwendet werden.
Seite 72 Outdoor Unit Installation Manual Super Digital Inverter Vorhandene Leitungen: Kann nicht Sind die vorhandenen Leitungen nicht verschlissen oder verwendet werden. verkratzt? • Neue Leitungen verwenden. NEIN NEIN Können die vorhandenen Klimageräte in Betrieb genommen werden? • Zum Reinigen der Leitungen und zur Rückgewinnung des Öls.
Seite 73 Suecia l, Piso 1 Camaxide Graz Österreich 2794-043 Portugal GT Phelan Unit 30 Southern DOLPHIN NV, Fotografi Irland Cross Business Park Bray Toshiba Carrier UK Ltd Belgien elaan 12, B-2610, Co Wicklow Irland Porsham Close, Belliver Ind. Antwerpen Belgien Est. Plymouth, Devon, PL6 Carrier SpA Via R.
Seite 242 ENGLISH ITALIANO This product contains fluorinated greenhouse gases covered by the Kyoto Protocol Questo prodotto contiene gas fluorurati che rientrano nel protocollo di Kyoto Chemical Name of Gas R410A Nome chimico del gas R410A Global Warming Potential (GWP) of Gas 1 975 Potenziale di riscaldamento globale (GWP) del gas 1 975...
Seite 244 EH99859101...
