Super Digital Inverter

Como ligar

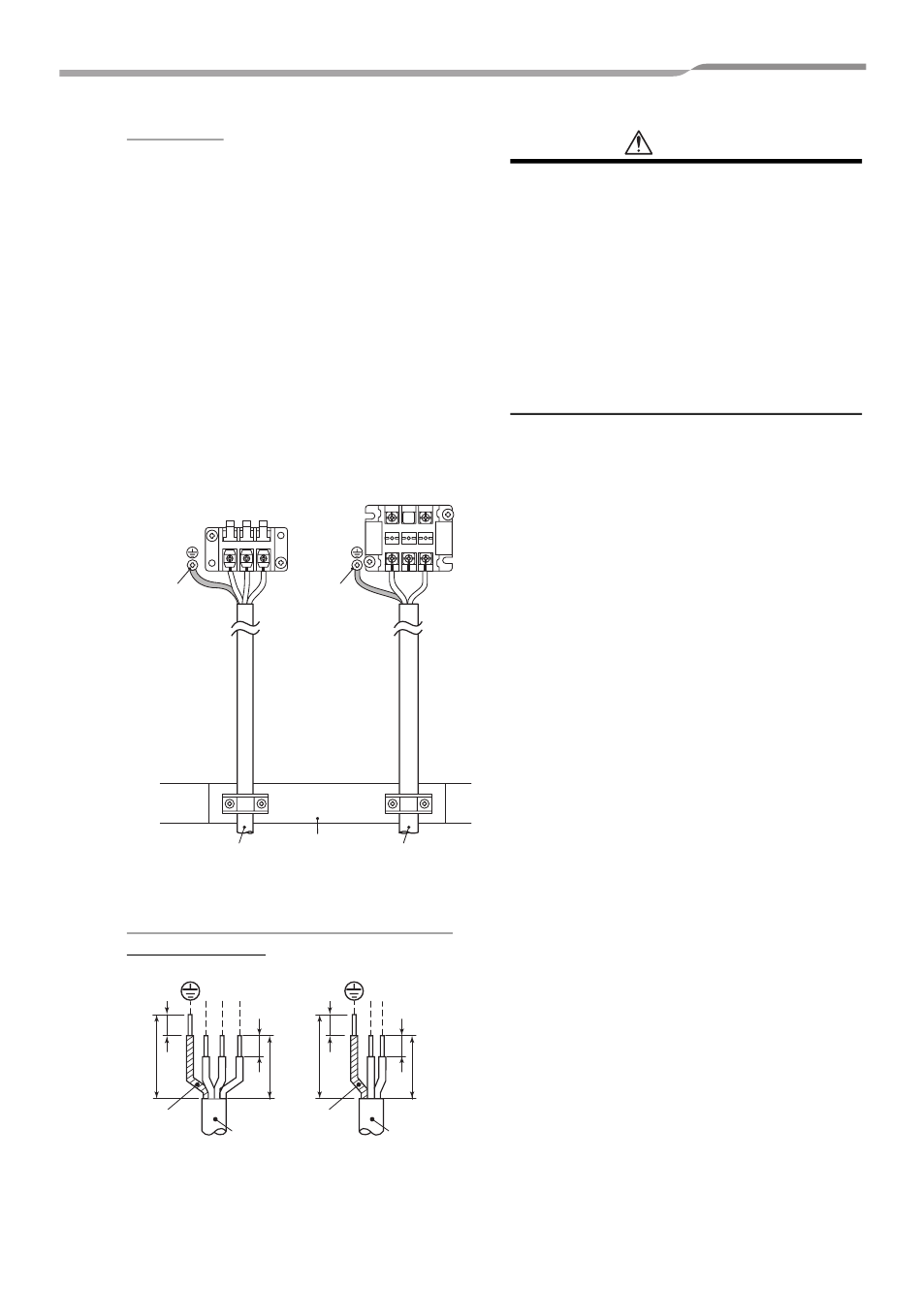

1. Ligue o cabo de ligação ao terminal identificado
com os respectivos números no bloco de
terminais da unidade interior e exterior
H07 RN-F ou 60245 IEC 66 (1,5 mm
superior).
2. Quando ligar o cabo de ligação ao terminal da
unidade exterior, impeça a infiltração de água
na unidade exterior.
3. Isole os cabos não blindados (condutores) com
fita de isolamento eléctrico. Proceda de forma
a que não toquem em nenhuma peça eléctrica
ou metálica.
4. Para ligações entre cabos, não utilize juntas de
fios no percurso.
Utilize fios suficientemente compridos para
cobrir toda a distância.
Parafuso
terra
Cabo de ligação
Comprimento do cabo eléctrico e do
cabo de ligação
10
50
Fio de terra
17-PT
Para o bloco de Bloco de terminais da
terminais da unidade alimentação eléctrica
interior
1 2 3
Parafuso
terra
Placa de fixação
da válvula de
tubagem
10
1 2 3
10
50
30
(mm)
Fio de terra
Cabo de ligação
• O fusível de instalação tem de ser utilizado para
o cabo de alimentação eléctrica deste ar
2 ou
condicionado.
• Uma instalação incorrecta/incompleta pode
provocar um incêndio eléctrico ou fumo.
• Prepare uma alimentação eléctrica exclusiva
para o ar condicionado.
• Este produto pode ser ligado à tomada.
Ligação à instalação fixa :
Terá de ser incorporado na instalação fixa um
interruptor que desligue todos os pólos e que
tenha uma separação mínima de contacto de
3 mm.
L N
Cabo de
alimentação
eléctrica
L N
10
40
Cabo de
alimentação
eléctrica
– 137 –
Outdoor Unit Installation Manual
ATENÇÃO
