Super Digital Inverter
7

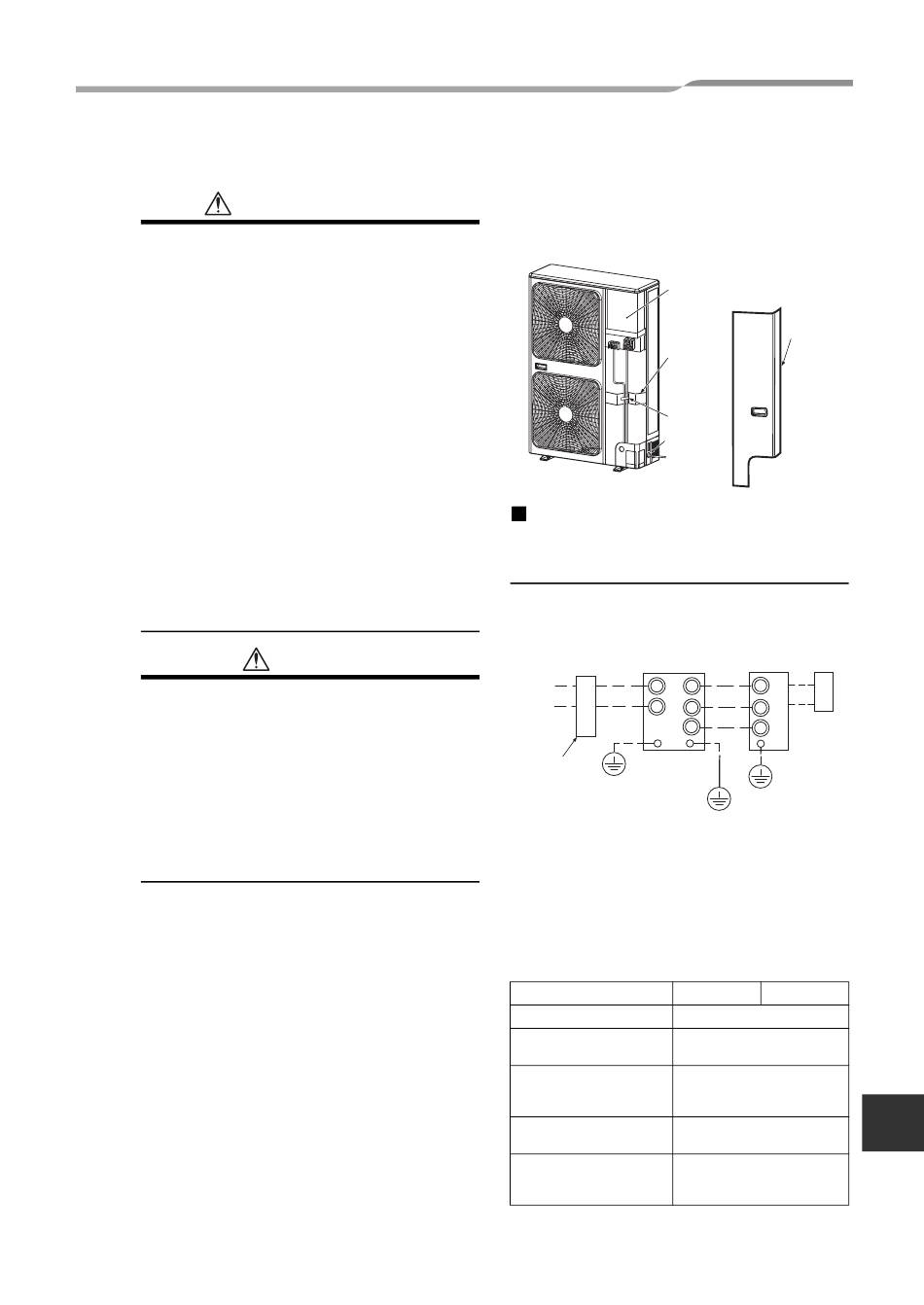

ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
ПРЕДУПРЕЖДЕНИЕ
1. Используйте для проводки указанные
кабели, надежно соедините их и жестко
зафиксируйте, чтобы внешнее
воздействие, оказываемое на провода, не
влияло на соединения в разъемах.
Неплотное соединение или закрепление
может привести к пожару и т.д.
2. Обязательно подключайте провод
заземления. (Выполните работы по
заземлению)
Незамкнутое заземление может вызвать
поражение электрическим током.
Не присоединяйте провода заземления к
газовым, водопроводным трубам,
громоотводам или проводам заземления
телефонной проводки.
3. Устройство должно быть установлено в
соответствии с государственными
нормами электротехнических работ.
Короткое замыкание конденсатора цепи
питания или незавершенная установка могут
привести к поражению электрическим током
или возгоранию.
• Неправильная проводка может стать
причиной сгорания некоторых электрических
элементов.
• Обязательно используйте зажимы для
провода, прилагаемые к изделию.
• Не повредите и не поцарапайте токоведущую
жилу и внутреннюю изоляцию силовых и
соединительных проводов при их зачистке.
• Используйте силовые и соединительные
кабели указанной толщины, типа и
необходимые защитные устройства.
• При снятии панели на передней части
открываются электрические компоненты.
• В отверстие может быть установлен
металлическая труба для прокладки
проводки. Если размер отверстия меньше
трубы для проводки проводки, рассверлите
отверстие до требуемого размера.
• Обязательно зафиксируйте силовые кабели
и соединительные кабели внутреннего и
внешнего блоков хомутами вдоль
соединительной трубы таким образом,
чтобы провода не касались компрессора или
выпускной трубы. (Компрессор и выпускная
труба нагреваются.)
ВНИМАНИЕ
– 208 –
Outdoor Unit Installation Manual
Более того, обязательно закрепите эти кабели
с помощью крепежной панели задвижки
трубопровода и хомутами, хранящимися в
отделении для запасных электрических частей.
Отделение запасных
электрических частей
Крепежная
панель
клапана
трубопровода
Хомут
Отверстие
для трубы
Проводка между
внутренним и внешним
блоками
Прерывистыми линиями показана проводка,
выполняемая на месте.
(Основная
цепь)
L
Входная
мощность
N
220-240 В~,
50 Гц
Внешний
Прерыватель
блок
тока утечки
Земля
• Подключите соединительные кабели
внешнего и внутреннего блоков к
идентичным номерам контактов контактной
колодки каждого блока.
Неправильное подключение может привести
к неисправности.
К кондиционеру необходимо подключить
кабель питания так, как описано ниже.
Модель RAV-
Питание
Максимальный
рабочий ток
Номинал
изоляционного
предохранителя
H07 RN-F или 60245 IEC
Силовой кабель
66 (2,5 мм
Соединительные
H07 RN-F или 60245 IEC
кабели внутреннего и
66 (1,5 мм
внешнего блоков
Панель
(Соединительные
кабели внутреннего и
внешнего блоков)
1
1
2
2
Пульт
3
3
дистанционного
управления
Внутренний
блок
Земля
Земля
SP110
SP140
220-240 В~, 50 Гц
22,8 А
25 А
(могут использоваться
все типы)
2
или больше)
2
или больше)
RU
16-RU
