3.5 Hydraulik

3.5.1 Spezielle Sicherheitshinweise

• Beim Anschließen der Hydraulik-
schläuche an die Traktorhydraulik
muss das System beidseitig drucklos
sein!
• Bei der Suche nach Leckstellen we-
gen Verletzungsgefahr geeignete
Hilfsmittel verwenden und Schutzbrille
tragen.
• Unter hohem Druck austretende Flüs-
sigkeiten (Hydrauliköl) können die
Haut durchdringen und schwere
Verletzungen verursachen! Bei Verlet-
zungen sofort einen Arzt aufsuchen!
Infektionsgefahr.

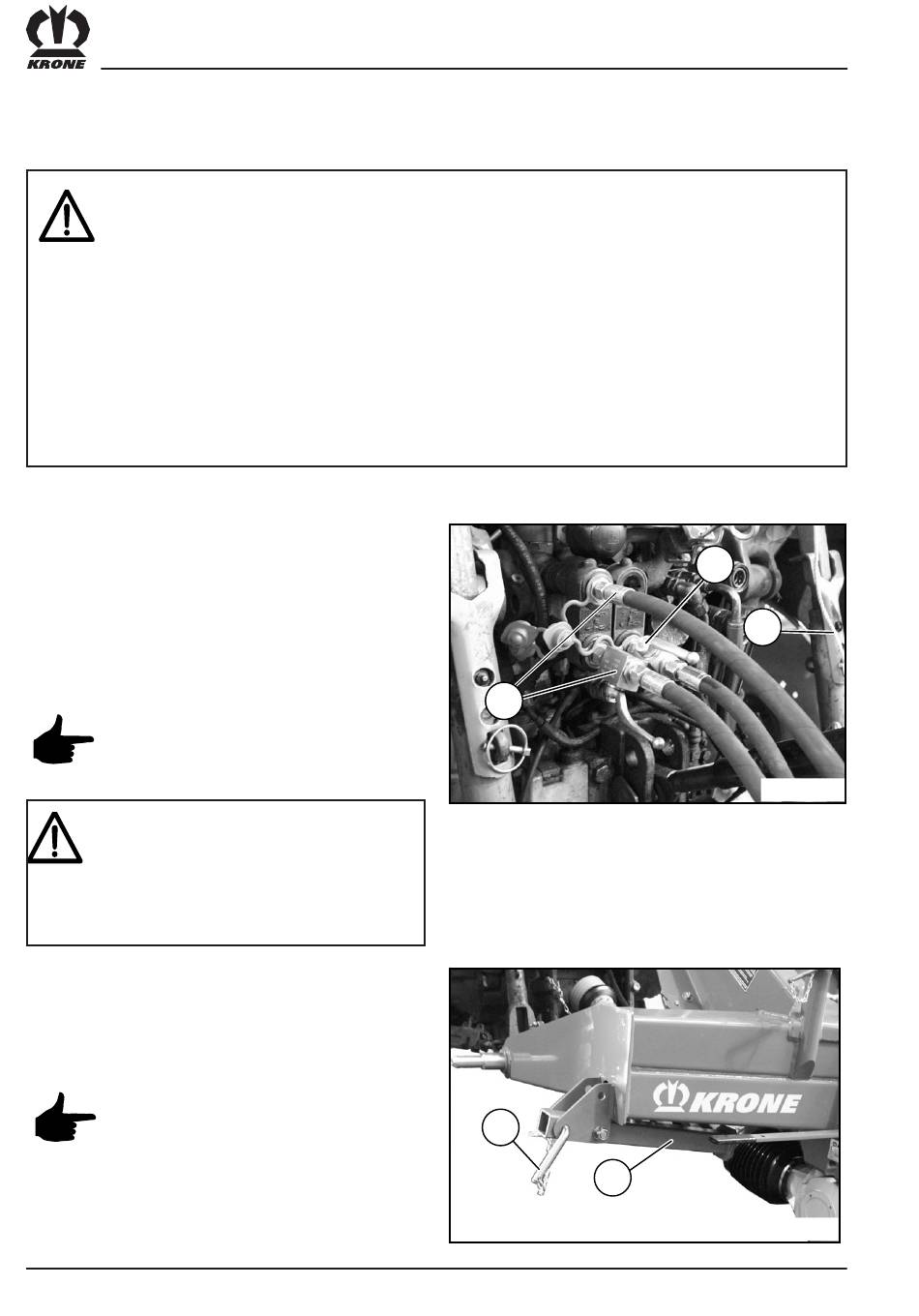

3.5.2 Anschluss der Hydraulikleitung

Am Traktor wird für den Betrieb des Scheibenmähers ein
einfachwirkendes und ein doppelwirkendes Steuerventil
benötigt. Der Hydraulikschlauch (1) zum Ausheben des
Mähholms wird am einfachwirkenden Steuerventil ange-
schlossen. Die beiden anderen Hydraulikschläuche (2)
zum Schwenken des Mähholms werden an das doppel-
wirkende Steuerventil angeschlossen. Das Betätigungs-
seil (3), zum Schwenken des Mähholms in "Transport-
stellung" ,wird an geeigneter Stelle am Traktor befestigt.
Beim Einkuppeln des Hydraulikschlau-
ches muss sich das Hydrauliksteuergerät
in Schwimmstellung oder in der Position
"Senken" befinden.
• Das Betätigungsseil muss so verlegt
werden, dass es in Transport und
Arbeitsstellung keine unbeabsichtigten
Bewegungen auslösen kann.
• Das Betätigungsseil darf nicht mit der
Bereifung des Traktors in Berührung
kommen.
3.5.3 Abstellstütze
Die Abstellstütze (2) muss in Arbeitsstellung des
Scheibenmähers eingeklappt und durch den Bolzen (1)
verriegelt sein.
Vor Inbetriebnahme sicherstellen, dass
die Abstellstütze eingeklappt und mit
einem Bolzen gesichert ist!
III - 4
• Vor dem Abkuppeln der Schläuche und
vor Arbeiten an der Hydraulikanlage
Druck ablassen!
• Hydraulikschlauchleitungen regelmäßig
kontrollieren und bei Beschädigung und
Alterung austauschen! Die Austausch-
schlauchleitungen müssen den techni-
schen Anforderungen des Geräteher-
stellers entsprechen.
