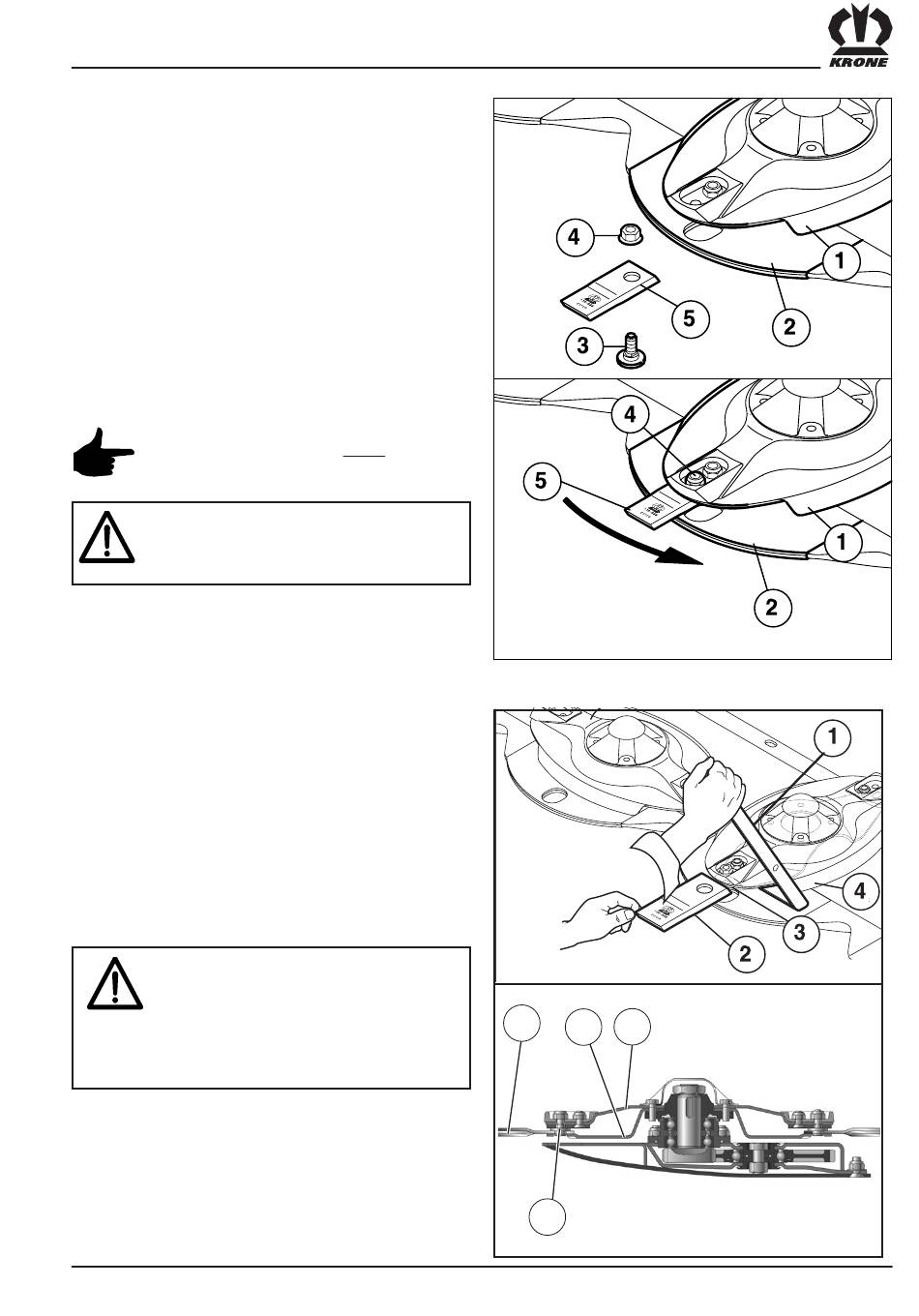

5.9 Messerwechsel an Mähtellern
mit Messerschraubverschluß
• Zur Montage Messer (5) zwischen Verschleißkufe(2)
und Mähteller (1) einführen.
• Haltebolzen (3) von unten durch die Verschleißkufe,
durch das Messer und den Mähteller
stecken.
• Sicherungsmutter (4) von oben auf den Haltebolzen
drehen und fest anziehen. (Anzugsmoment s.h.
Kapitel 5.2)
• Vorgang wiederholt sich für alle Messer, auch
an den Mähtrommeln.
Die Sicherungsmutter (4) zur Sicherung
der Haltebolzen darf nur 1-mal benutzt
werden.
Nach dem Messerwechsel den ein-
wandfreien Sitz und die freie Beweg-
lichkeit der Messer kontrollieren.
rechtsdrehendes Messer
linksdrehendes Messer
• Nach der Messermontage Schutzvorrichtung
wieder runterklappen.
5.10 Messerwechsel an Mähtellern
mit Messerschnellverschluß
• Spezialwerkzeug (1) {Messerschlüssel} zwischen
Messerteller (4) und Blattfeder (3) schieben und mit
einer Hand herunterdrücken.
• Neues Messer (2) auf Haltebolzen führen und
Messerschlüssel wieder hochkommen lassen.
Nach dem Messerwechsel sind die
Messer (2) und die Blattfedern (3) auf
den Messerhaltebolzen (5) auf ein
einwandfreien Sitz zu kontrollieren.
Die Messer (2) müssen auf den Messer-
haltebolzen (5) frei beweglich sein.
rechtsdrehendes Messer
linksdrehendes Messer
• Nach der Messermontage Schutzvorrichtung
wieder runterklappen.
Best.-Nr.: 139-889
Best.-Nr.: 139-888
Best.-Nr.: 139-889
Best.-Nr.: 139-888
2
3 4
5
Wartung
EC-0-006
EC-1-007
V - 7
