Montage
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V 3N AC über Saunasteuergerät
vorgesehen.

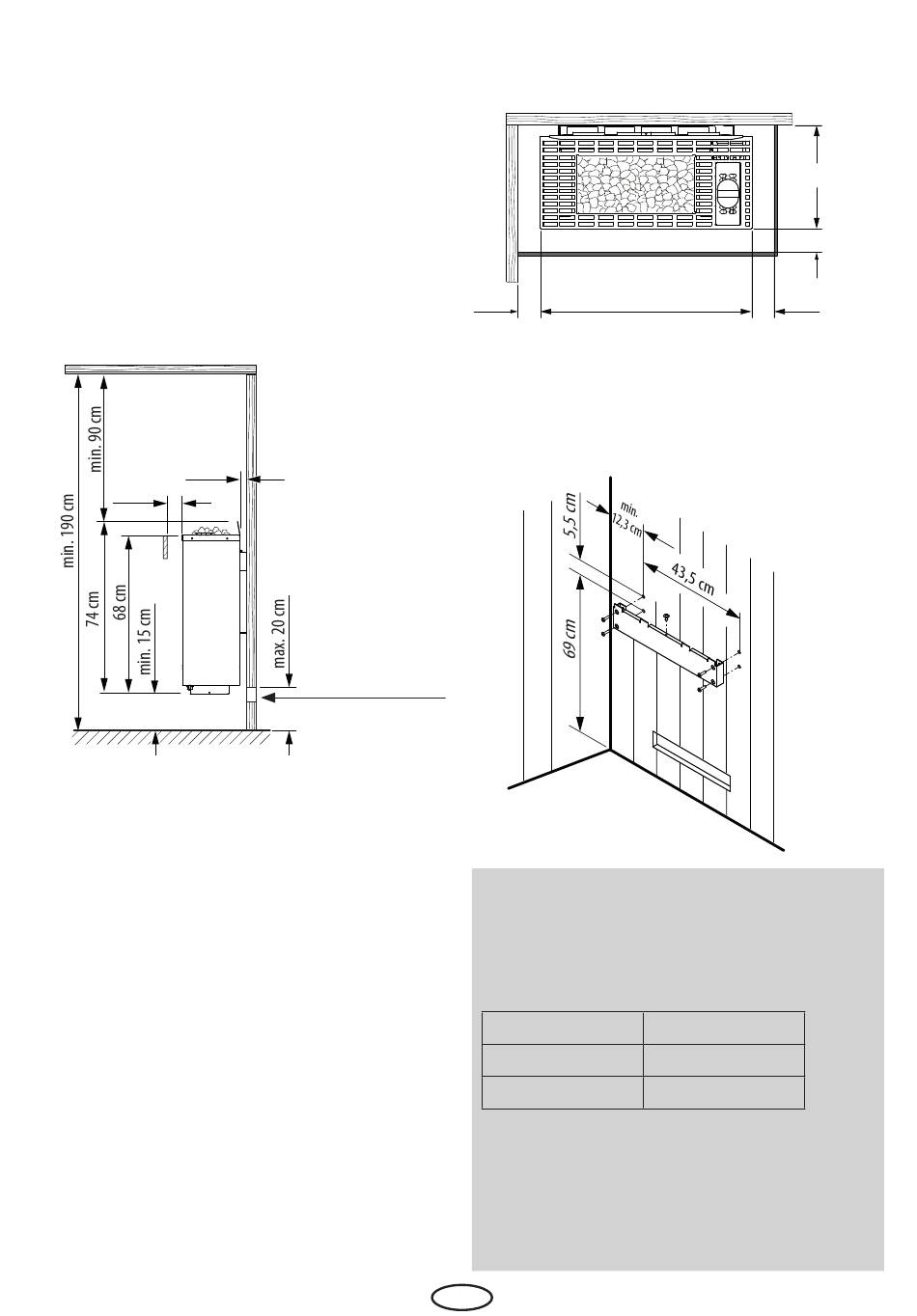

Mindestabstände
• Die Mindesthöhe der Saunakabine muss in-
nen 1,90 m betragen (Abb. 1).
Kabinendecke
3 cm
6 cm
• Bei der Montage des Heizgerätes ist darauf
zu achten, dass der Abstand zwischen Ober-
kante Ofen und Kabinendecke mind. 90 cm
und der horizontale (seitliche) Abstand zwi-
schen Ofen und Kabinenwand mindestens 6
cm beträgt (Abb. 2).
• Der Abstand zwischen Ofenschutz bzw. Lie-
gebank und anderen brennbaren Materi-
alien zum Ofen muss mindestens 6 cm betra-
gen. Die Höhe des Ofenschutzes muss etwa
der vorderen Ofenhöhe entsprechen.
Der Ofenschutz gehört nicht zum Lieferumfang
und muss separat erworben werden.
Montagebeispiele Bi-O Gracil W
6 cm
• Die Wandhalterung gemäß Abb. 3 mittig
Zuluft
zwingend erforderlich,
mittig zur Auffangwanne
Abb. 1
Achtung! Stellen Sie sicher, dass das Heiz-
gerät über eine ausreichende Zuluftöffnung
verfügt. Die Größe der Zuluft- / Abluftöff-
nung richtet sich nach Leistung des Gerätes:
Stellen Sie sicher, dass das Gerät im Betrieb
mit ausreichend frischer Luft versorgt wird.
Unzureichende Belüftung kann zur Überhit-
zung und Beschädigung des Gerätes führen.
D
Kabinenwand
Ofenschutz
56 cm
über der Lufteintrittsöffnung mit den beige-
fügten Spanplattenschrauben an der Kabi-
nenwand festschrauben.
6.0 kW
7.5 kW
9.0 kW
27,5 cm
6 cm
6 cm
Abb. 2
Abb. 3
35 x 5 cm
35 x 6 cm
35 x 6 cm
11
