Bedienung

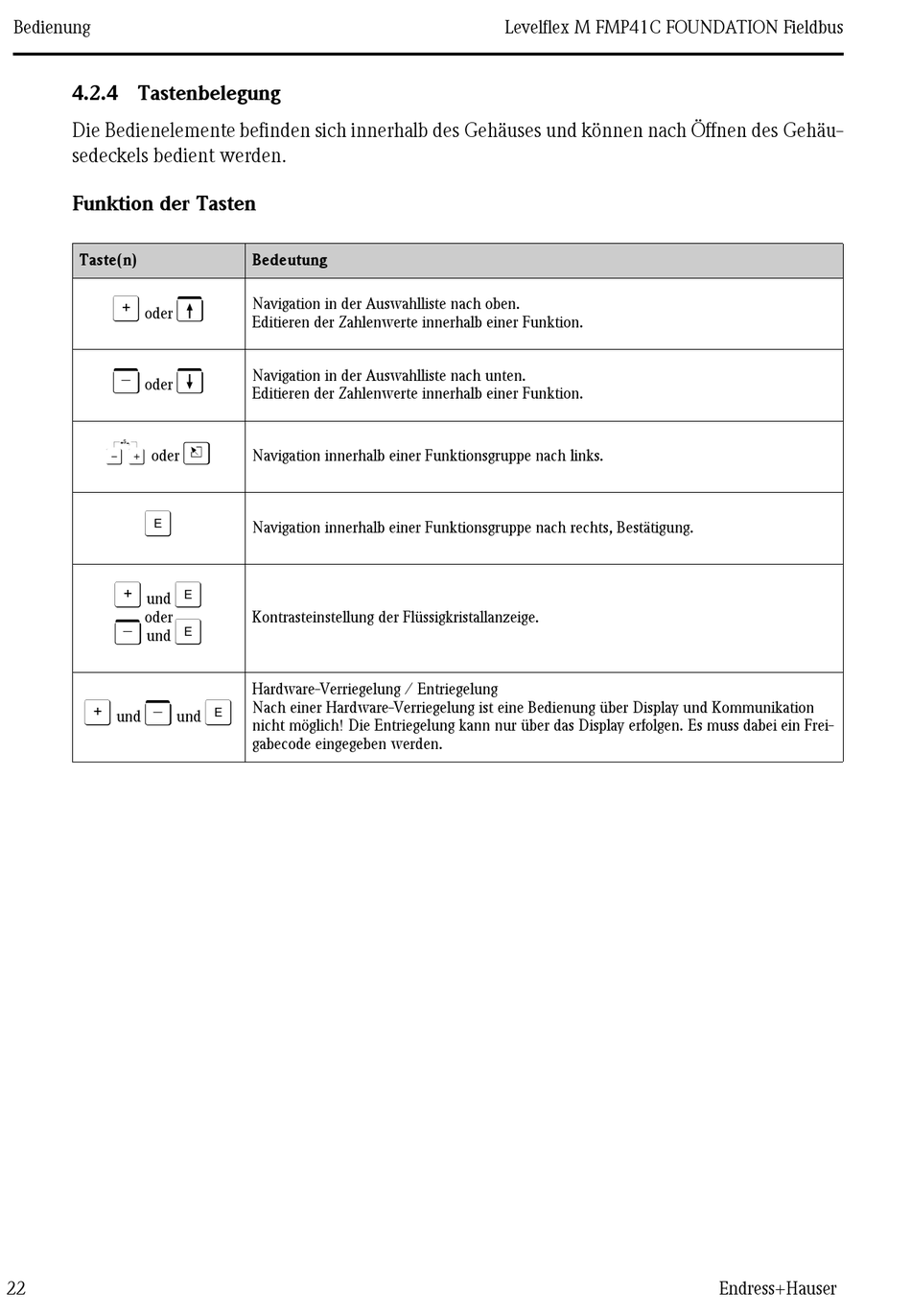

4.2.4 Tastenbelegung

Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäu-
sedeckels bedient werden.

Funktion der Tasten

Taste(n)
O V
oder
S W
oder
X
oder
F
O F
und
oder
S F
und
O S
und und
22
Bedeutung
Navigation in der Auswahlliste nach oben.
Editieren der Zahlenwerte innerhalb einer Funktion.
Navigation in der Auswahlliste nach unten.
Editieren der Zahlenwerte innerhalb einer Funktion.
Z
Navigation innerhalb einer Funktionsgruppe nach links.
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung.
Kontrasteinstellung der Flüssigkristallanzeige.
Hardware-Verriegelung / Entriegelung
F
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunikation
nicht möglich! Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Frei-
gabecode eingegeben werden.
Levelflex M FMP41C FOUNDATION Fieldbus
Endress+Hauser
