Verdrahtung

3 Verdrahtung
#
Warnung!
Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre-
chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw.
Control Drawings und die Inhalte der Betriebsanleitung einzuhalten.
"
Achtung!
Vor dem Anschluss bitte folgendes beachten:
• Die Versorgungsspannung muss mit der am Typenschild übereinstimmen.
• Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
• Verwenden Sie Kabel entsprechend dem FISCO-Modell (siehe Betriebsanleitung auf CD-ROM).

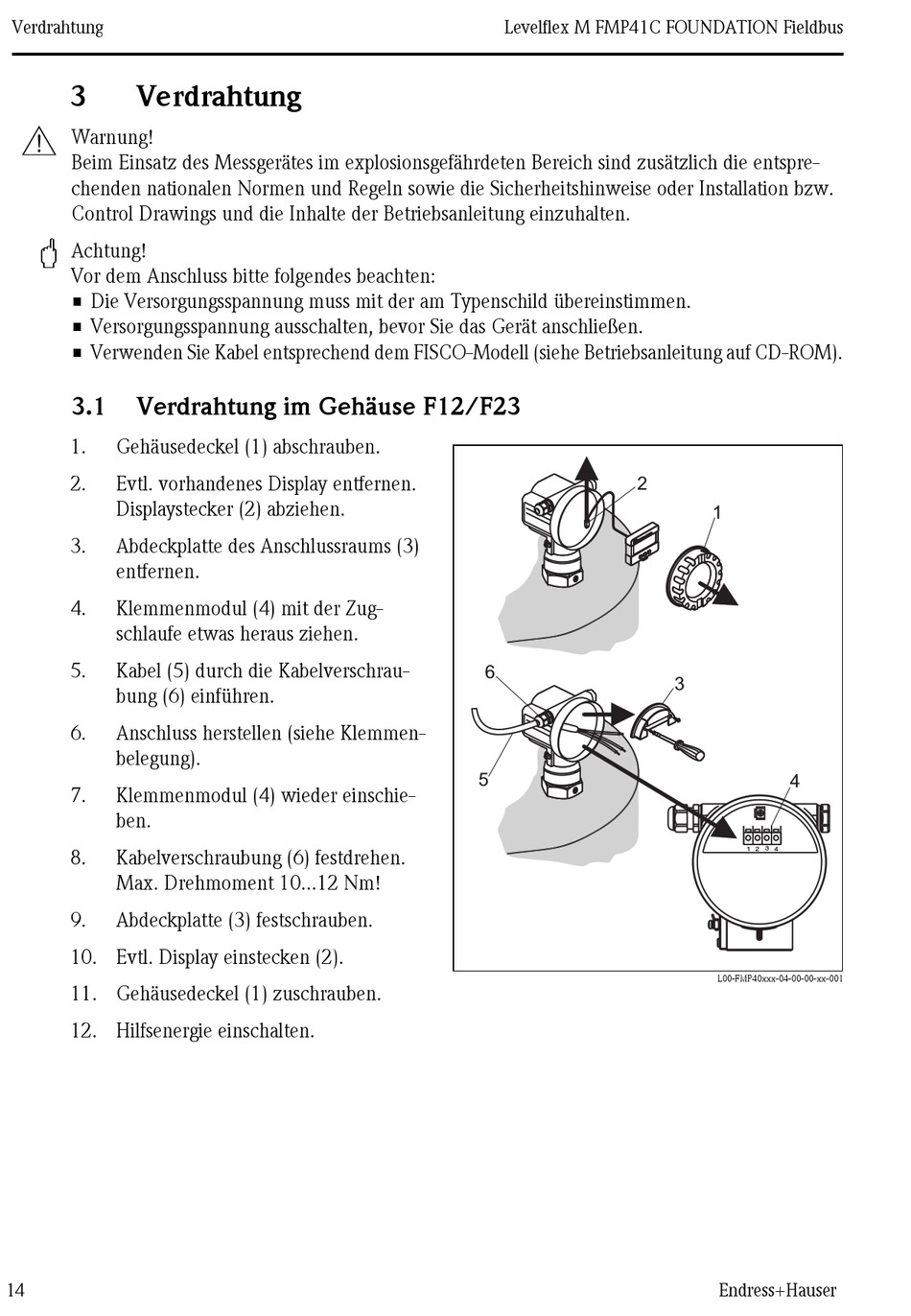

3.1 Verdrahtung im Gehäuse F12/F23
1. Gehäusedeckel (1) abschrauben.
2. Evtl. vorhandenes Display entfernen.
Displaystecker (2) abziehen.
3. Abdeckplatte des Anschlussraums (3)
entfernen.
4. Klemmenmodul (4) mit der Zug-
schlaufe etwas heraus ziehen.
5. Kabel (5) durch die Kabelverschrau-
bung (6) einführen.
6. Anschluss herstellen (siehe Klemmen-
belegung).
7. Klemmenmodul (4) wieder einschie-
ben.
8. Kabelverschraubung (6) festdrehen.
Max. Drehmoment 10...12 Nm!
9. Abdeckplatte (3) festschrauben.
10. Evtl. Display einstecken (2).
11. Gehäusedeckel (1) zuschrauben.
12. Hilfsenergie einschalten.
14
Levelflex M FMP41C FOUNDATION Fieldbus
2
E R E R
U S U S
H A H A
S + S +
E S E S
D R D R
E N E N
6
5
1
3
4
1 2 3 4
L00-FMP40xxx-04-00-00-xx-001
