Verdrahtung
3.4

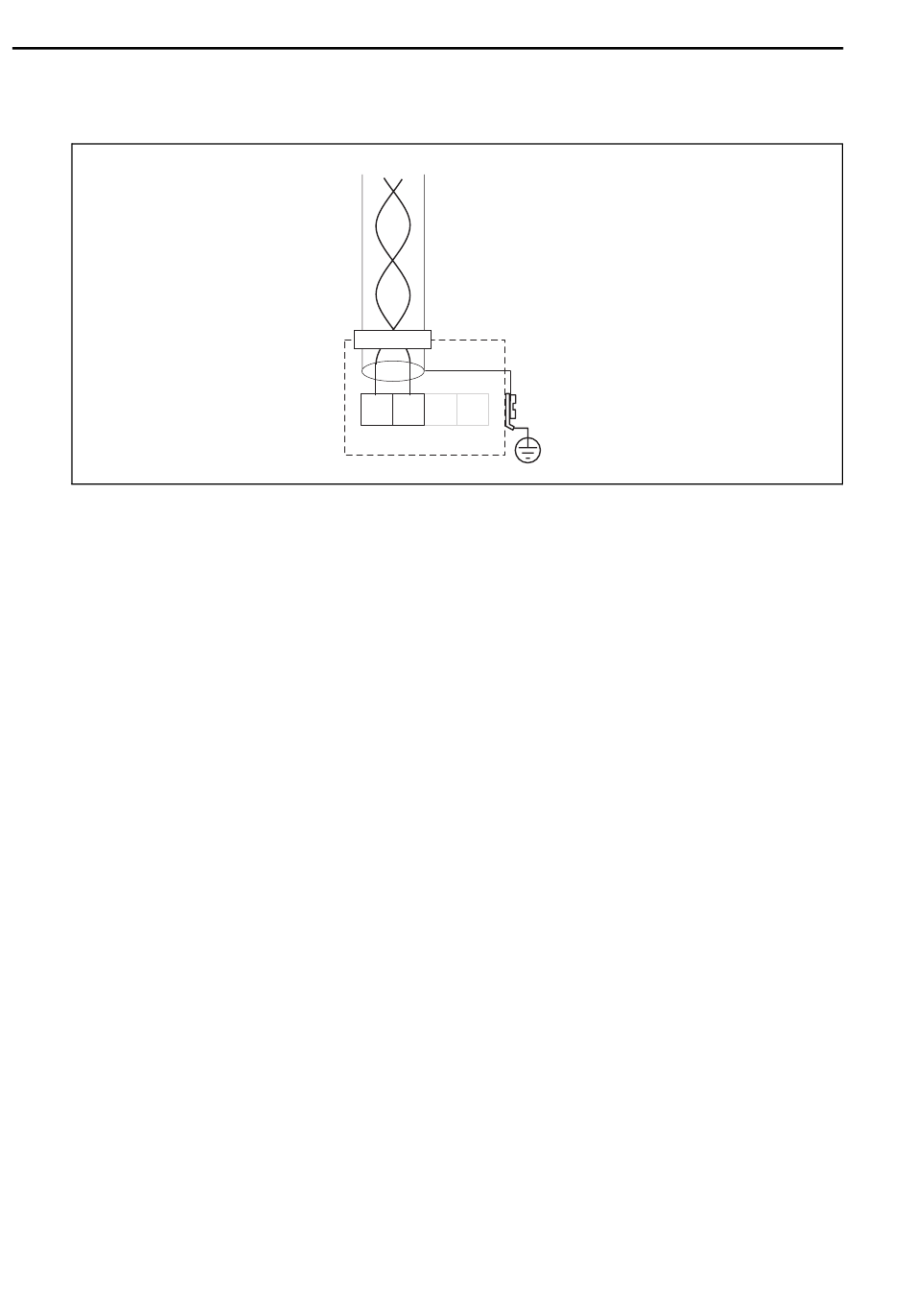

Klemmenbelegung

3.5

Kabelspezifikation FOUNDATION Fieldbus

Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Die Kabelspezifikationen kön-
nen der FF-Spezifikation oder IEC 61158-2 entnommen werden. Folgende Kabeltypen sind zum
Beispiel geeignet:
• Siemens 6XV1 830-5BH10
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
• Belden 3076F
3.6

Anschluss Messeinheit

Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit
zu erreichen.
Klemmen
Für Aderquerschnitte 0,5...2,5 mm
Kabeleinführung
• Kabelverschraubung: M20x1,5
• Kabeleinführung: G½ oder ½NPT
• FOUNDATION Fieldbus 7/8"-Stecker
16
Levelflex M FMP41C FOUNDATION Fieldbus
1 2 3 4 PAL
FF- FF+
2
L00-FMP4xxxx-04-00-00-de-004
