Levelflex M FMP41C FOUNDATION Fieldbus

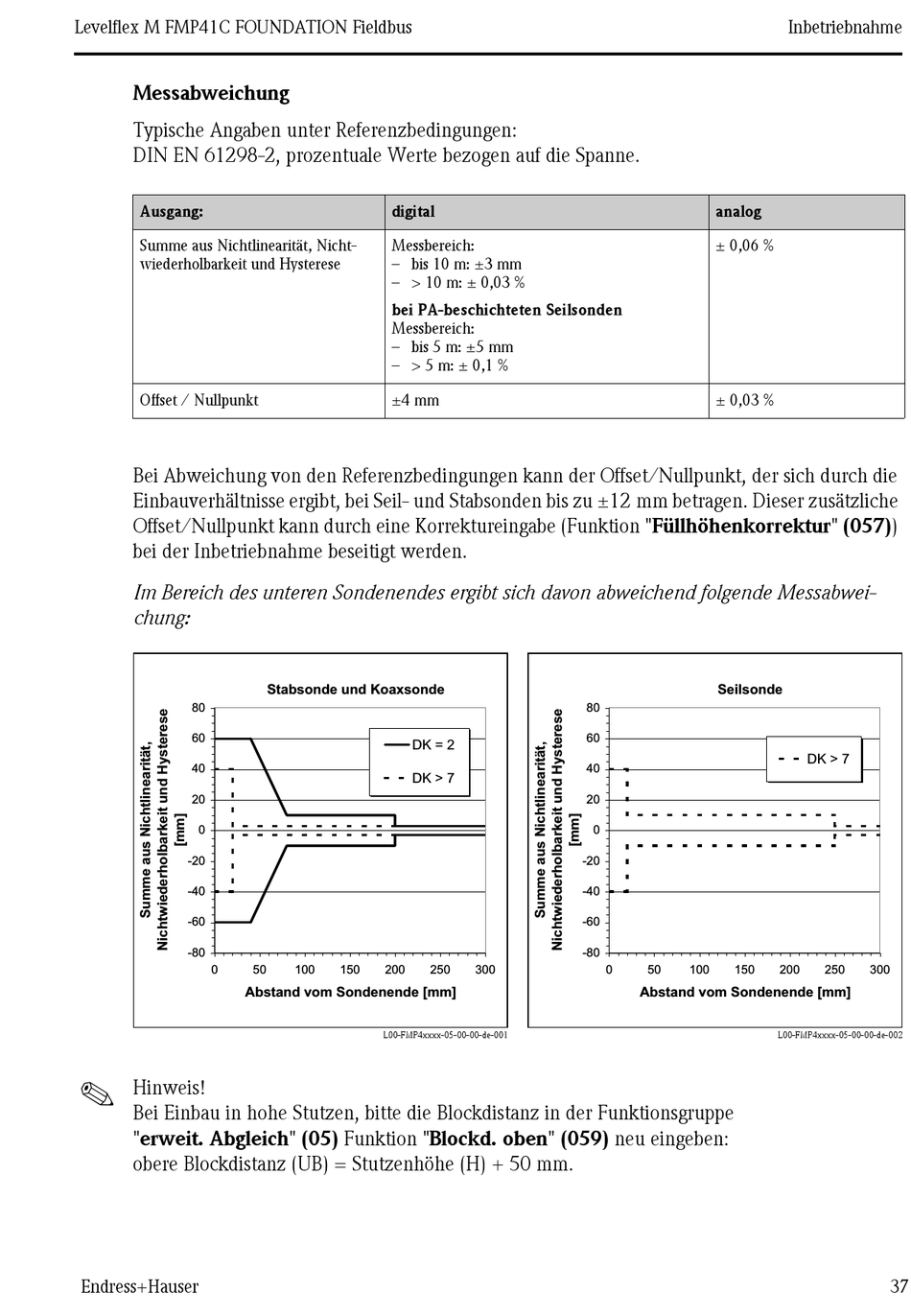

Messabweichung
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang:
Summe aus Nichtlinearität, Nicht-
wiederholbarkeit und Hysterese
Offset / Nullpunkt
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die
Einbauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche
Offset/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057))
bei der Inbetriebnahme beseitigt werden.
Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende Messabwei-
chung:
80
60
40
20
0
-20
-40
-60
-80
0
Abstand vom Sondenende [mm]
!
Hinweis!
Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktionsgruppe
"erweit. Abgleich" (05) Funktion "Blockd. oben" (059) neu eingeben:
obere Blockdistanz (UB) = Stutzenhöhe (H) + 50 mm.
Endress+Hauser
digital
Messbereich:
– bis 10 m: ±3 mm
– > 10 m: ± 0,03 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ± 0,1 %
±4 mm
Stabsonde und Koaxsonde
DK = 2
DK > 7
50 100 150 200
L00-FMP4xxxx-05-00-00-de-001
80
60
40
20
0
-20
-40
-60
-80
250 300
analog
± 0,06 %
± 0,03 %
Seilsonde
0 50 100 150
Abstand vom Sondenende [mm]
Inbetriebnahme
DK > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-002
