Levelflex FMP51, FMP52, FMP54 HART

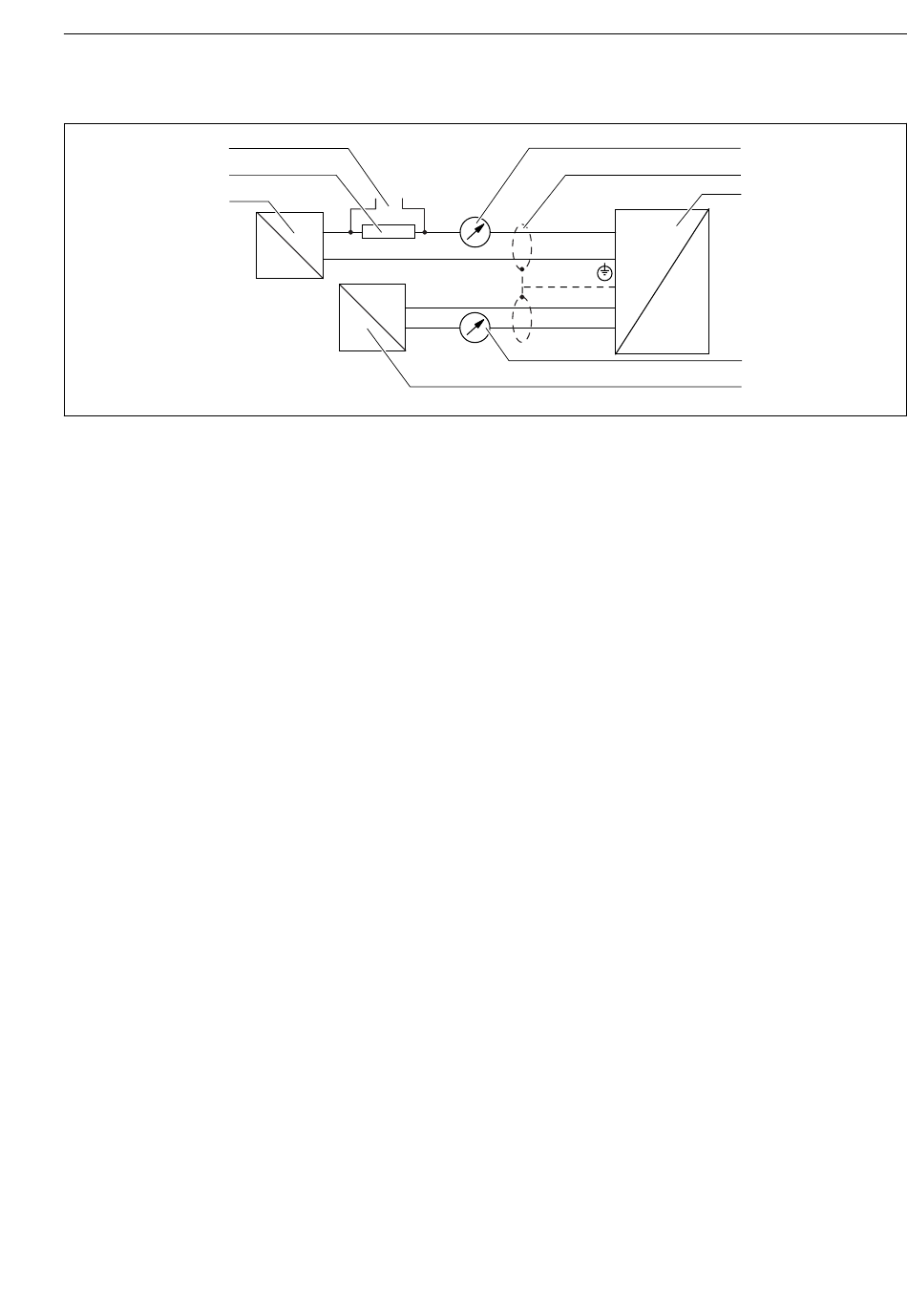

Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA
3
2
1
 11 Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA
1 Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 1; Klemmenspannung beach-
ten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Analoges Anzeigeinstrument; maximale Bürde beachten
8 Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 2; Klemmenspannung beach-
ten
