probst JWK Serie Betriebsanleitung Seite 23

Einstellungen


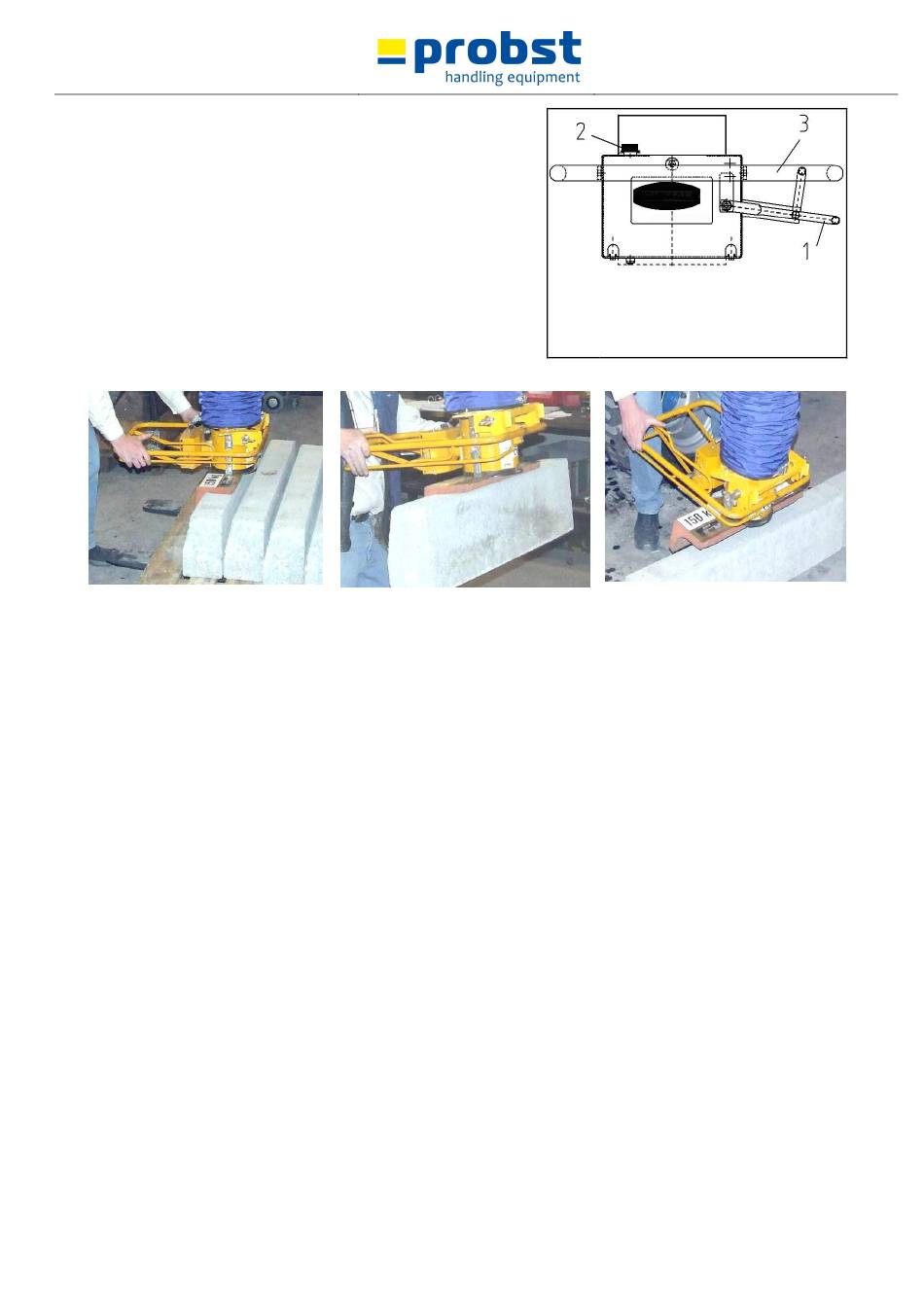

Regulierhebel (1) langsam nach unten bewegen - "Senken". Der
Vakuum-hubschlauch entspannt sich und der Sauggreifer senkt
sich mit der Last.

Regulierhebel nicht abrupt bis zum Anschlag nach unten drücken
und gleichzeitig den Bedienbügel (3) festhalten. Die Last kann
sonst plötzlich abfallen, da das Vakuum ganz abgebaut wird.

Last am gewünschten Ort absenken.

Zum Ablegen der Last, Regulierhebel vollständig nach unten
drücken, Ventilkasten leicht ankippen und anheben.
Weitere Details stehen in der beigefügten Bedienunsganleitung
Bedieneinheit.
Ill. 15
5280.0021
Ill. 16
V3
19 / 29
Ill. 17
DE
