Généralités

transport de personnes ou d'animaux,

transport de paquets de matériaux de construction, d'objets et
de matériaux non décrits dans les présentes instructions,

Attacher des charges avec des cordes, chaînes, etc à l'appareil.

transport de matériaux avec film d'emballage, en raison du risque
de glissement,

la saisie d'éléments ayant des surfaces traitées (comme laquage,
revêtement et traitements similaires), car ceci amène la
diminution du coefficient de frottement entre les mâchoires de
prise et les éléments à saisir.

transport de pièces coniques et rondes, en raison du risque de
glissement! (voir image à droite) 

transport de couches de pavés présentant des «pieds», des
«ventres» ou des « écarteurs invisibles ».

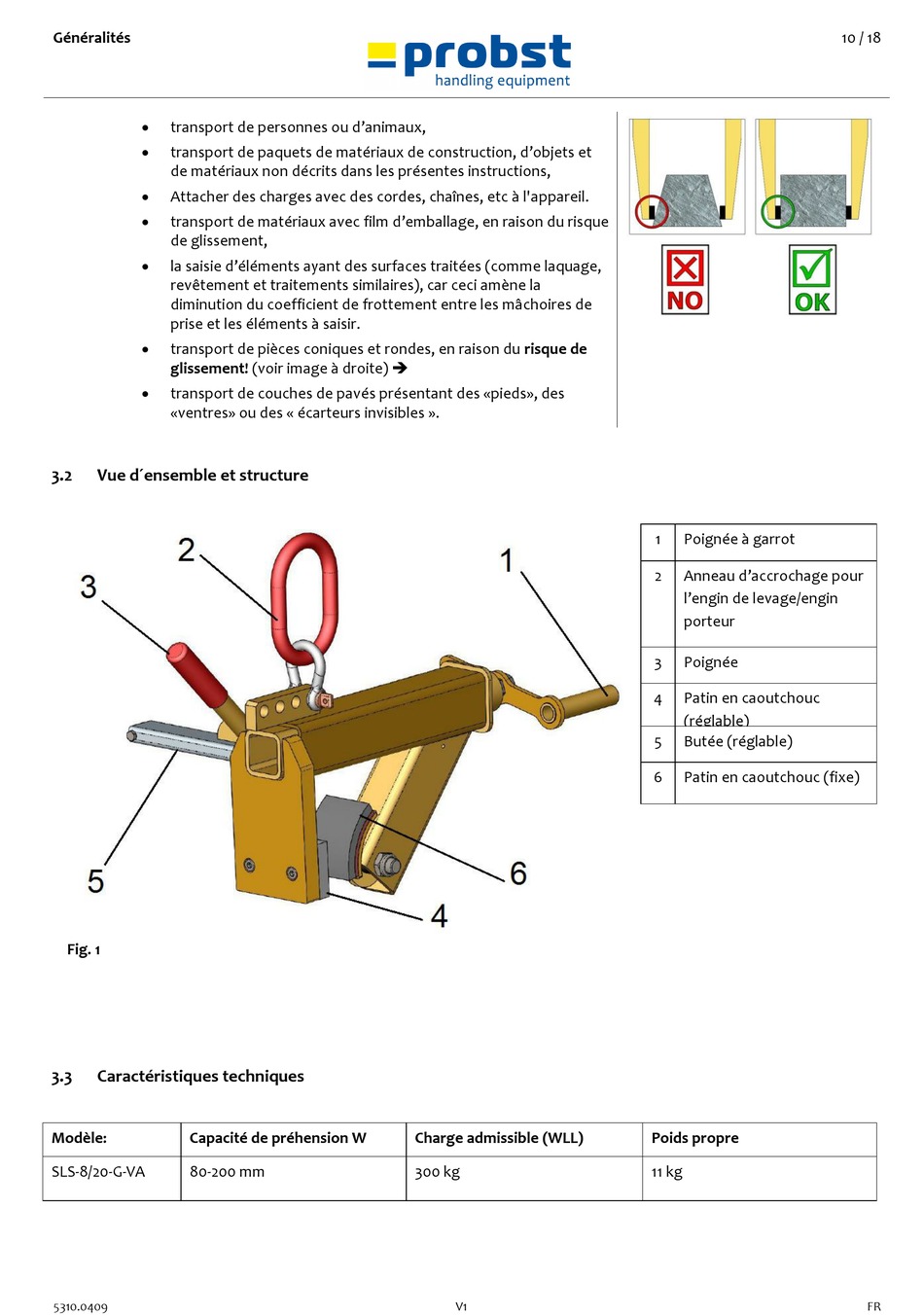

3.2 Vue d´ensemble et structure
Fig. 1
3.3 Caractéristiques techniques
Modèle: Capacité de préhension W
SLS-8/20-G-VA 80-200 mm
5310.0409
Charge admissible (WLL)
300 kg
V1
1 Poignée à garrot
2 Anneau d'accrochage pour
l'engin de levage/engin
porteur
3 Poignée
4 Patin en caoutchouc
(réglable)
5 Butée (réglable)
6 Patin en caoutchouc (fixe)
Poids propre
11 kg
10 / 18
FR
