Maniement

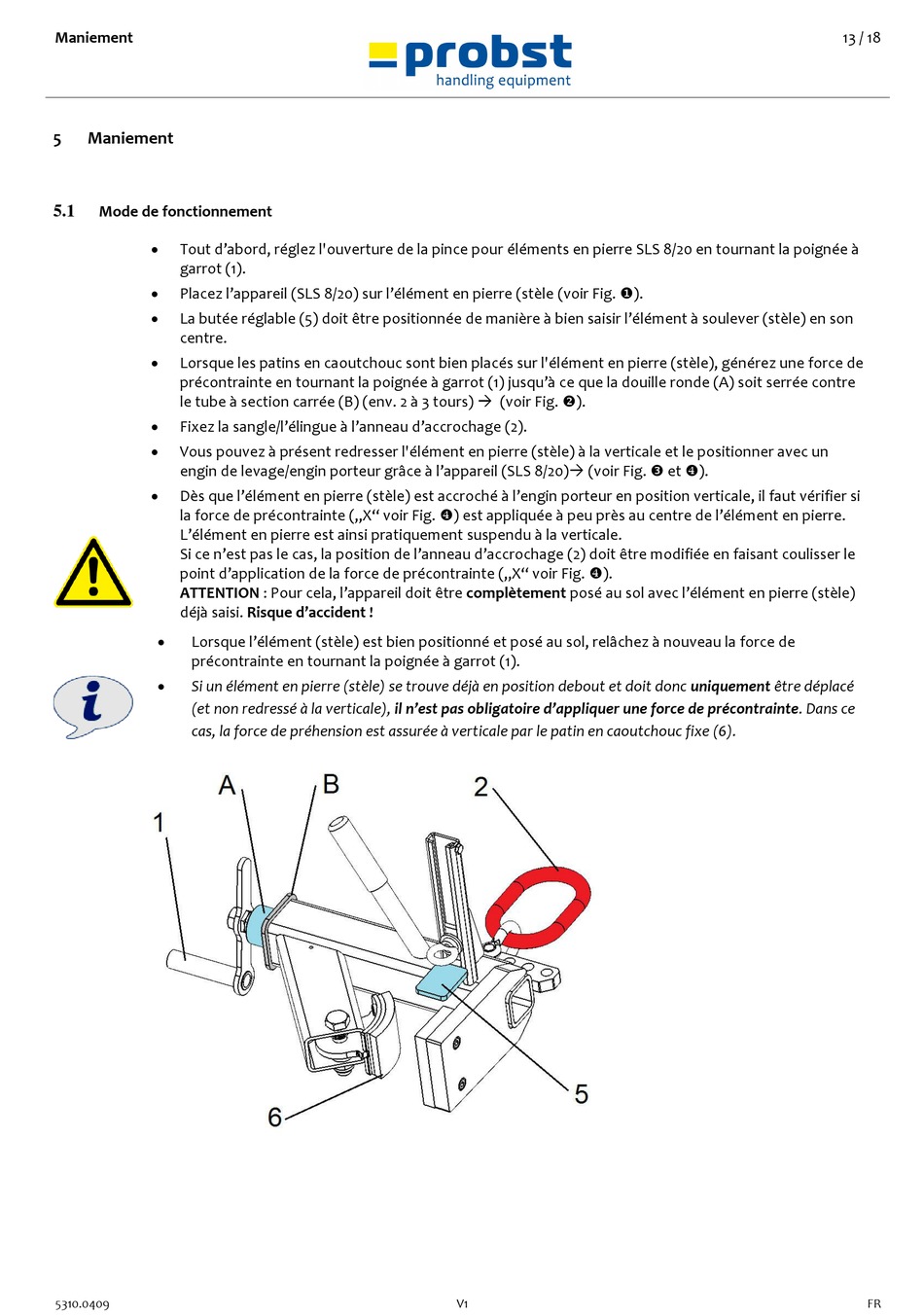

5 Maniement
5.1

Mode de fonctionnement


Tout d'abord, réglez l'ouverture de la pince pour éléments en pierre SLS 8/20 en tournant la poignée à
garrot (1).

Placez l'appareil (SLS 8/20) sur l'élément en pierre (stèle (voir Fig. ).

La butée réglable (5) doit être positionnée de manière à bien saisir l'élément à soulever (stèle) en son
centre.

Lorsque les patins en caoutchouc sont bien placés sur l'élément en pierre (stèle), générez une force de
précontrainte en tournant la poignée à garrot (1) jusqu'à ce que la douille ronde (A) soit serrée contre
le tube à section carrée (B) (env. 2 à 3 tours)  (voir Fig. ).

Fixez la sangle/l'élingue à l'anneau d'accrochage (2).

Vous pouvez à présent redresser l'élément en pierre (stèle) à la verticale et le positionner avec un
engin de levage/engin porteur grâce à l'appareil (SLS 8/20) (voir Fig.  et ).

Dès que l'élément en pierre (stèle) est accroché à l'engin porteur en position verticale, il faut vérifier si
la force de précontrainte („X" voir Fig. ) est appliquée à peu près au centre de l'élément en pierre.
L'élément en pierre est ainsi pratiquement suspendu à la verticale.
Si ce n'est pas le cas, la position de l'anneau d'accrochage (2) doit être modifiée en faisant coulisser le
point d'application de la force de précontrainte („X" voir Fig. ).
ATTENTION : Pour cela, l'appareil doit être complètement posé au sol avec l'élément en pierre (stèle)
déjà saisi. Risque d'accident !

Lorsque l'élément (stèle) est bien positionné et posé au sol, relâchez à nouveau la force de
précontrainte en tournant la poignée à garrot (1).

Si un élément en pierre (stèle) se trouve déjà en position debout et doit donc uniquement être déplacé
(et non redressé à la verticale), il n'est pas obligatoire d'appliquer une force de précontrainte. Dans ce
cas, la force de préhension est assurée à verticale par le patin en caoutchouc fixe (6).
