Inbetriebnahme

Seitenbesenanbau

B
1
C
3
D

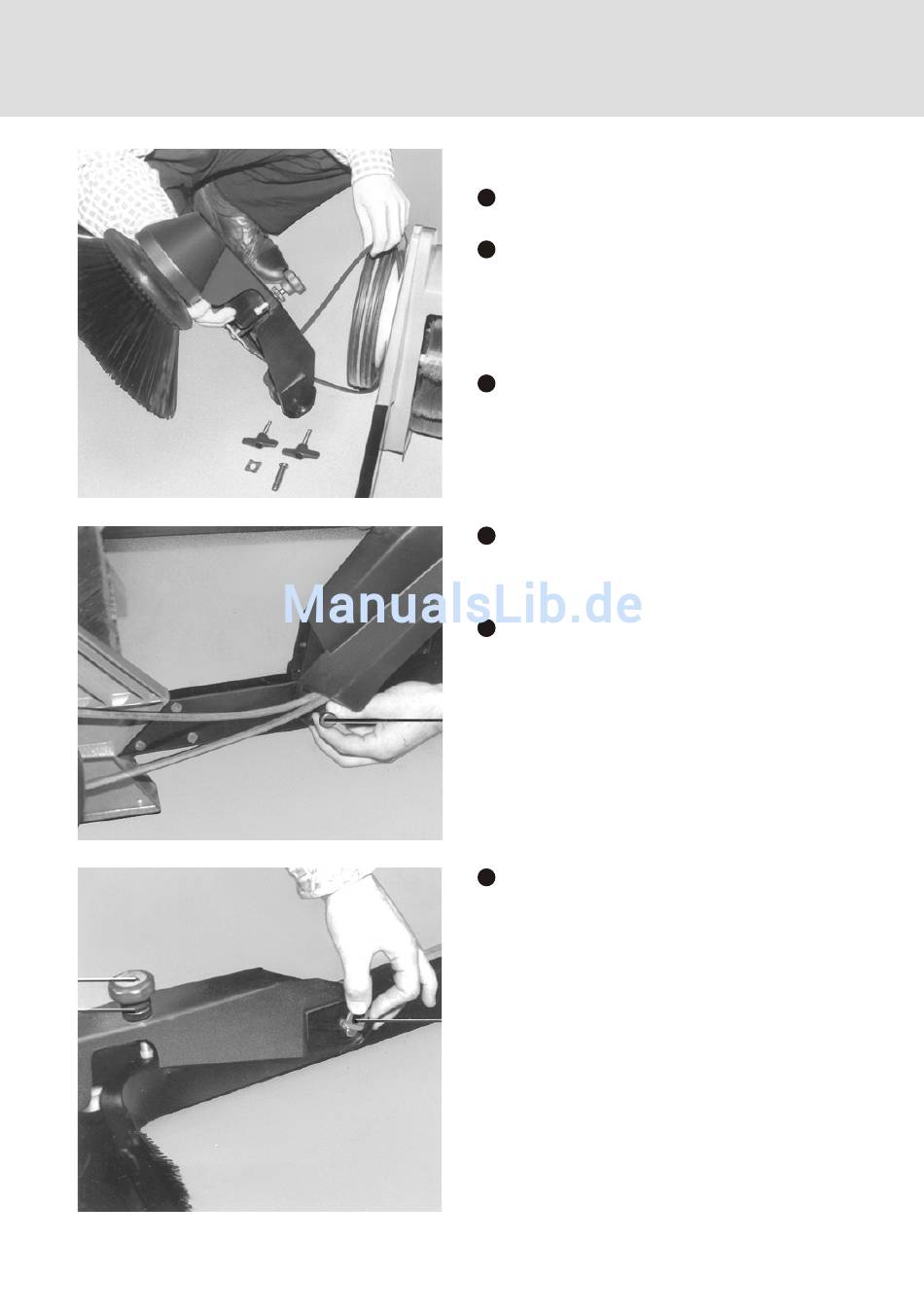

Seitenbesenarm und Seitenbesen
aus der Verpackung entnehmen.
Seitenbesen auf die Besenwelle auf-
stecken und mit Halteschraube be-
festigen. Schlüsselweite: 10 mm.
(Halteschraube nur leicht anziehen,
so daß die Besennabe nicht ge-
quetscht wird.
Keilriemen über das rechte Rad in
die Nut der Riemenscheibe so
einlegen, daß der Seitenbesen bei
Vorwärtsfahrt gegen den Uhrzeiger-
sinn dreht (von oben gesehen).
Seitenbesenarm mit Bolzen (C/1)
und Halteklammer (D/3) befestigen
(Bolzen von außen nach innen ein-
stecken)
Seitenbesen herunterschwenken
und nach Lösen der Rändelmutter
(D/2) mit Handrad (D/1) die richtige
Besenauflage einstellen. Der
Seitenbesen darf nur mit ca. 2/3
seines vorderen Umfanges den
Boden berühren. Rändelmutter
(Kontermutter) wieder anziehen.
Keilriemenspannung kontrollieren,
ggf. spannen (siehe Absatz "Seiten-
besen" auf Seite 10)
