Inhaltszusammenfassung für Kranzle 2+2

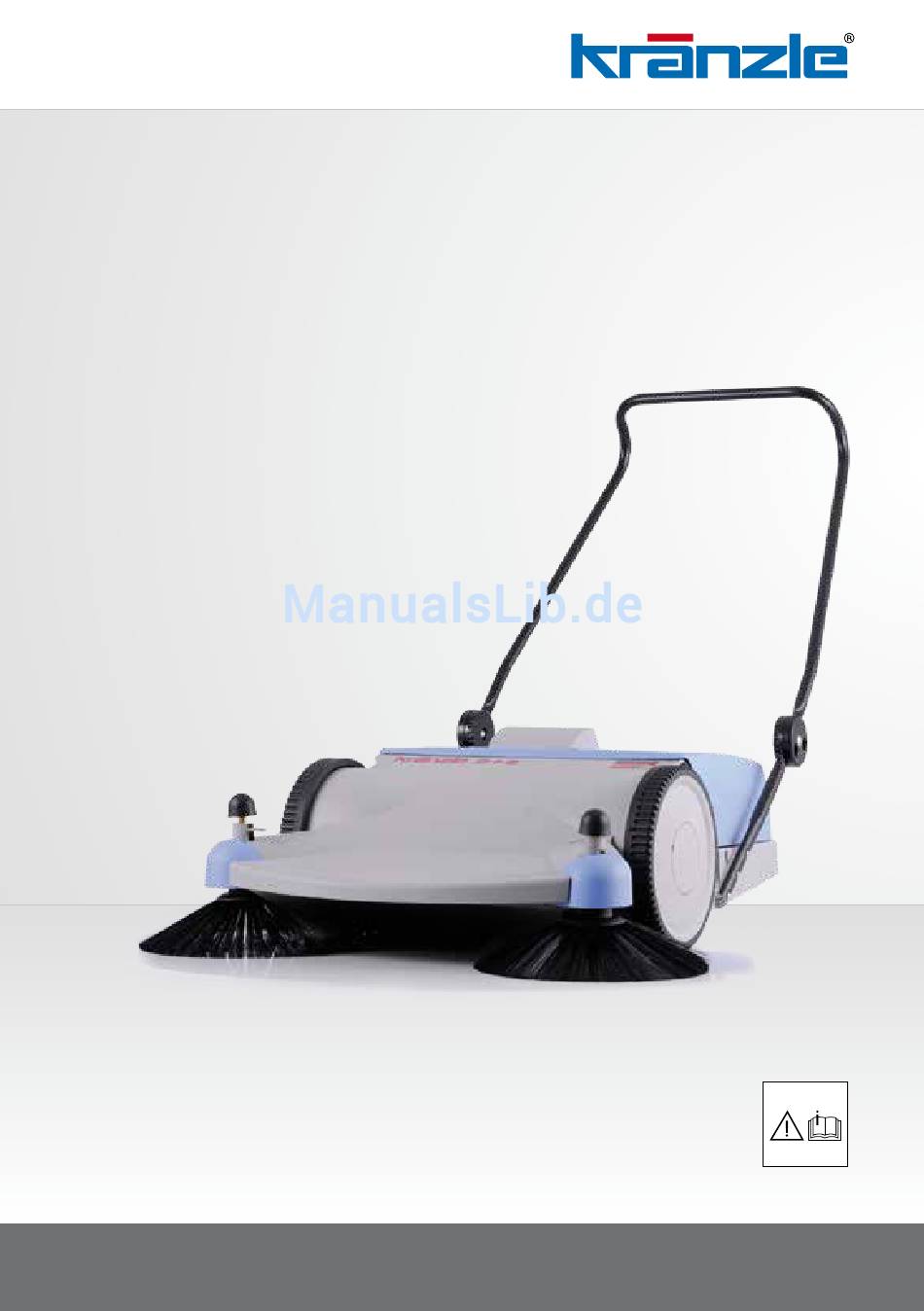

- Seite 1 Original-Betriebsanleitung - D - Handkehrmaschine Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
-
Seite 2: Beschreibung
Beschreibung Sehr geehrter Kunde Wir möchten Sie zu Ihrer neuen Kehrmaschine herzlich beglückwünschen ! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Technische Daten Arbeitsweise: 2- Walzen - Überwurfprinzip Arbeitsbreite: 800 mm Gewicht: 17 kg... -
Seite 3: Montage Für Seitenbesen Und Fahrbügel
Montage für Seitenbesen und Fahrbügel Stellen Sie das Gerät auf den Boden. .. und heben Sie ihn heraus. Ziehen Sie den Deckel des Innenteils heraus... Klappen Sie den Fahrbügel nach oben. GreifenSie in den Handgriff für den Fangkorb..und legen Sie die Zubehörteile auf den Boden. - Seite 4 Montage für Seitenbesen und Fahrbügel Lösen Sie die vier Kunststoffschrauben (4) aus der Unterseite des Staubspoilers (3) und legen Sie die Schrauben mit den Nun drücken Sie von oben die Schutzkappen auf Unterlegscheiben (5) auf den Boden. und achten Sie dabei auf die eingeprägte Seiten- richtigkeit (rechts und links).
-
Seite 5: Behälterleerung
Beschreibung Behälterleerung Wenn der Behälter voll ist, fassen Sie diesen an dem Griff an und ziehen ihn einfach nach oben. Danach können Sie das Kehrgut, das sich im Behälter befindet, entspre- chend dem Inhalt entsorgen. Danach setzen Sie in umgekehrter Weise den Behälter wieder ein. Bürstenbelastung Bürstenentlastung Durch Druckbetä-... -
Seite 6: Wartung
Wartung Wartungsarbeiten brauchen an dem Gerät nicht vorgenommen zu werden, da das Gerät wartungsfrei ist. Sie sollten jedoch nach jedem Gebrauch überprüfen, ob sich eventuell Fäden, Drähte oder Bänder um die Kehrwalze gewickelt haben. Wenn ja, sollten diese sofort entfernt werden, da sonst kein einwandfreier Lauf, sowie einwandfreies Arbeiten der Bürstenwalzen möglich ist. -
Seite 7: Achtung: Eine Scheibe Nr. 13 Muß
Wartung Nach dem Abnutzen der Walzen kann durch Entfernen der 2 Scheiben Nr. 13 (siehe Seite 10) die Kehrmaschine ca 1 - 1,5 mm tiefer gestellt werden. Achtung: Eine Scheibe Nr. 13 muß immer unter der Schrauben- durchführung installiert blei- ben, um den Kunststoffrah- men nicht zu beschädigen. - Seite 8 Komplettaggregat...
-
Seite 9: Kränzle Kehrmaschine 2
Kränzle Kehrmaschine 2 + 2 Ersatzteilliste Kehrmaschine 2 + 2 Komplettaggregat Pos. Bezeichnung Stck. Sach- Nr. Gehäuse 50.102 Schmutzbehälter 50.101 Rechen 50.151 Abdeckung vorn 50.150 Unterlegscheibe 5,3 50.152 Abweisleiste 50.105 Schraube 5,0 x 25 41.414 1 Kunststoffschraube 5,0 x 20 43.018 Gummilappen hinten mit Klemmleiste 50.171... - Seite 10 linkes Rad und Kehrwalzen...
-
Seite 11: Sicherungsscheibe 10
Kränzle Kehrmaschine 2 + 2 Ersatzteilliste Kehrmaschine 2 + 2 linkes Rad und Kehrwalzen Pos. Bezeichnung Stck. Sach- Nr. Bürstenwalze vorn 50.119 Bürstenwalze hinten 50.120 Bürstenmitnahme 50.121 Holzschraube 3,5 x 17 50.165 Sicherungsscheibe 10 50.133 Scheibe 13 DIN 433 50.184 Zahnrad z=14 50.115 Abstandshülse 20,5 mm... - Seite 12 rechtes Rad...
- Seite 13 Kränzle Kehrmaschine 2 + 2 Ersatzteilliste Kehrmaschine 2 + 2 rechtes Rad Pos. Bezeichnung Stck. Sach- Nr. Bürstenmitname 50.121 Holzschraube 3,5 x 17 50.165 Sicherungsscheibe 10 50.133 Scheibe 13 DIN 433 50.184 Scheibe 13 DIN 125 Kunststoff 43.429 Abstandshülse 20,5 mm 50.155 2 Rillenkugellager 12 / 28 / 8 50.156...
- Seite 14 Seitenbesen links...
-
Seite 15: Unterlegscheibe Für Seitenbesen Sicherungsring
Kränzle Kehrmaschine 2 + 2 Ersatzteilliste Kehrmaschine 2 + 2 Seitenbesen links Pos. Bezeichnung Stck. Sach- Nr. Schraube 5,0 x 25 41.414 1 Sicherungsscheibe 10 50.133 Scheibe 13 DIN 433 50.184 Abstandshülse 14,5 mm 50.155 1 Rillenkugellager 12 / 28 / 8 50.156 MS-Scheibe 12 x 24 x 2,5 50.139... - Seite 16 Seitenbesen rechts...
-
Seite 17: Pos
Kränzle Kehrmaschine 2 + 2 Ersatzteilliste Kehrmaschine 2 + 2 Seitenbesen rechts Pos. Bezeichnung Stck. Sach- Nr. Schraube 5,0 x 25 41.414 1 Sicherungsscheibe 10 50.133 Scheibe 13 DIN 433 50.184 Abstandshülse 14,5 mm 50.155 1 Rillenkugellager 12 / 28 / 8 50.156 MS-Scheibe 12 x 24 x 2,5 50.139... -
Seite 18: Gewährleistung
Gewährleistung Gewährleistung Unsere Gewährleistungspflicht gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Gewährleistung. Das Gerät muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Ersatzteilen. Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche. - Seite 19 Notizen...
- Seite 20 Ingrid Kränzle GmbH Elpke 97 33605 Bielefeld (Germany) Telefon: +49 (0) 521 / 9 26 26-0 Telefax: +49 (0) 521 / 9 26 26-40 info @ kraenzle.com Made Germany www.kraenzle.com...
