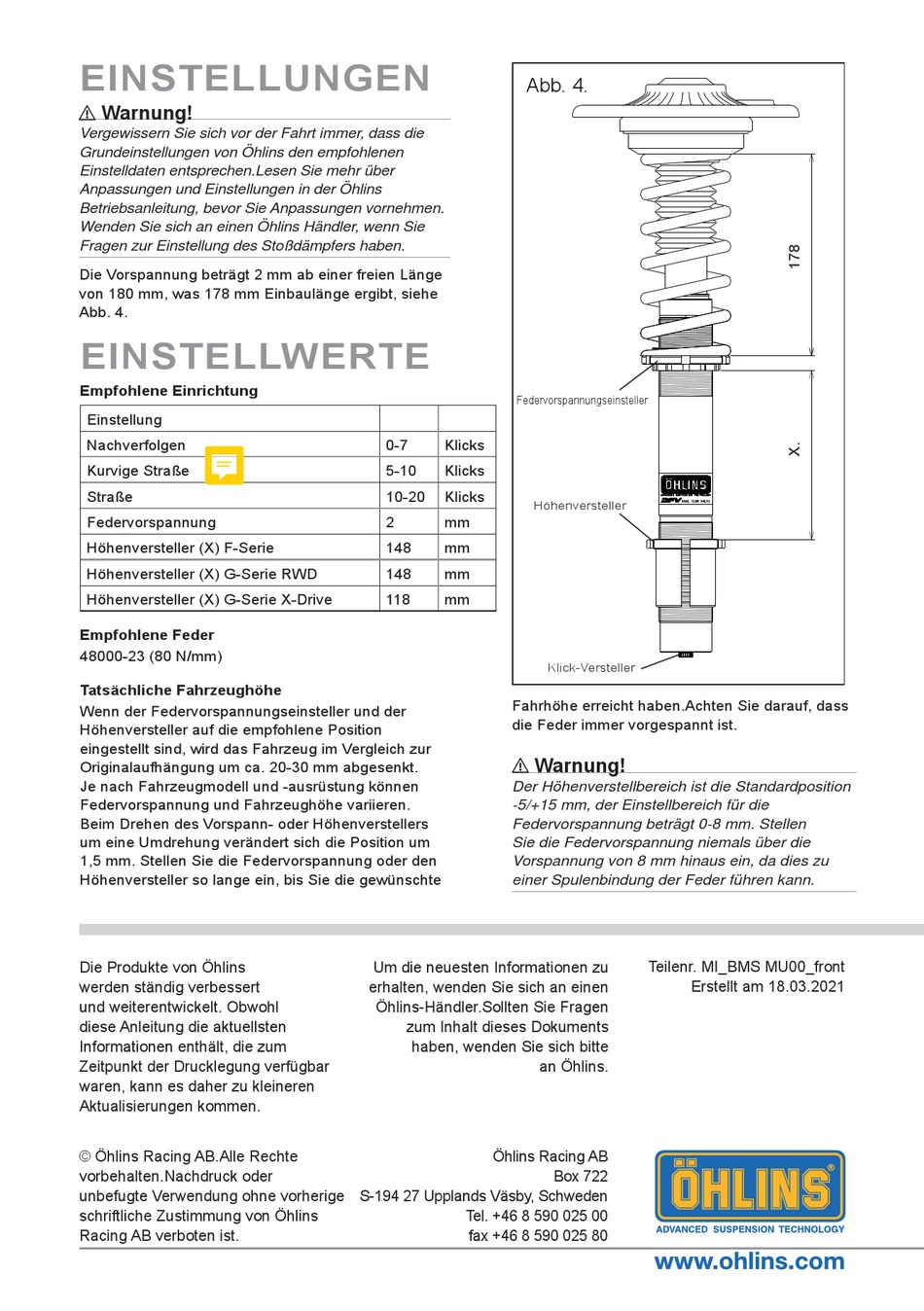

EINSTELLUNGEN
⚠
Warnung!
Vergewissern Sie sich vor der Fahrt immer, dass die
Grundeinstellungen von Öhlins den empfohlenen
Einstelldaten entsprechen.Lesen Sie mehr über
Anpassungen und Einstellungen in der Öhlins
Betriebsanleitung, bevor Sie Anpassungen vornehmen.
Wenden Sie sich an einen Öhlins Händler, wenn Sie
Fragen zur Einstellung des Stoßdämpfers haben.
Die Vorspannung beträgt 2 mm ab einer freien Länge
von 180 mm, was 178 mm Einbaulänge ergibt, siehe
Abb. 4.
EINSTELLWERTE
Empfohlene Einrichtung
Einstellung
Nachverfolgen
Kurvige Straße
Straße
Federvorspannung
Höhenversteller (X) F-Serie
Höhenversteller (X) G-Serie RWD
Höhenversteller (X) G-Serie X-Drive
Empfohlene Feder
48000-23 (80 N/mm)
Tatsächliche Fahrzeughöhe
Wenn der Federvorspannungseinsteller und der
Höhenversteller auf die empfohlene Position
eingestellt sind, wird das Fahrzeug im Vergleich zur
Originalaufhängung um ca. 20-30 mm abgesenkt.
Je nach Fahrzeugmodell und -ausrüstung können
Federvorspannung und Fahrzeughöhe variieren.
Beim Drehen des Vorspann- oder Höhenverstellers
um eine Umdrehung verändert sich die Position um
1,5 mm. Stellen Sie die Federvorspannung oder den
Höhenversteller so lange ein, bis Sie die gewünschte
Die Produkte von Öhlins
werden ständig verbessert
und weiterentwickelt. Obwohl
diese Anleitung die aktuellsten
Informationen enthält, die zum
Zeitpunkt der Drucklegung verfügbar
waren, kann es daher zu kleineren
Aktualisierungen kommen.
© Öhlins Racing AB.Alle Rechte
vorbehalten.Nachdruck oder
unbefugte Verwendung ohne vorherige
schriftliche Zustimmung von Öhlins
Racing AB verboten ist.
Abb. 4.
Federvorspannungseinsteller
0-7
Klicks
5-10
Klicks
10-20
Klicks
Höhenversteller
2
mm
148
mm
148
mm
118
mm
Fahrhöhe erreicht haben.Achten Sie darauf, dass
die Feder immer vorgespannt ist.
⚠
Der Höhenverstellbereich ist die Standardposition
-5/+15 mm, der Einstellbereich für die
Federvorspannung beträgt 0-8 mm. Stellen
Sie die Federvorspannung niemals über die
Vorspannung von 8 mm hinaus ein, da dies zu
einer Spulenbindung der Feder führen kann.
Um die neuesten Informationen zu
erhalten, wenden Sie sich an einen
Öhlins-Händler.Sollten Sie Fragen
zum Inhalt dieses Dokuments
haben, wenden Sie sich bitte
Öhlins Racing AB
S-194 27 Upplands Väsby, Schweden
Tel. +46 8 590 025 00
fax +46 8 590 025 80
Klick-Versteller
Warnung!
Teilenr. MI_BMS MU00_front
Erstellt am 18.03.2021
an Öhlins.
Box 722
