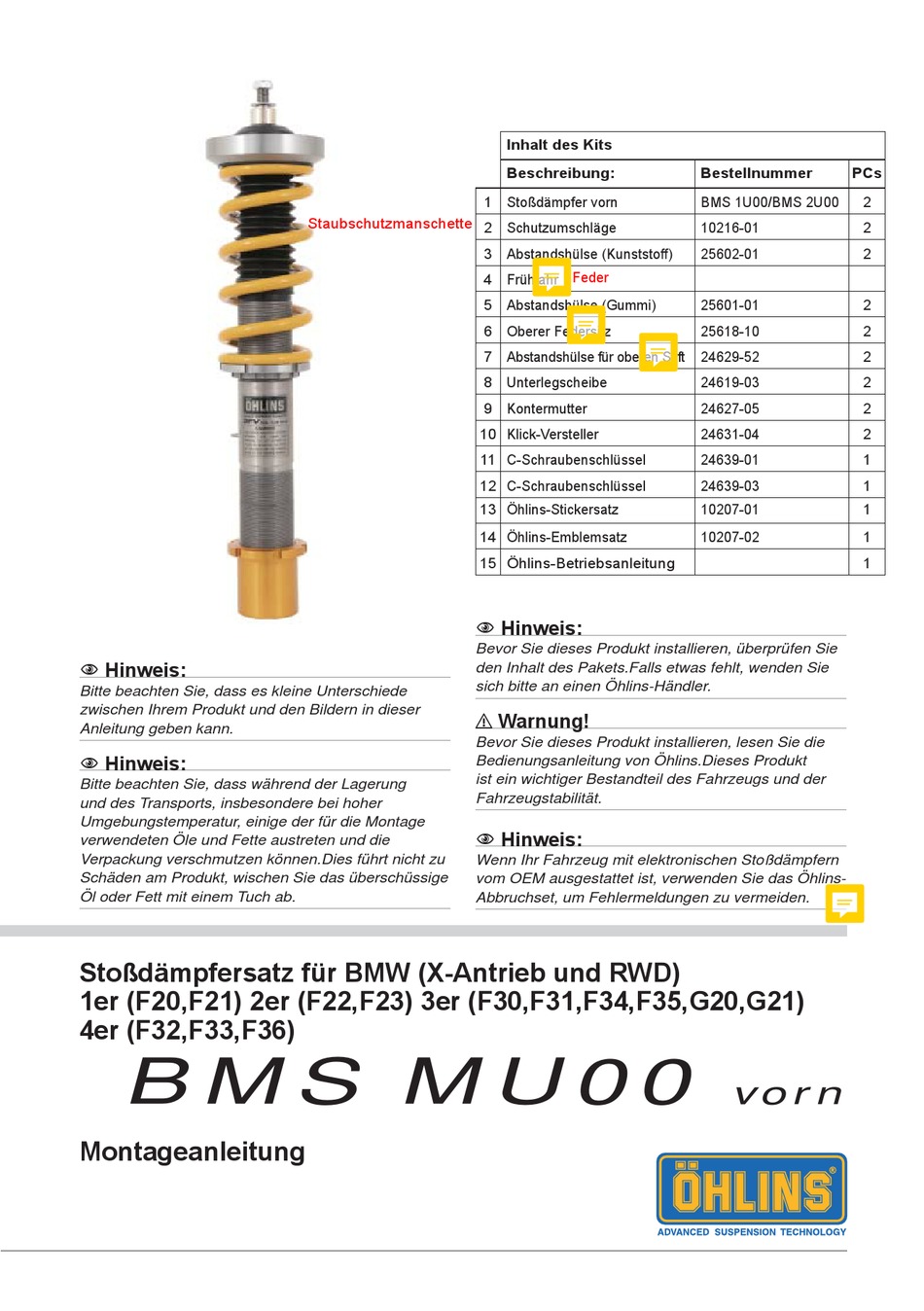

Stoßdämpfersatz für BMW (X-Antrieb und RWD)
1er (F20,F21) 2er (F22,F23) 3er (F30,F31,F34,F35,G20,G21)
4er (F32,F33,F36)
BMS MU00
Montageanleitung
Staubschutzmanschette
10 Klick-Versteller
11 C-Schraubenschlüssel
12 C-Schraubenschlüssel
13 Öhlins-Stickersatz
14 Öhlins-Emblemsatz
15 Öhlins-Betriebsanleitung
Bevor Sie dieses Produkt installieren, überprüfen Sie
den Inhalt des Pakets.Falls etwas fehlt, wenden Sie
sich bitte an einen Öhlins-Händler.
⚠
Bevor Sie dieses Produkt installieren, lesen Sie die
Bedienungsanleitung von Öhlins.Dieses Produkt
ist ein wichtiger Bestandteil des Fahrzeugs und der
Fahrzeugstabilität.
Wenn Ihr Fahrzeug mit elektronischen Stoßdämpfern
vom OEM ausgestattet ist, verwenden Sie das Öhlins-
Abbruchset, um Fehlermeldungen zu vermeiden.
Inhalt des Kits
Beschreibung:
1 Stoßdämpfer vorn
2 Schutzumschläge
3 Abstandshülse (Kunststoff )
Feder
4 Frühjahr
5 Abstandshülse (Gummi)
6 Oberer Federsitz
7 Abstandshülse für oberen Stift
8 Unterlegscheibe
9 Kontermutter
Hinweis:
Warnung!
Hinweis:
Bestellnummer
PCs
BMS 1U00/BMS 2U00
2
10216-01
2
25602-01
2
25601-01
2
25618-10
2
24629-52
2
24619-03
2
24627-05
2
24631-04
2
24639-01
1
24639-03
1
10207-01
1
10207-02
1
1
vorn
