EINSTELLUNGEN

⚠arnungs!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch, bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Fachhändler,
wenn Sie Fragen in Bezug auf die Abstimmung
des Stoßdämpfers haben.
Hinneiss!
1
Alle Maße gelten für Fahrzeuge mit originalen
Rad Dimensionen.
Einstellung der Fahrzeughöhe
Wurden die Öhlins Stoßdämpfer gemäß
Abbildung 5 eingestellt und am Fahrzeug
montiert, empfehlen wir die Höhe einzustellen.

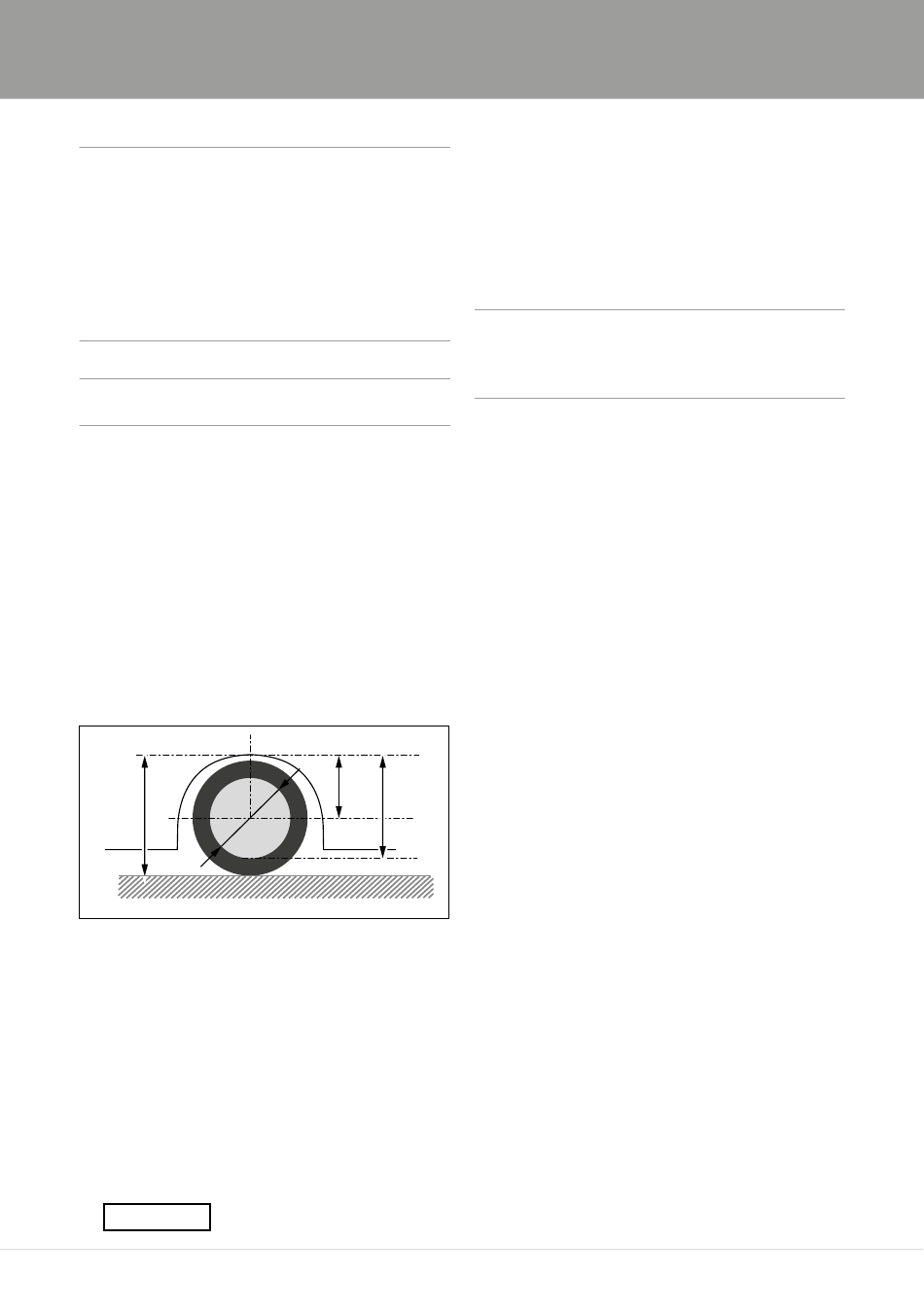

Definition:
A: Höchster Punkt des Kotflügels zum Boden.
B: Höchster Punkt des Kotflügels bis zur Mitte
des Rades.
B': Höchster Punkt des Kotflügels bis zur
Unterkante der Felge.
D: Durchmesser der Felge (gemessen)
A
D
Tatsächliche Fahrzeughöhe:
Die empfohlene Höhe (B) für Ihr Fahrzeug mit
den Öhlins-Dämpfern beträgt:
• vorne: 338 mm
• hinten: 345 mm
So berechnen Sie die empfohlene Höhe (B):
1. Messen Sie die Felge (D).
2. Messen Sie vom tiefsten Punkt des
Kotflügels bis zur untersten Kante der
Felge und ziehen Sie die Hälfte des
Durchmessers der Felge (D) ab.
B = B' - D/2
Wenn die Höhe angepasst werden muss, um
die empfohlene Höhe zu erreichen, ändern
Sie die Länge des Dämpfers mit dem unteren
Feststellring am vorderen Dämpfer und
durch Verschieben der goldfarben eloxierten
Verstellerhülse am hinteren Dämpfer.
Hinneiss!
1
Die Einstellung darf nicht außerhalb des
empfohlenen Bereichs erfolgen. Ziehen Sie die
Schrauben nach den Einstellarbeiten mit dem
angegebenen Drehmoment an.
B
B'
