Ohlins BMS MU00S1vorn Montageanleitung

Gewindefahrwerk für bmw (x-drive und rwd) 1er modellreihe (f20, f21) 2er modellreihe (f22, f23, g42) 3er modellreihe (f30, f31, f34, f35, g20, g21) 4er modellreihe (f32, f33, f36, g22, g23, g26)
Vorschau ausblenden
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
Hinneiis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinneiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.
Gewindefahrwerk für BMW (X-drive und RWD)
1er Modellreihe (F20, F21)
2er Modellreihe (F22, F23, G42)
3er Modellreihe (F30, F31, F34, F35, G20, G21)
4er Modellreihe (F32, F33, F36, G22, G23, G26)

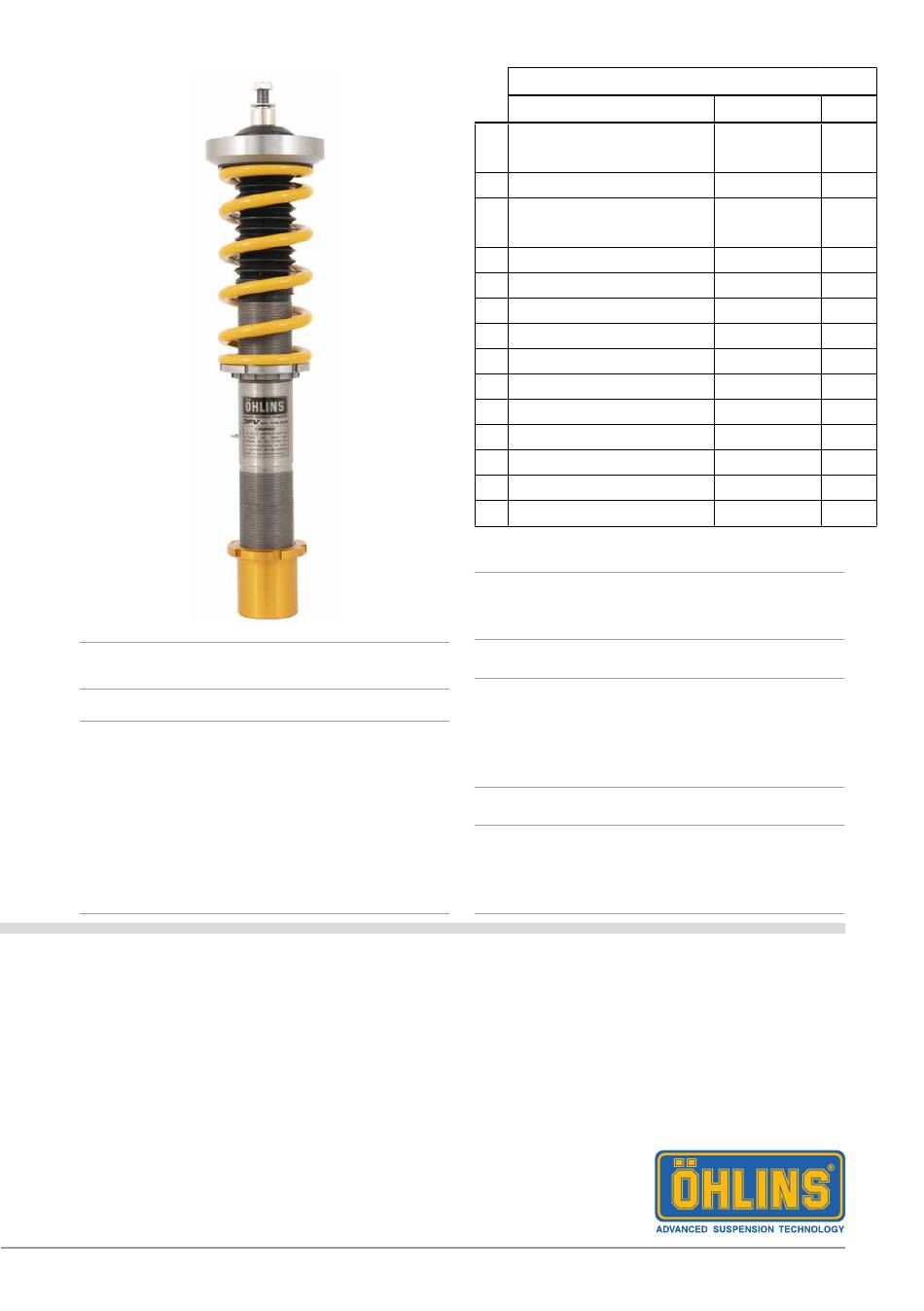

BMS MU00S1
Montageanleitung
Lieferumfang
Beichreibung
1
Stoßdämpfer vorne
2
Staubschutzmanschette
3
Distanzscheibe
(Kunststoff)
4
Feder
5
Distanzscheibe (Gummi) 25601-01
6
Oberer Federteller
7
Abstandshalter oben
8
Unterlegscheibe
9
Sicherungsmutter
10 Einsteller
11 Hakenschlüssel
12 Hakenschlüssel
13 Öhlins Aufklebersatz
14 Betriebsanleitung
Hinneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Hinneiis!
1
Wenn Ihr Fahrzeug im Originalzustand mit
elektronischen Stoßdämpfern ausgestattet ist,
verwenden Sie das Öhlins EDC Cancellation
Kit, um Fehlermeldungen zu vermeiden.
Art. Nr.
Stk.
BMS 1U00 /
2
BMS 2U00
10216-01
2
25602-01
2
47000-23
2
25618-10
2
24629-52
2
24619-03
2
24627-05
2
24631-04
2
24639-01
1
24639-03
1
10207-01
1
1
vorn
loading

Verwandte Anleitungen für Ohlins BMS MU00S1vorn

Inhaltszusammenfassung für Ohlins BMS MU00S1vorn

  • Seite 1 Lieferumfang Beichreibung Art. Nr. Stk. Stoßdämpfer vorne BMS 1U00 / BMS 2U00 Staubschutzmanschette 10216-01 Distanzscheibe 25602-01 (Kunststoff) Feder 47000-23 Distanzscheibe (Gummi) 25601-01 Oberer Federteller 25618-10 Abstandshalter oben 24629-52 Unterlegscheibe 24619-03 Sicherungsmutter 24627-05 10 Einsteller 24631-04 11 Hakenschlüssel 24639-01 12 Hakenschlüssel 24639-03 13 Öhlins Aufklebersatz 10207-01...
  • Seite 2 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Dort erfahren Sie mehr über Montagevorgänge und Einstellwerte. Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke.
  • Seite 3 MONTAGEANLEITUNG Abb. 3 Positionieren Sie den Höhenversteller, den unteren Federteller und den Sicherungsring gemäß Abb. 4 und ziehen Sie ihn mit dem Hakenschlüssel fest. Montieren Sie die Öhlins McPherson- Federbeine so, dass der Öhlins-Aufkleber nach außen zur Bremsscheibe zeigt. Siehe Abb. 3. Befestigen Sie die oberen Stoßdämpferanbindungen.

  • Seite 4: Einstellungen

    EINSTELLUNGEN Abb. 4 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
  • Seite 5 Lieferumfang Beichreibung Art. Nr. Stk. Stoßdämpfer hinten BMS 6U00 Gummi-Metall-Lager 24629-58 Staubschutzmanschette 10216-03 Kabelbinder 24616-01 Sicherungsmutter 24626-01 Einstellbarer Federteller 24651-10 Sicherungsmutter M52 24636-03 Federteller M52 24635-03 Distanzscheibe 25602-01 (Kunststoff) 10 Feder 47010-47 11 Distanzscheibe (Gummi) 25601-04 12 Unterer Federteller 25618-04 Hinneiis! Überprüfen Sie den Packungsinhalt, bevor Sie das Produkt montieren.
  • Seite 6 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Karosserie Karosserie Auto ausführen. Dort erfahren Sie mehr über Montagevorgänge und Einstellwerte. Heben Sie das Fahrzeug an und stellen Sie es Originalabdeckung in der Karosserie...
  • Seite 7 MONTAGEANLEITUNG Hinneiis! Abb. 3 Die ABS-Halterung am Öhlins-Stoßdämpfer wird bei der BMW F-Reihe nicht benötigt. Stellen Sie die Länge des Stoßdämpfers mit dem Längeneinsteller und der ABS-Halterung gemäß Abb. 4 ein und ziehen Sie den Sicherungsring mit 50-60Nm an. Montieren Sie Stoßdämpfer die Staubschutzmanschette (3) mit Hilfe der Kabelbinder (4) und das originale Domlager...
  • Seite 8 EINSTELLUNGEN Abb. 4 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Längeneinsteller Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
