MONTAGEANLEITUNG
7

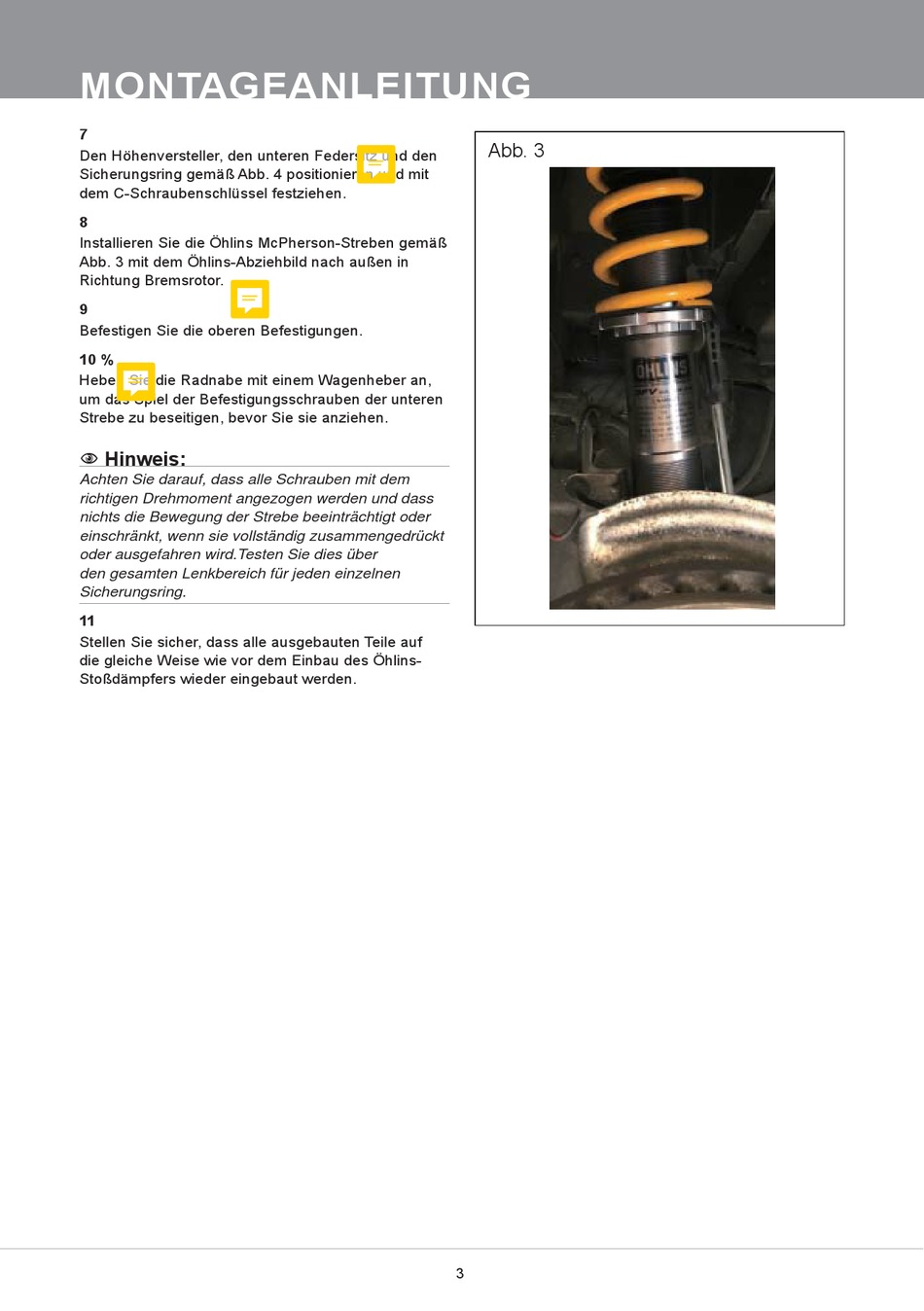

Abb. 3
Den Höhenversteller, den unteren Federsitz und den
Sicherungsring gemäß Abb. 4 positionieren und mit
dem C-Schraubenschlüssel festziehen.
8
Installieren Sie die Öhlins McPherson-Streben gemäß
Abb. 3 mit dem Öhlins-Abziehbild nach außen in
Richtung Bremsrotor.
9
Befestigen Sie die oberen Befestigungen.
10 %
Heben Sie die Radnabe mit einem Wagenheber an,
um das Spiel der Befestigungsschrauben der unteren
Strebe zu beseitigen, bevor Sie sie anziehen.
Hinweis:
Achten Sie darauf, dass alle Schrauben mit dem
richtigen Drehmoment angezogen werden und dass
nichts die Bewegung der Strebe beeinträchtigt oder
einschränkt, wenn sie vollständig zusammengedrückt
oder ausgefahren wird.Testen Sie dies über
den gesamten Lenkbereich für jeden einzelnen
Sicherungsring.
11
Stellen Sie sicher, dass alle ausgebauten Teile auf
die gleiche Weise wie vor dem Einbau des Öhlins-
Stoßdämpfers wieder eingebaut werden.
3
