Ohlins BMS MU00 Montageanleitung Seite 2

Stoßdämpfersatz für bmw (x-antrieb und rwd) 1er (f20,f21) 2er (f22,f23) 3er (f30,f31,f34,f35,g20,g21) 4er (f32,f33,f36)

Werbung

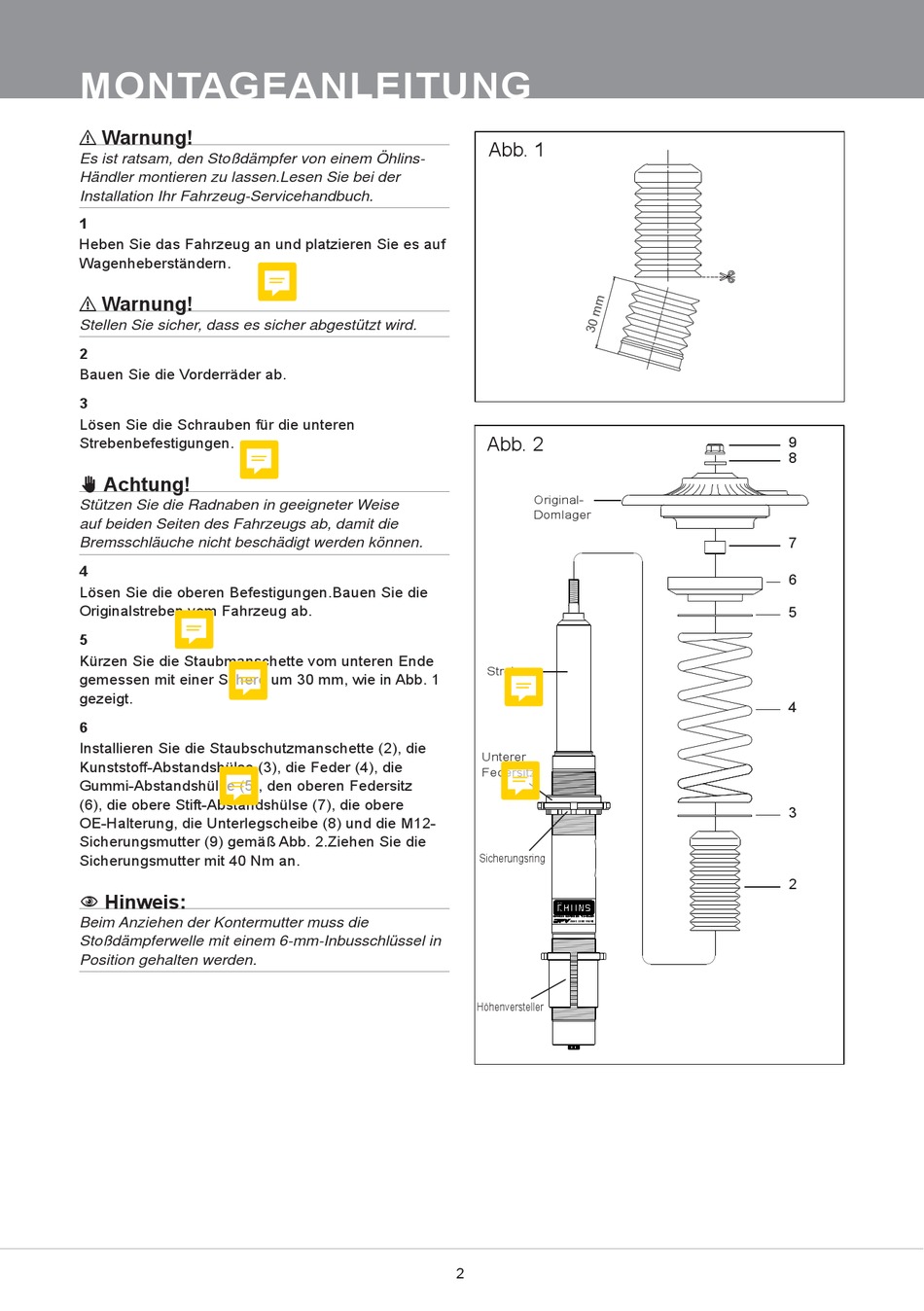

MONTAGEANLEITUNG
Warnung!
Es ist ratsam, den Stoßdämpfer von einem Öhlins-
Händler montieren zu lassen.Lesen Sie bei der
Installation Ihr Fahrzeug-Servicehandbuch.
1
Heben Sie das Fahrzeug an und platzieren Sie es auf
Wagenheberständern.
Warnung!
Stellen Sie sicher, dass es sicher abgestützt wird.
2
Bauen Sie die Vorderräder ab.
3
Lösen Sie die Schrauben für die unteren
Strebenbefestigungen.
Achtung!
Stützen Sie die Radnaben in geeigneter Weise
auf beiden Seiten des Fahrzeugs ab, damit die
Bremsschläuche nicht beschädigt werden können.
4
Lösen Sie die oberen Befestigungen.Bauen Sie die
Originalstreben vom Fahrzeug ab.
5
Kürzen Sie die Staubmanschette vom unteren Ende
gemessen mit einer Schere um 30 mm, wie in Abb. 1
gezeigt.
6
Installieren Sie die Staubschutzmanschette (2), die
Kunststoff -Abstandshülse (3), die Feder (4), die
Gummi-Abstandshülse (5), den oberen Federsitz
(6), die obere Stift-Abstandshülse (7), die obere
OE-Halterung, die Unterlegscheibe (8) und die M12-
Sicherungsmutter (9) gemäß Abb. 2.Ziehen Sie die
Sicherungsmutter mit 40 Nm an.
Hinweis:
Beim Anziehen der Kontermutter muss die
Stoßdämpferwelle mit einem 6-mm-Inbusschlüssel in
Position gehalten werden.
Abb. 1
Abb. 2
Original-
Domlager
Strebe
Unterer
Federsitz
Sicherungsring
Höhenversteller
2
9
8
7
6
5
4
3
2
