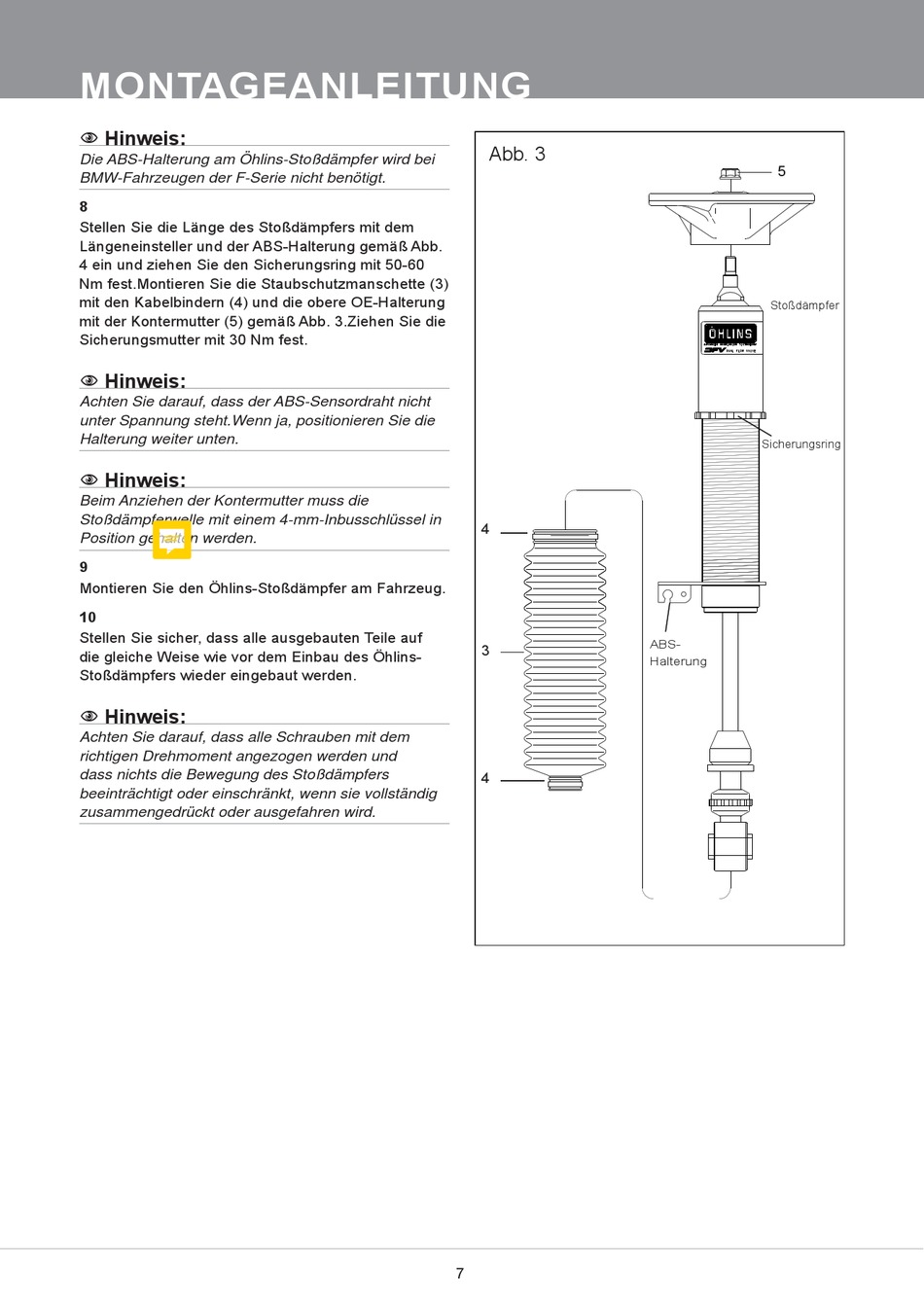

MONTAGEANLEITUNG
Hinweis:
Die ABS-Halterung am Öhlins-Stoßdämpfer wird bei
BMW-Fahrzeugen der F-Serie nicht benötigt.
8
Stellen Sie die Länge des Stoßdämpfers mit dem
Längeneinsteller und der ABS-Halterung gemäß Abb.
4 ein und ziehen Sie den Sicherungsring mit 50-60
Nm fest.Montieren Sie die Staubschutzmanschette (3)
mit den Kabelbindern (4) und die obere OE-Halterung
mit der Kontermutter (5) gemäß Abb. 3.Ziehen Sie die
Sicherungsmutter mit 30 Nm fest.
Hinweis:
Achten Sie darauf, dass der ABS-Sensordraht nicht
unter Spannung steht.Wenn ja, positionieren Sie die
Halterung weiter unten.
Hinweis:
Beim Anziehen der Kontermutter muss die
Stoßdämpferwelle mit einem 4-mm-Inbusschlüssel in
Position gehalten werden.
9
Montieren Sie den Öhlins-Stoßdämpfer am Fahrzeug.
10
Stellen Sie sicher, dass alle ausgebauten Teile auf
die gleiche Weise wie vor dem Einbau des Öhlins-
Stoßdämpfers wieder eingebaut werden.
Hinweis:
Achten Sie darauf, dass alle Schrauben mit dem
richtigen Drehmoment angezogen werden und
dass nichts die Bewegung des Stoßdämpfers
beeinträchtigt oder einschränkt, wenn sie vollständig
zusammengedrückt oder ausgefahren wird.
Abb. 3
4
3
4
7
5
Stoßdämpfer
Sicherungsring
ABS-
Halterung
