Hinneiis!
1
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinneiis!
1
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Auch vom Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt vor dem Einbau
gründlich mit einem Stofflappen.

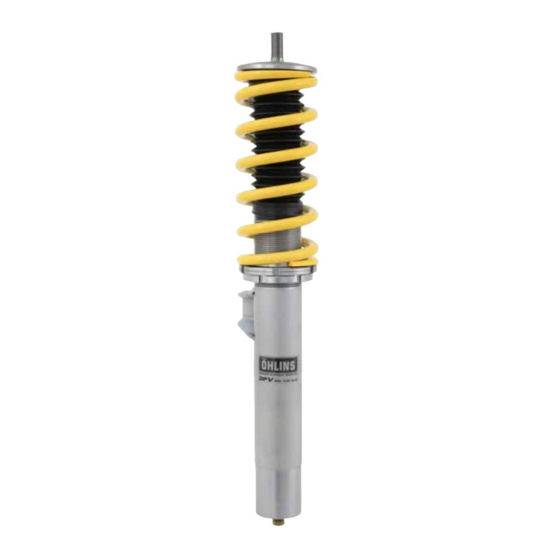

ÖHLINS Stoßdämpfer für BMW 1er-Serie (E81, E82, E87,
E88) & 3er-Serie (E90, E91, E92, E93) – Vorne
BMS MI01
Montageanleitung
Lieferumfang
Beichreibung
1.1 Stoßdämpfer links
1.2 Stoßdämpfer rechts
2
Staubschutzmanschette
3
Distanzscheibe (Kunststoff)
4
Feder
5
Distanzscheibe (Gummi)
6
Oberer Federteller
7
Sicherungsmutter M14
8
Abstandshülse (ID 10.5, T2)
9
Hakenschlüssel
10
Hakenschlüssel
11
Öhlins Aufkleber
12
Betriebsanleitung
Hinneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
⚠
Warnungs!
Bitte lesen Sie vor dem Einbau des Produktes die Öhlins
Betriebsanleitung genau durch. Ein Stoßdämpfer ist ein
wichtiges technisches Element des Fahrzeuges, welches
die Stabilität beeinflusst.
Art. Nr.
Stk.
BMS 1I01
1
BMS 2I01
1
10216-01
2
25602-01
2
2
25601-01
2
24637-02
2
24627-04
2
2
24639-01
1
24639-01
1
10207-01
1
07451-01
1
Werbung
Verwandte Anleitungen für Ohlins BMS MI01
Inhaltszusammenfassung für Ohlins BMS MI01
- Seite 1 Stabilität beeinflusst. Einfluss auf die Funktion Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt vor dem Einbau gründlich mit einem Stofflappen. ÖHLINS Stoßdämpfer für BMW 1er-Serie (E81, E82, E87, E88) & 3er-Serie (E90, E91, E92, E93) – Vorne BMS MI01 Montageanleitung...
- Seite 2 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler den Stoßdämpfer einbaut. Original Domlager ⚠ Warnungs! Unterer Wenn Sie mit einem angehobenen Fahrzeug arbeiten, stellen Sie Lagerdistanz- sicher, dass es sicher abgestützt ist und nicht umkippen kann. ring Hinneiis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung,...
- Seite 3 MONTAGEANLEITUNG Fig. 4 Montieren Sie die Koppelstange des ✋ Achtungs! Stabilisators und die Halter der Bremsleitung Montieren Sie dieses Distanzstück. Ohne an den Öhlins Stoßdämpfer. Siehe Abb. 4. dieses Distanzstück wird die Halterung der Ziehen Sie die Schrauben nach den Angaben Bremsleitung nicht richtig fest.
-
Seite 4: Einstellungen
EINSTELLUNGEN Fig. 5 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben. -
Seite 5: Öhlins Stoßdämpfer Für Bmw 1Er-Serie (E81, E82, E87, E88) & 3Er-Serie (E90, E91, E92, E93) - Hinten
Stabilität beeinflusst. Einfluss auf die Funktion Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt vor dem Einbau gründlich mit einem Stofflappen. ÖHLINS Stoßdämpfer für BMW 1er-Serie (E81, E82, E87, E88) & 3er-Serie (E90, E91, E92, E93) – Hinten BMS MI01 Montageanleitung... - Seite 6 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler den Stoßdämpfer einbaut. ⚠ Warnungs! Wenn Sie mit einem angehobenen Fahrzeug arbeiten, stellen Sie sicher, dass es sicher abgestützt ist und nicht umkippen kann. Hinneiis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, Karosserie wenn Sie Arbeiten am Auto ausführen.
- Seite 7 MONTAGEANLEITUNG Fig. 4 Montieren Sie die Öhlins Stoßdämpfer am Fahrzeug. Ziehen Sie die oberen Stoßdämpferanbin- dungen fest. Hinneiis! Achten Sie darauf, alle Schrauben entsprechend dem vorgegebenen Drehmoment anzuziehen. Überprüfen Sie, dass nichts die Stoßdämpfer am Ein- oder Ausfedervorgang hindert oder diesen beeinflusst. Überprüfen Sie dies über den gesamten Lenkbereich von Anschlag zu Anschlag.
- Seite 8 EINSTELLUNGEN Fig. 6 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Einsteller Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, Höhen-Einsteller wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
