Hinweis:
Bitte beachten Sie, dass es kleine Unterschiede
zwischen Ihrem Produkt und den Bildern in dieser
Anleitung geben kann.
Hinweis:
Bitte beachten Sie, dass während der Lagerung
und des Transports, insbesondere bei hoher
Umgebungstemperatur, einige der für die Montage
verwendeten Öle und Fette austreten und die
Verpackung verschmutzen können.Dies führt nicht zu
Schäden am Produkt, wischen Sie das überschüssige
Öl oder Fett mit einem Tuch ab.

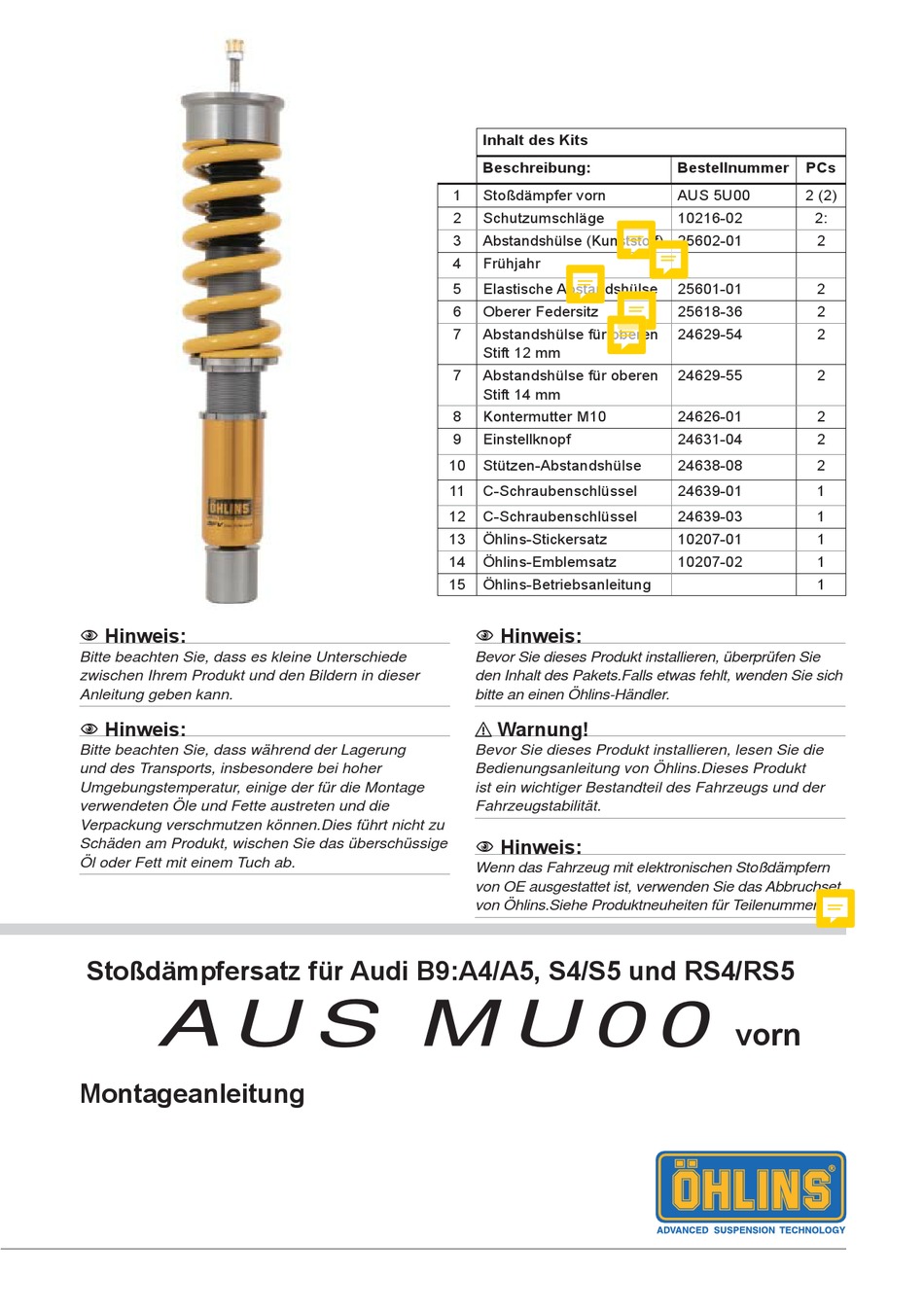

Stoßdämpfersatz für Audi B9:A4/A5, S4/S5 und RS4/RS5
AUS MU00
Montageanleitung
Inhalt des Kits
Beschreibung:
1
Stoßdämpfer vorn
2
Schutzumschläge
3
Abstandshülse (Kunststoff ) 25602-01
4
Frühjahr
5
Elastische Abstandshülse
6
Oberer Federsitz
7
Abstandshülse für oberen
Stift 12 mm
7
Abstandshülse für oberen
Stift 14 mm
8
Kontermutter M10
9
Einstellknopf
10
Stützen-Abstandshülse
11
C-Schraubenschlüssel
12
C-Schraubenschlüssel
13
Öhlins-Stickersatz
14
Öhlins-Emblemsatz
15
Öhlins-Betriebsanleitung
Hinweis:
Bevor Sie dieses Produkt installieren, überprüfen Sie
den Inhalt des Pakets.Falls etwas fehlt, wenden Sie sich
bitte an einen Öhlins-Händler.
⚠
Warnung!
Bevor Sie dieses Produkt installieren, lesen Sie die
Bedienungsanleitung von Öhlins.Dieses Produkt
ist ein wichtiger Bestandteil des Fahrzeugs und der
Fahrzeugstabilität.
Hinweis:
Wenn das Fahrzeug mit elektronischen Stoßdämpfern
von OE ausgestattet ist, verwenden Sie das Abbruchset
von Öhlins.Siehe Produktneuheiten für Teilenummer.
Bestellnummer
PCs
AUS 5U00
2 (2)
10216-02
2:
2
25601-01
2
25618-36
2
24629-54
2
24629-55
2
24626-01
2
24631-04
2
24638-08
2
24639-01
1
24639-03
1
10207-01
1
10207-02
1
1
vorn
