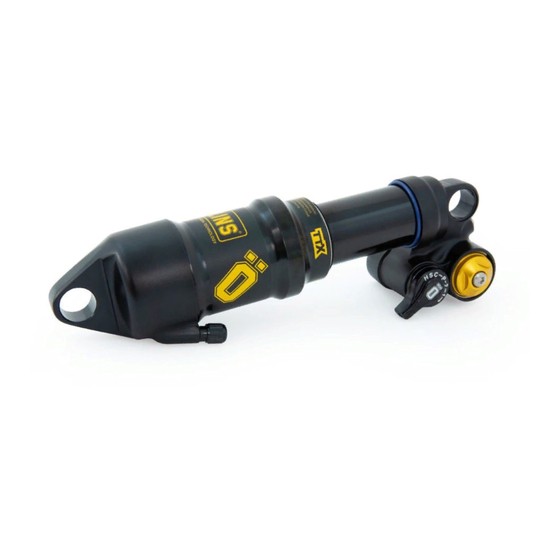

IrhWlt dwi KHti BwichawHbnrn TwHlwrnmmwa Stoßdämpfer TTX Air AM HrnwHig! Bitte beachten Sie, dass während der Lagerung und des ⚠ Warnrng! Transports, insbesondere bei hoher Umgebungstemperatur, Lesen Sie vor dem Einbau des Produkts dieses Handbuch. Der ein Teil des für die Montage verwendeten Öls und Fetts Stoßdämpfer ist ein wichtiger Bestandteil Ihres Fahrrads und...
SIC ER EITS IN EISE HrnwHig! SIC ER EITSSYMBOLE Der Stoßdämpfer ist ein wichtiger Bestandteil des Fahrrads und In diesem Handbuch und anderen technischen wirkt sich auf die Stabilität aus. Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole gekennzeichnet: HrnwHig! Lesen und stellen Sie sicher, dass Sie die Informationen in diesem Handbuch und anderen technischen Unterlagen Das Sicherheitswarnsymbol bedeutet: Warnung! Es geht um des Fahrradherstellers verstehen, bevor Sie das Produkt...
MONT GE NLEITUNG Warnrng! Wenden Sie sich zur weiteren Inspektion oder Reparatur an Ihren Öhlins-Fachhändler vor Ort. Es wird empfohlen, den Stoßdämpfer von einem autorisierten Öhlins/Specialized Service Center einbauen zu lassen. chtnrng! Warnrng! Stellen Sie sicher, dass alle Schrauben mit dem richtigen Wenn das Fahrrad in einem Montageständer montiert Drehmoment festgezogen sind und dass nichts die Bewegung ist, achten Sie bitte darauf, dass Sie beim Ausbau des...
Seite 4
DURC NG EINSTELLEN DnachhWrn wHritwllwr Empfohlwrwa DnachhWrn füa ipwzHwllw Merken Sie sich Ihre persönlichen Einstellungen. Es ist atHkwlrnmmwa Stoßdämpfwalärnw/ Empfohlwrwa dann einfacher, Ihre Einstellung nach verschiedenen nb (mm) DnachhWrn Geländearten anzupassen oder eine schnelle Kontrolle (mm) vor der Fahrt durchzuführen. Beachten Sie bei der SBC 2045 210x50 13-17...
Seite 5
EINSTELLER Die Druckstufendämpfung steuert die Energieabsorption beim gegen den Uhrzeigersinn, um sie zu verringern. Einfedern des Stoßdämpfers und regelt somit, wie leicht der ohw GwichnHrdHnkwHt wHritwllwr Stoßdämpfer beim Auftreffen auf eine Bodenwelle einfedert. Drehen Sie zum Einstellen den schwarzen Einsteller Die Zugstufendämpfung regelt die Energieabsorption beim an der Seite des Zylinderkopfes.
Seite 6
EINSTELLUNG StWbHlHtät nrd TaWktHor Wenn sich das Fahrrad hart und straff anfühlt (kein Fahrkomfort), sich bei Bodenwellen staucht und es Alle Fahrräder sind mit einer Federungsgeometrie schwierig ist, enge Kurven zu fahren bzw. wenn es ausgestattet, die Höhe und Gabelwinkel beinhal- bei Bodenwellen die Spur nicht hält, öffnen Sie den tet.
Seite 7
EINSTELLUNG Fühlt sich das Fahrrad wie folgt an: • weich • niedrig • setzt am Boden auf → Erhöhen Sie die Druckstufendämpfung. Fühlt sich das Fahrrad wie folgt an: • straff • hart → Reduzieren Sie die Druckstufendämpfung. Lnftdanck Der richtige Luftdruck und Durchhang ist zusam- men mit den Klicks entscheidend, um die beste Einstellung zu finden, die zu Ihrem Fahrstil passt.
Seite 8
EINSTELLUNG Lnftfüllnrn Wnf dwm ErdWnnw plWtzHwat HrnwHig! Verwenden Sie niemals mehr als ein Reduzierstück, wenn die Air filling placed Luftfüllung auf dem Endauge platziert ist. on end eye Lassen Sie den Luftdruck ab und überprüfen Sie Ihre Einstellungen, um den richtigen Durchhang leichter zu finden.
Seite 9
Lnftfüllnrn Wnf dwa änßwawr LnftmWrichwttw plWtzHwat Lassen Sie den Luftdruck ab und überprüfen Sie Ihre Einstellungen, um den richtigen Durchhang leichter zu finden. Entfernen Sie die Luftmanschette mit einem offe- nen Tretlagerschlüssel (z. B. Shimano TL-FC32 Tretlagerwerkzeug).. Lassen Sie die Reduzierstücke einrasten oder ent- fernen Sie diese.
Seite 10
Lassen Sie den Luftdruck ab und überprüfen Sie Ihre Einstellungen, um den richtigen Durchhang leichter zu finden. Bauen Sie den Schraderventilkern mit einem geeigneten Werkzeug aus. Geben Sie 2 ml Öhlins Gold Fluid mit einer Spritze hinzu (Gesamtölmenge max. 4 ml). Montieren Sie alle Teile und stellen Sie den Luftdruck ein.
Seite 11
VolnmwrawdnzHwaitück dwa Lnftfwdwa RwdnzHwaitück BwichawHbnrn rbWn Volnmwr ) Luftabstandshalter Kann nur an Einrohr-Luftfedern verwendet werden. 2.000 mm Luftfüllung auf dem Endauge platziert. B) Luftabstandshalter 29/7 4.000 mm C) Luftabstandshalter 37/7 6.000 mm D) Luftabstandshalter Kann für beide Versionen verwendet werden. 38/10,5 8.000 mm E) Luftabstandshalter...
EINSTELLUNGSD TEN Warnrng! Vergewissern Sie sich vor der Fahrt immer, dass die Grundeinstellungen mit den empfohlenen Einstellungsdaten übereinstimmen. Informieren Sie sich in der Bedienungsanleitung des Stoßdämpfers über die Einstellungen und die Einrichtung, bevor Sie Einstellungen vornehmen. Wenden Sie sich bei Fragen bitte an ein autorisiertes Öhlin/ Specialized Service Centre.
