Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.

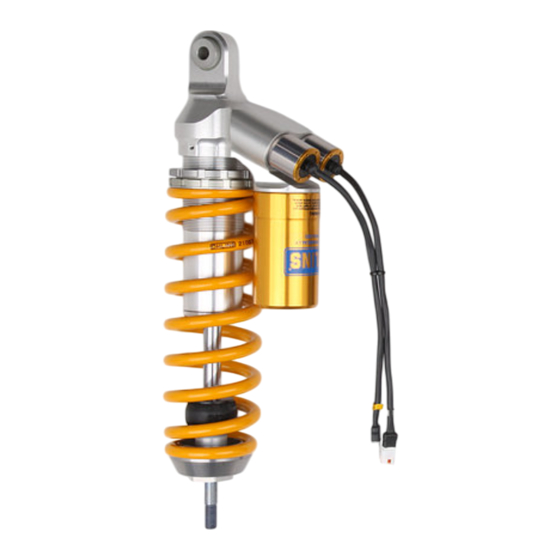

Öhlins Stoßdämpfer für BMW R1200GS ADVENTURE
BM 671
Montageanleitung
Lieferumfang
Beschreibung
BMW R1200GS
EC hinten
Schraube M6x12
Schraube M6x8
Gummilager
Halterung
Halterung
Halterung
BMW R1200GS T36 EC
vorne
Hakenschlüssel
Elektroweichenstecker
Mechatronic Aufkleber
Kabelbinder
Betriebsanleitung TTX
Kabelbaum
Endkappe 25/69
ECU BMW R1200GS
Hinweis!
Überprüfen Sie den Packungsinhalt bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die
Öhlins Betriebsanleitung genau durch. Ein Stoßdämpfer
ist ein wichtiges technisches Element des Fahrzeuges,
welches die Stabilität beeinflusst.
Art. Nr.
Stk.
BM668
1
01046-36
6
05404-11
4
21865-01
2
21864-02
2
21864-03
2
21864-04
2
BM669
1
00710-05
1
21310-01
1
00191-46
2
00231-01
20
07242-01
1
21770-01
1
21780-01
4
35000-01
1
Verwandte Anleitungen für Ohlins BM 671
Inhaltszusammenfassung für Ohlins BM 671
- Seite 1 Dies hat keinen Einfluss auf die Funktion Ihres Öhlins Öhlins Betriebsanleitung genau durch. Ein Stoßdämpfer Produktes. Reinigen Sie das Öhlins Produkt gründlich ist ein wichtiges technisches Element des Fahrzeuges, mit einem Stofflappen vor dem Einbau. welches die Stabilität beeinflusst. Öhlins Stoßdämpfer für BMW R1200GS ADVENTURE BM 671 Montageanleitung...
-
Seite 2: Mounting Instructions
MoUNTiNG iNSTRUcTioNS BM669 Display BM668 2/12... -
Seite 3: Montage Des Vorderen Stossdämpfers
MoNTAGE DES VoRDEREN SToSSDäMpfERS Warnung! Trennen Sie die Steckverbindungen des BMW Es ist zu empfehlen, dass ein Öhlins Händler den ESA Systems. Stoßdämpfer einbaut. Warnung! Entfernen Sie die Kabelhalterung an der Achten Sie darauf, dass Ihr Motorrad einen sicheren Verdrehsicherung (Kunststoffteil) an der Stand hat und nicht kippen kann. - Seite 4 MoNTAGE DES VoRDEREN SToSSDäMpfERS 20 mm 4/12...
- Seite 5 MoNTAGE DES HiNTEREN SToSSDäMpfERS Warnung! Montieren Sie die Gummilagerung (21865-01) an Es ist zu empfehlen, dass ein Öhlins Händler den Stoßdämpfer die Halterung (21864-03), tragen Sie Loctite 222 einbaut. auf die Schraube (05404-11) auf und ziehen Sie diese fest. Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat Montieren Sie die Halterung (21864-04) an und nicht kippen kann.
- Seite 6 MoNTAGE DES HiNTEREN SToSSDäMpfERS 20mm 6/12...
- Seite 7 MoNTAGE DES KABELBAUMES Klemmen Sie das originale Display ab. BMW Display Montieren Sie die Öhlins ECU im Werkzeugfach. Verwenden Sie dafür Doppelklebeband. Siehe Zeichnung Seite 9 Den Anschlussplan des Kabelbaumes finden Sie BMW Display in der Tabelle von Seite 9. Achtung! Sollten Sie Fragen bezüglich der Installation des Kabelbaumes haben, so kontaktieren Sie Ihren Öhlins...
- Seite 8 MoNTAGE DES KABELBAUMES Achtung! Achten Sie darauf, alle Schrauben entsprechend dem vorgegebenen Drehmoment anzuziehen. Überprüfen Sie, dass nichts den Stoßdämpfer am Ein- und Ausfedervorgang hindert oder diesen beeinflusst. Kalibrieren des Vorspannungsverstellers Schalten Sie die Zündung ein und starten Sie den Motor. Das Motorrad führt einen Selbst-Check durch (siehe Display).
-
Seite 9: Installation Des Kabelbaums
iNSTALLATioN DES KABELBAUMS 9/12... - Seite 10 Ec SToSSDäMpfER SET-Up MoDi Wählen Sie den Fahrmodus für das Öhlins Für diese drei Fahrmodi stehen wiederum drei EC Stoßdämpfersystem genau so, wie beim Modi für die Dämpfung zur Verfügung. originalen ESA System. Die für die Fahrt geltenden Vorspannungs- Modi können eingestellt werden, wenn der Einzelfahrer Motor im Stand läuft.
- Seite 11 Ec SToSSDäMpfER SET-Up MoDi Schotterpiste und off-Road Modi Überwiegend ebener Überwiegend unebener Untergrund Untergrund Für Schotterpisten und Straßen mit Für schwere Schotterpisten, Off-Road Fahrten Schlaglöchern und Fahrten mit hoher Zuladung* SofT: Langsame Geschwindigkeit auf ebe- SofT: Langsames Fahren unter schweren nen Schotterpisten mit gelegentlich vorkom- Fahrbahnbedingungen.
- Seite 12 EiNSTELLWERTE Empfohlenes Set-Up Die Positionen der Versteller werden automa- tisch von der Öhlins ECU gesetzt. Empfohlener federweg unbelastet / belastet Schauen Sie in die Betriebsanleitung, um mehr über den belasteten/ unbelasteten Federweg zu erfahren. Federrate vorne 56 N/mm Federlänge unbelastet 220 mm Federvorspannung 10 mm...
